Ámbito de aplicación

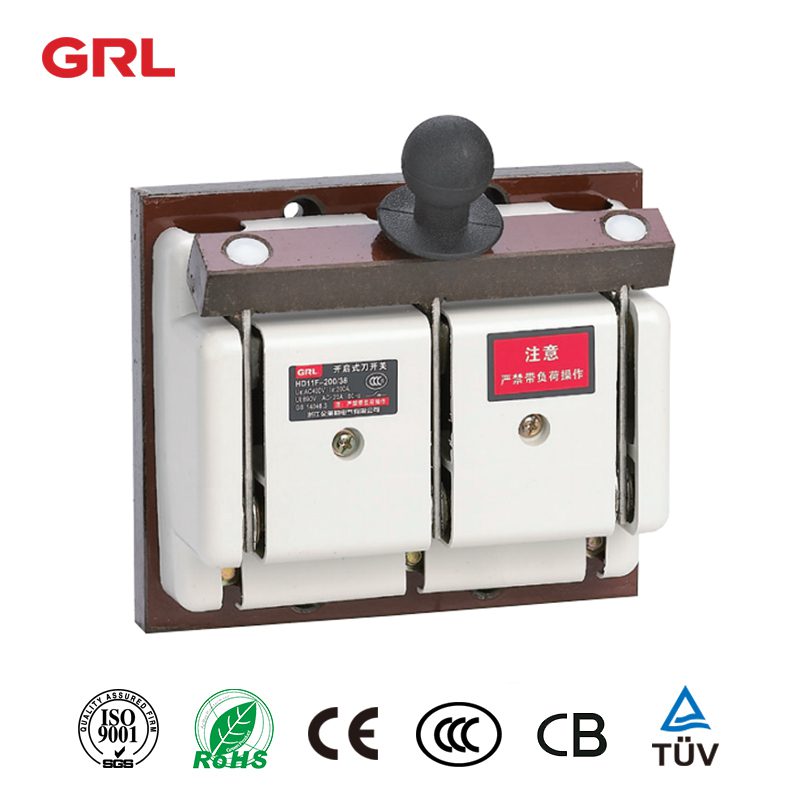

Las series HD11F y HS11F son productos recién desarrollados derivados de HD11 y HS11 por nuestra empresa.
Son sustitutos ideales para HD11 y HS11, mejorando enormemente el rendimiento de la protección de la seguridad personal y evitando choques eléctricos accidentales.
Esta serie de productos se utiliza principalmente en equipos de distribución de baja tensión para la conexión manual poco frecuente, la desconexión y el aislamiento de la fuente de alimentación.
Este producto cumple con la norma GB14048.3 IEC60947 – 3.
Condiciones normales de trabajo e instalación
- La temperatura del aire ambiente no deberá ser superior a + 40 °C ni inferior a – 5 °C.
- · La elevación del lugar de instalación no excederá de 2000m
- · Humedad: cuando la temperatura máxima es de +40 °, la humedad relativa del aire no supera el 50%. Se puede permitir una mayor humedad relativa a temperaturas más bajas, como llegar al 90% a 20 °C. Deben adoptarse las medidas correspondientes para la condensación ocasional causada por cambios de temperatura
- El nivel de contaminación del medio ambiente circundante es el nivel 3
- · El interruptor debe instalarse en un lugar sin temblores significativos, vibraciones de choque, e invasión de lluvia o nieve. El mismo lugar de instalación no debe tener un medio explosivo peligroso, y no debe haber gas ni polvo en el medio que sea suficiente para corroer el metal y dañar la aislamiento. Interruptores protectores de cuchillos

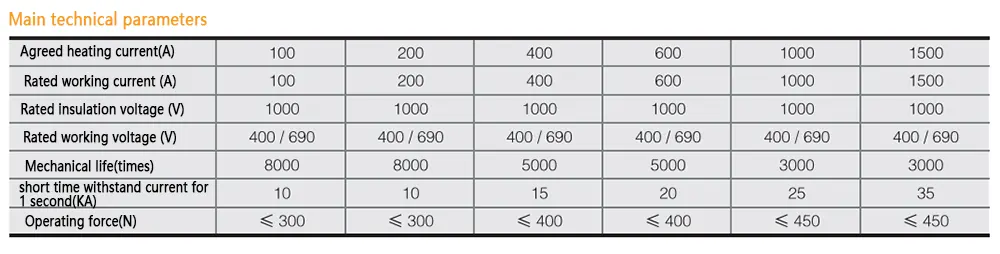

Principales parámetros técnicos
| Corriente de calefacción acordada (A) | 100 | 200 | 400 | 600 | 1000 | 1500 |
| Corriente de trabajo nominal (A) | 100 | 200 | 400 | 600 | 1000 | 1500 |
| Tensión nominal de aislamiento (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión de trabajo nominal (V) | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 |
| Vida mecánica (tiempos) | 8000 | 8000 | 5000 | 5000 | 3000 | 3000 |
| Poco tiempo soportar la corriente durante 1 segundo (Ka) | 10 | 10 | 15 | 20 | 25 | 35 |
| Fuerza operativa (N) | ≤ 300 | ≤ 300 | ≤ 400 | ≤ 400 | ≤ 450 | ≤ 450 |
Instrucciones de pedido

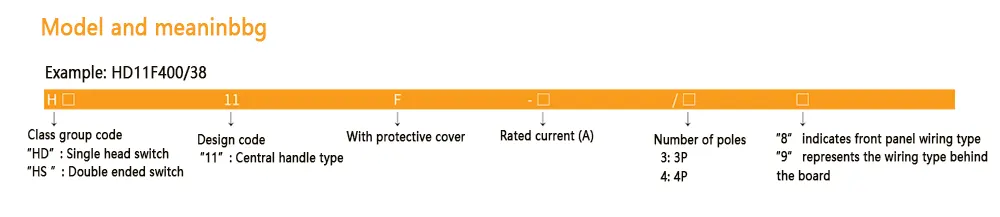

La unidad de pedido deberá indicar las características de la forma, el nivel de tensión, el nivel de corriente, el número de postes, el modo de operación y la cantidad del interruptor.
Para pedidos especiales, por favor consulte el departamento técnico de nuestra empresa. Por ejemplo, HD11 – 200/38 10 unidades. El nivel de tensión predeterminado de este producto es de 400V. Si necesita un nivel de tensión especial, por favor tenga en cuenta el nivel de tensión más tarde.
