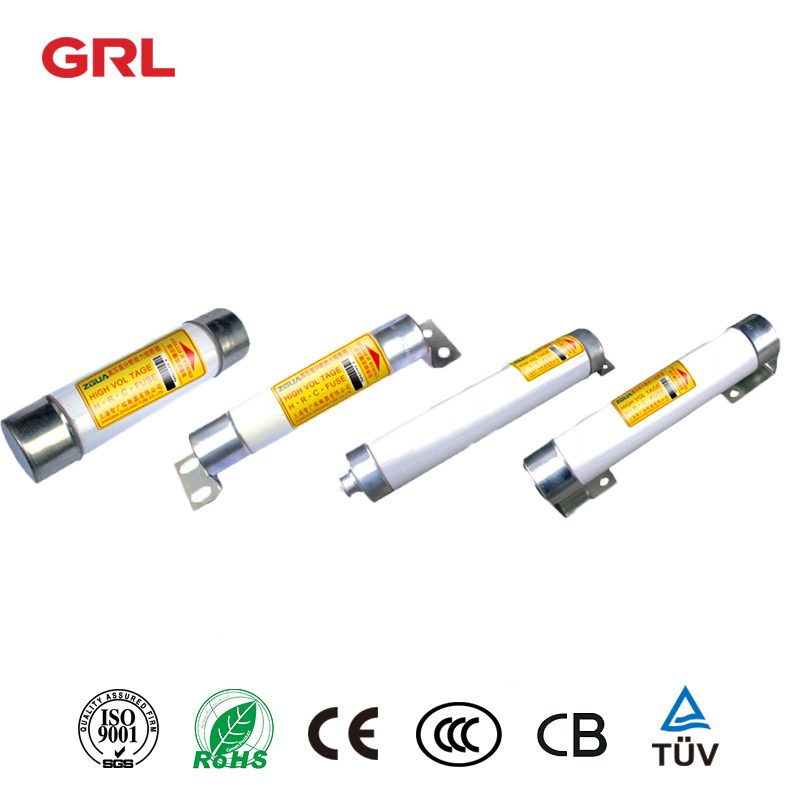

Fusible de respaldo limitante actual

Fusible de corriente límite de alto voltaje para protección de motor eléctrico (estándar británico BS)


Modos:XRNM1 – 3.6, XRNM1 – 7.2

Voltage:3.6Kv, 7.212kv

El actual:125A y 160A

Correo electrónico: [email protected]

Keyword:Protección motor eléctrico

Límite de alta tensión – Fusión de corriente para motores eléctricos de protección (norma Inglaterra Bs)

– El producto se puede utilizar en el sistema de ac interior de 50Hz y tensión nominal de 3,6kv y 7,2KV 12KV. Cuando se utiliza junto con otras instalaciones de protección (como interruptores y contactores de vacío), trabaja para proteger el motor de alta tensión y otras instalaciones eléctricas de sobrecarga y rotura de circo.

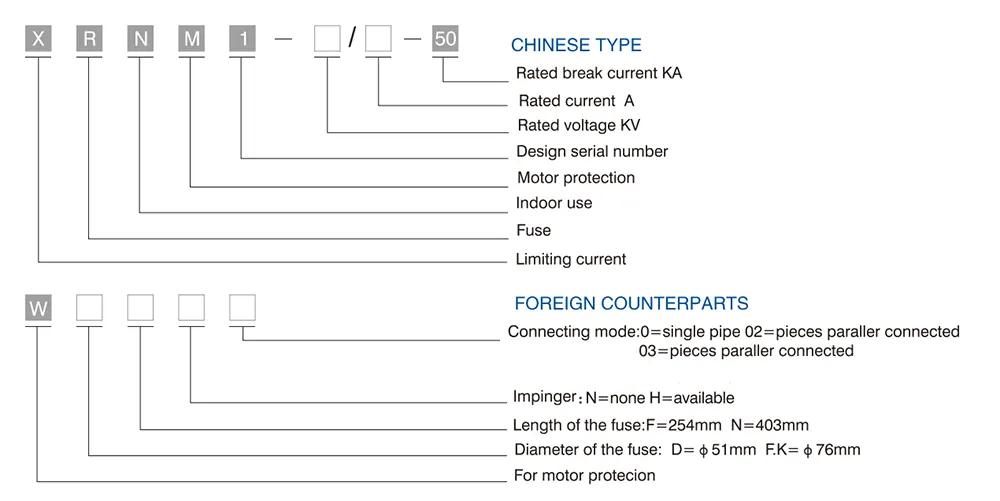

INSTRUCCION DE TIPO

motor protection

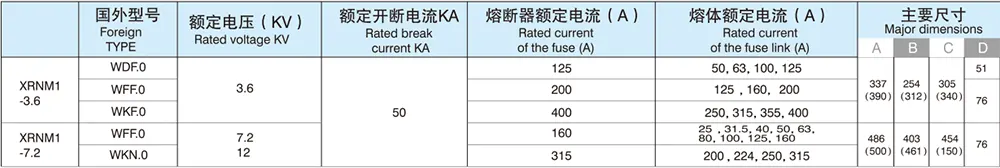

Parámetros básicos

Tipo extranjero Tensión nominal KV Rating breakcorrent Ka Corriente nominal de la espoleta (A)
Corriente nominal
De la espoleta (A)
Dimensiones principales
A B C D
XRNM1 – 3,6 WDFO 3,6 50 125 50,63 100,125 337 ( 390 ) 254 ( 2 ) 305 ( 2 ) 51
WF.O. 200 125, 160.200 76
WKF.O. 400 250.315.355.400
XRNM1 – 7,2 WF.O. 7,212 160 25,31,5, 40,50,63,80,100,125.160 486 (500) 403 ( 2 ) 454 (150) 76
WKN.O. 315 200.224,250,315

current

Nota: 1. Los parámetros indicados anteriormente para un solo tubo, las espoletas pueden ser paralelas conectadas por estructura fija a una corriente de alta calificación.
2.Sizes en el soporte son para insertar espoletas.

Instalación Dimensios

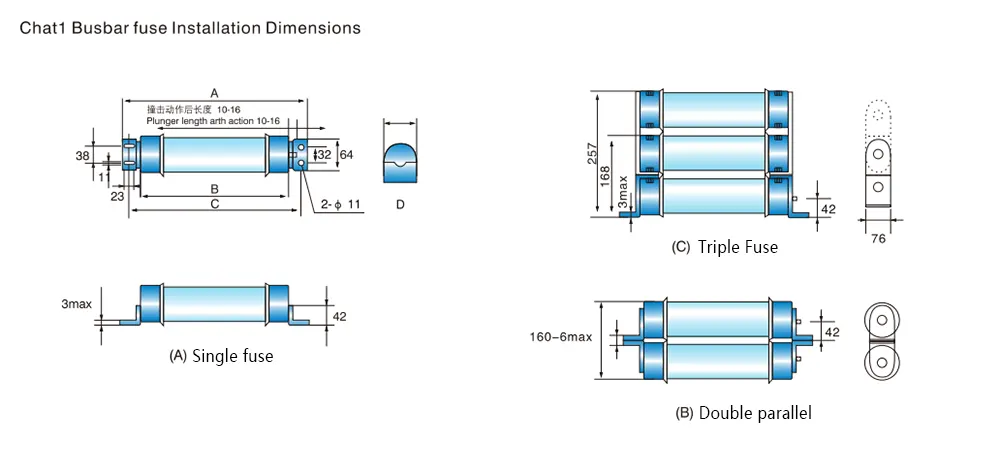

Double parallel

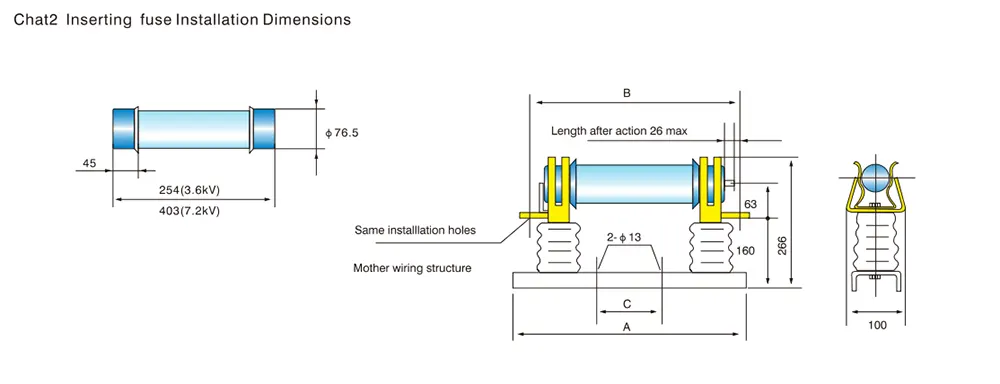

Triple fuse

Principales características técnicas

1. En las condiciones de trabajo requeridas, el fusible puede romper cualquier corriente de falla entre la corriente mínima de rotura 1.6-3 y la corriente de rotura nominal.
2.Ver Gráfico 3 para el tiempo – Propiedad actual. La sección por encima de la corriente mínima de rotura es por línea de puntos.
3.Véase el gráfico 4 para la propiedad límite actual.
4.Véase el gráfico 5 para la propiedad I2t.
