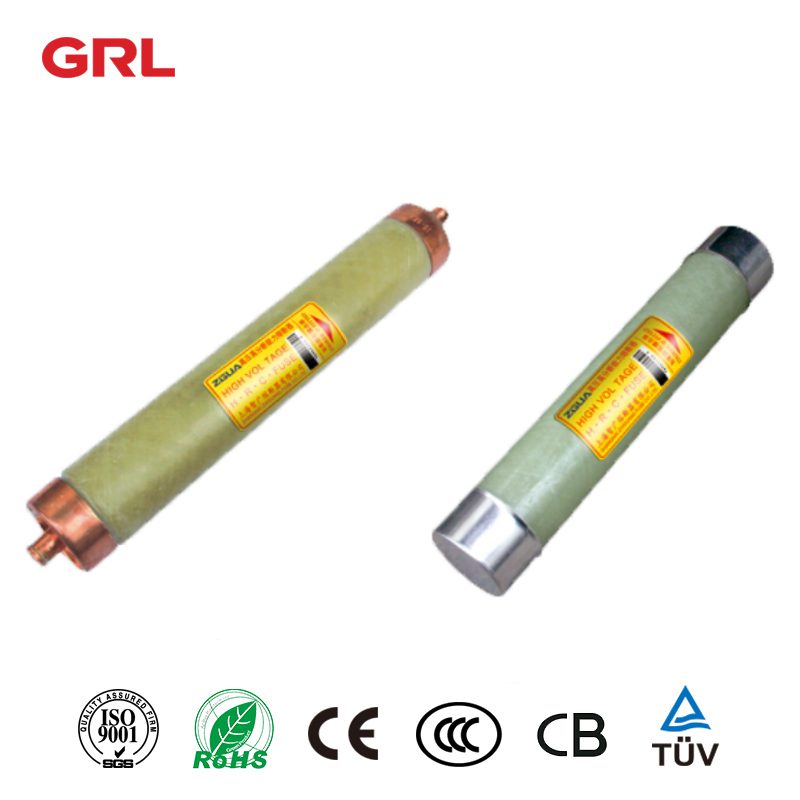

ZGR3 (XRNT5) -15.5 H.V Fusible de respaldo limitante de corriente para protección de cortocircuito de transformador sumergido en aceite

Modos:ZGR3 (XRNT5) -15,5

Voltage:17.2Kv

El actual:125A y 175A

Correo electrónico: [email protected]

Keyword:Transformador inmerso en aceite

Descripción

ZGR3 (XRNT5) – 15,5 H.V. Corriente – limitación de respaldo – fusible para corto circuito – protección del aceite – transformador sumergido

General

ZGR3 (XRNT5) – 15.5H.V.Corriente – Retroceso limitador – fusible para corto – protección del circuito de aceite – transformador sumergido (aquí – bajo fusible) está disponible para el sistema eléctrico interior H.V., con tensión nominal 15,5KV, corriente nominal hasta 175A, 50Hz A.C. Se utiliza para proteger del corto-circuito para transformador de potencia. Puede ofrecer protección de todos – redondo en serie con ZGR4 (PRNT13) – 15.5H.V. Fuso para la protección de sobrecarga del aceite – transformador sumergido.

Estándar

De acuerdo con GB15166,2 corriente alterna – corriente alta – corriente de espoletas de corriente – espoleta limitante

Parámetros básicos

Tensión nominal Kv	Corriente nominal del fusible A	Corriente nominal del fusible A	Dimensión general	Cortacircuito calificado corriente de ruptura A
17,2	125	31.5,40,50,63 80,100,125	Chat1	50
17,2	175	150,175	Chat2	50

Condiciones de trabajo: el elemento de espoleta se utiliza normalmente en aceite de transformador, y el límite superior de temperatura del aceite circundante no supera los 100 °C

Número de orden

Corriente nominal	Número de orden
31,5	ZGR3 – 31,5
40	ZGR3 – 40
50	ZGR3 – 50
63	ZGR3 – 63
80	ZGR3 – 80
100	ZGR3 – 100
125	ZGR3 – 125
150	ZGR3 – 150
175	ZGR3 – 175

INSTRUCCION DE TIPO

Desempeño

Los fusibles no se pueden usar solos. Debe ser utilizado en serie con la parte posterior – fusible arriba para convertirse en protección de todos – alrededor. Al utilizar, la característica de la mecha y la parte posterior – fusible arriba debe ser considerado suficiente.

Figura el tiempo – característica actual de la mecha y la espalda – fusible arriba. A En figura es un punto de la reunión de dos curvas. B es corriente de capacidad min.break de la parte trasera – fusible arriba – enlace. C está clasificado como máximo. Corriente de capacidad de ruptura de la mecha.

Cuando el fusible se utilizará en serie con el enlace posterior – fusible arriba -, primero el punto A debe ser existencia, en segundo lugar el punto B está por encima del punto A y el punto C está por debajo del punto A.
