Resumen

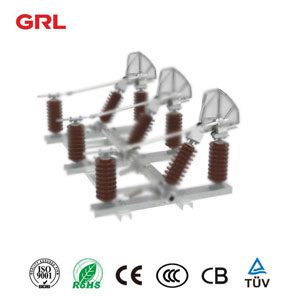

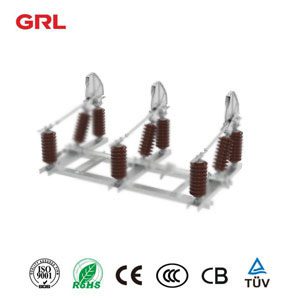

El conmutador DNGW1 de carga – aislamiento está diseñado con una estructura de desconexión visible y vertical, utilizada principalmente en zonas ruralesRedes de distribución.

Principales Featuras y Beneficios:

• Flexibilidad de la instalación:La carga DNGW1 y DNHGW1 – Los interruptores de aislamiento se pueden montar horizontal o verticalmente en postes individuales o dobles hechos de metal, hormigón o madera, ofreciendo opciones de instalación versátiles.
• Mejora de la seguridad:Estos interruptores cuentan con un interruptor auxiliar de alta velocidad y una cámara de extinción de arco que minimiza la generación de arcos y gases, evitando arcos externos. Este diseño mejora la seguridad del operador y es respetuoso con el medio ambiente.
• Durabilidad en ambientes duros:La carga DNHGW1 – Aislador compuesto del interruptor de aislamiento proporciona una excelente resistencia a los productos químicos, ambientes salados y altos niveles de contaminación, asegurando un rendimiento fiable en condiciones difíciles.
• Facilidad de manejo:Los materiales ligeros utilizados en estos interruptores los hacen más fáciles de empaquetar, transportar y montar. El interruptor de carga de aislamiento se fabrica en etapas separadas y se fija a una paleta cerrada con pernos para un transporte más seguro y un embalaje más fácil. Múltiples fases se montan en un soporte y son operadas por un solo mecanismo de accionamiento.
• Cumplimiento de las normas:Nuestros interruptores de carga-aislamiento cumplen con las normas IEC 60265 – 1 e IEC 62271 – 102, garantizando una alta calidad y un rendimiento fiable.

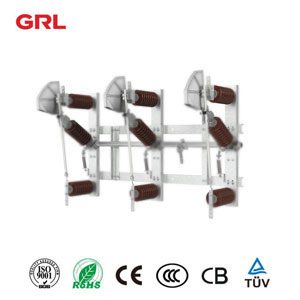

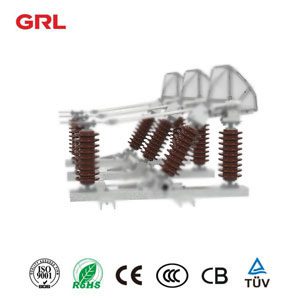

Estructura deCarga – interruptor de aislamiento

1 ,principal parte conductiva:Esta es la vía principal para la corriente eléctrica, asegurando una conducción eficiente y estable dentro del interruptor.

2:Este componente proporciona aislamiento eléctrico, evitando el flujo de corriente no deseado y garantizando la seguridad y fiabilidad del funcionamiento del interruptor.

3:La sólida base que soporta todos los demás componentes, garantizando la integridad estructural y la facilidad de instalación.

4 ,Arc extinguiendo Hood:Esta parte es crucial para minimizar la generación de arcos y gases durante el funcionamiento. Ayuda a extinguir cualquier arco que pueda formar, mejorando la seguridad y reduciendo el impacto ambiental.

Consejo de cableado:El cableado facilita la conexión del cableado eléctrico, haciendo que la instalación y el mantenimiento sean sencillos y eficientes.

6 piezas limitantes:Este componente ayuda a controlar y limitar el movimiento dentro del interruptor, asegurando un funcionamiento preciso y mejorando el rendimiento general del interruptor.

Estos componentes trabajan juntos para proporcionar una solución de desconexión fiable, segura y eficiente, adecuada para diversos entornos de instalación y aplicaciones.

Ver más sobre GRLInterruptor de aislamiento HV> >

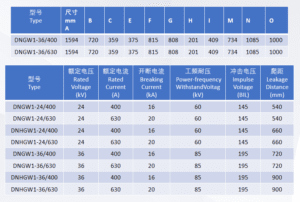

Parametro técnico

Modo: DNGW1 – 36 Carga – Interruptor del disconector

Corriente nominal: 400a/630A

Voltaje calificado: 24kV/36kv

Corriente de ruptura: 16 KA/20KA

Potencia – frecuencia WithstandVoitag: 85kv

Voitaje de impulso: 1954BIL

Distancia de fuga: 720mm/900mm

Dimensiones: 1594 cm

Certificación: CE

Funcionamiento de la carga – interruptor de aislamiento

Carga – El interruptor de aislamiento está diseñado para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica.

A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, la carga de alta tensión – el interruptor de aislamiento se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.

Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.

El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.

Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.

Condiciones normales de funcionamiento

1 ,Temperatura de ambiente: – 40 ~ + 40 °;

2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;

3,lugar de instalación: la altitud no supera los 1000m;

4,Wind Speed: No más de 35m/s;

5,Espesor de revestimiento de hielo: no más de 10 mm;

6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;

7,intensidad sísmica: no más de magnitud 8;

8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.

Ordenar instrucciones

1 ,tem No ;

2 Voltaje calificado;

3 corriente nominal;

4,ya sea con cámara de extinción de arco;

5,sea con soporte de montaje;

6 ,Por favor infórmanos con sus requisitos especiales.
