Fusible de respaldo limitante actual

Fusible de corriente límite de alto voltaje para protección de transformadores de instrumentos


Modos:XRNP1 – boca / boca – boca – 1

Voltage:24KV

El actual:0,2,0,3,0,5,1,2,3.15A

Correo electrónico: [email protected]

Referencia:GBI5166.2 y IEC282-1

Keyword:Límites actuales

Límite de alta tensión – Fusión de corriente para la protección del transformador de instrumentos

– Este producto se puede utilizar en el sistema interior de AC50HZ y tensión nominal de 3,6 – 40.5KV para proteger el mutual de tensión – inductor de sobrecarga y rotura del circuito. (Probado por – Inductor de sobrecarga y CIRC – ruptura de UIT) (ensayado por el Centro Nacional de Supervisión y Prueba de Calidad de Alta Tensión, de acuerdo con GBI5166.2 y IEC282 – 1)

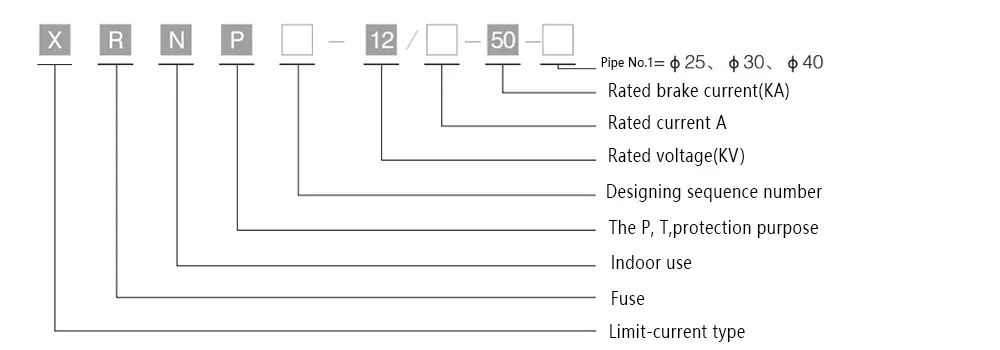

INSTRUCCION DE TIPO

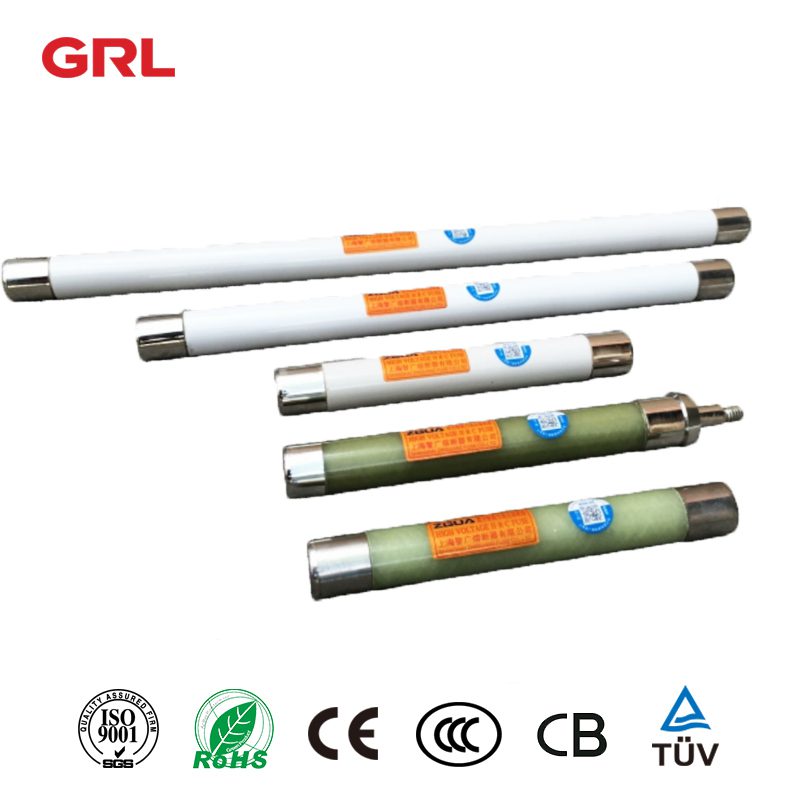

limit-current fuse

Parámetros básicos

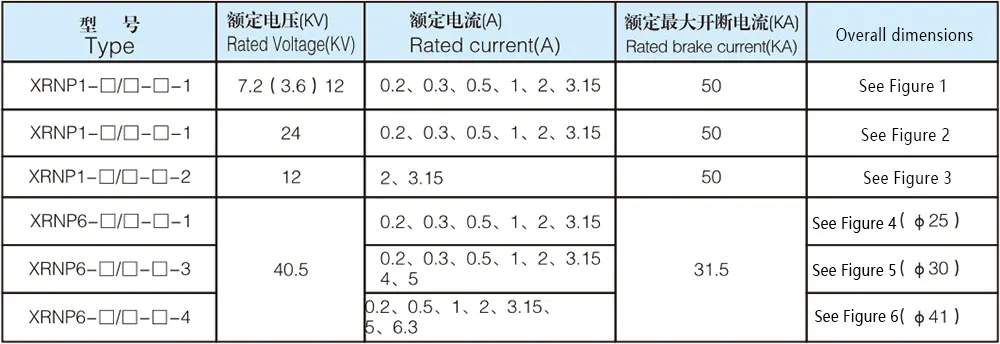

Los parámetros básicos de la espoleta se muestran en el cuadro 1

Tipo Voltaje calificado (KV) Corriente tasada (A) Corriente de freno nominal (Ka) Dimensiones generales
XRNP1 7,2 (3,6) 12 0,2,0,3,0,5,1,2,3,15 50 Véase el gráfico 1
XRNP1 24 0,2,0,3,0,5,1,2,3,15 50 Véase el gráfico 2
XRNP1 12 2 ,3,15 50 Véase el gráfico 3
XRNP6 40,5 0,2,0,3,0,5,1,2,3,15 31,5 Véase el gráfico 4 (0 25)
XRNP6 0,2,0,3,0,5,1,2,2,154,5 Véase el gráfico 5 (0 30)
XRNP6 0,2,0,5,1,1,2,3,15,5,63 Véase el gráfico 6 (0 41)

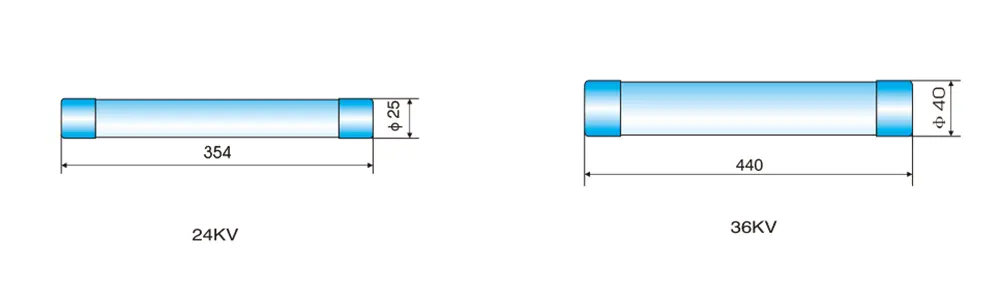

See Figure

Nota: Entre ellos, 7.2KV, 12KV (0 25 diámetro del tubo) tienen tres tipos de forma de cableado no estándar véase la figura 7

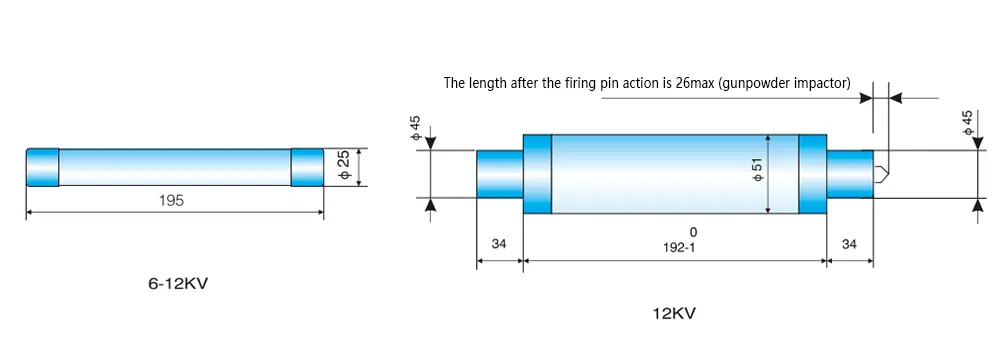

gunpowder impactor

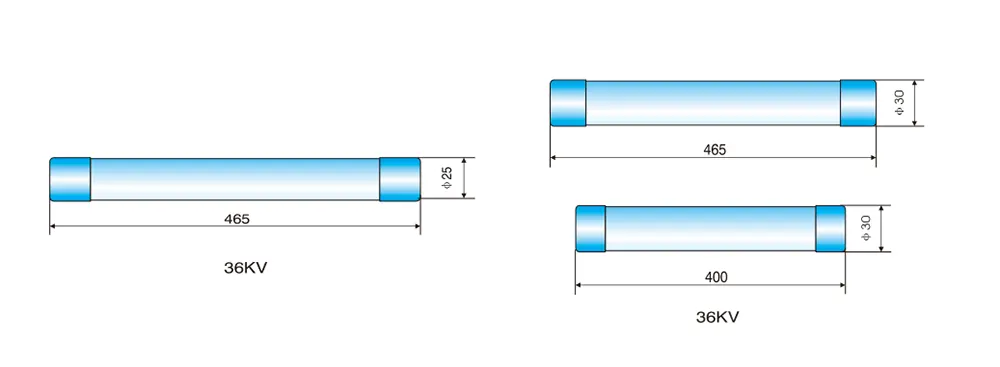

Designing sequence

protection purpose
