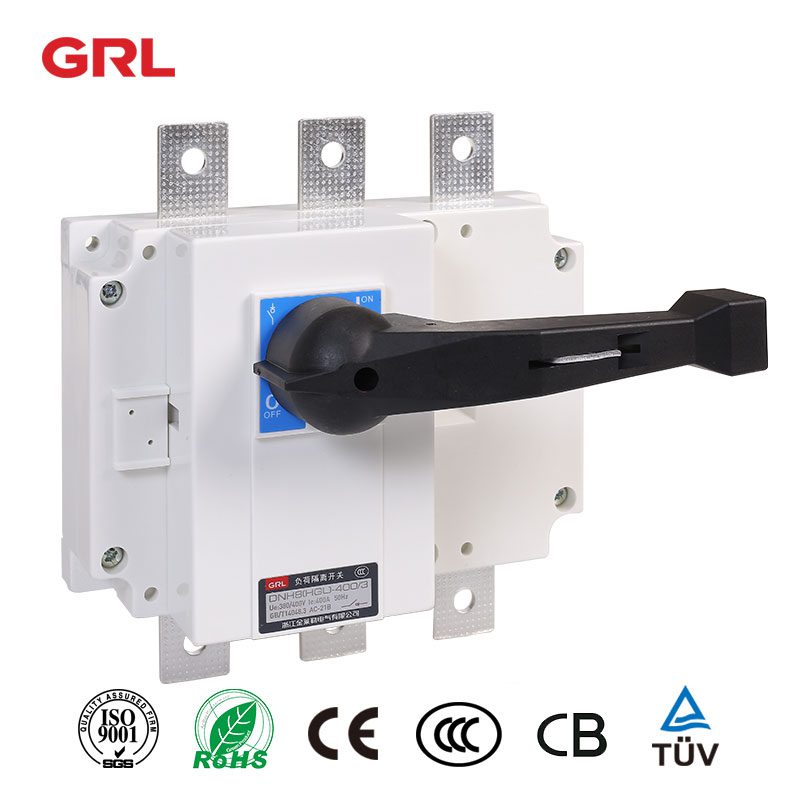

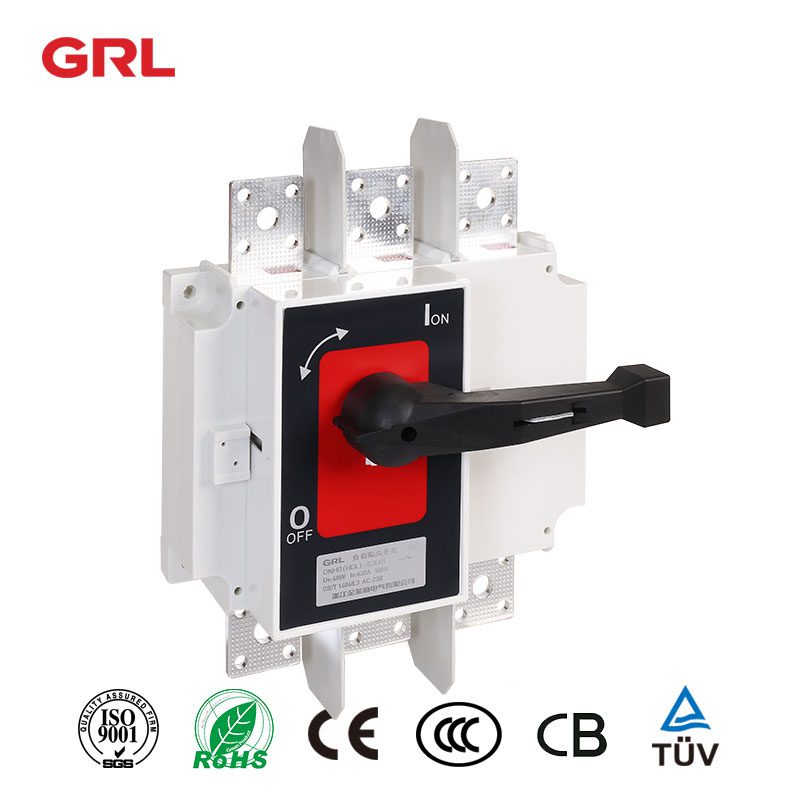

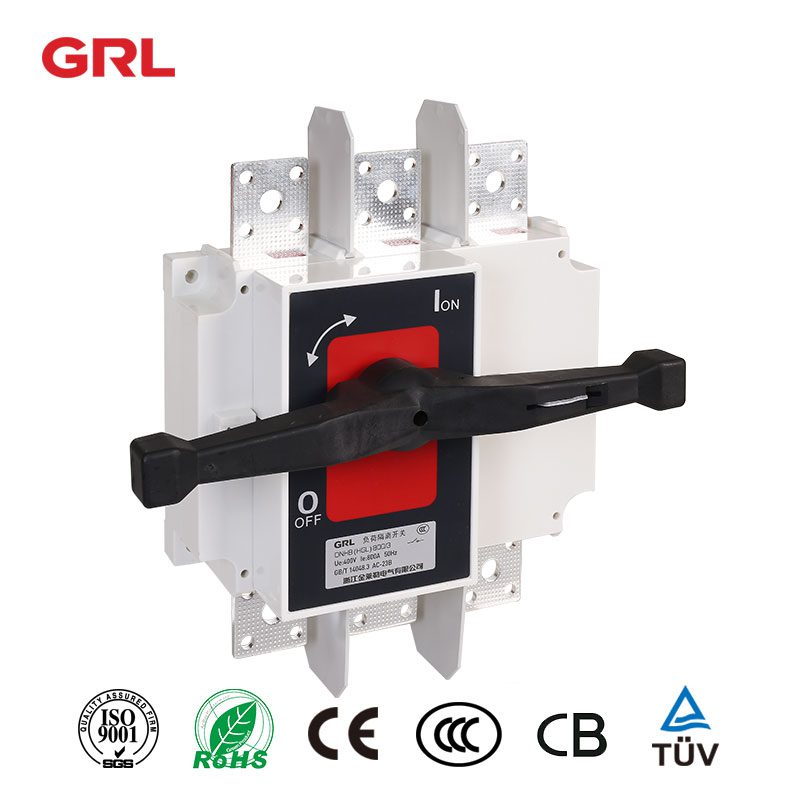

Interruptor de aislamiento DNH8 (HGL) / serie H Operación detrás del gabinete – Desconector de carga

Interruptor de aislamiento DNH8 (HGL) / serie H Operación detrás del gabinete – Desconector de carga

Modos: DNH8 (HGL) / serie H

Rating actual: 63A, 100A, 160A, 250A, 630A, 1600A

El polo: 3p y 4p

Tensión de aislamiento nominal Ui (V): 690V, 1000V

Resistencia dieléctrica (V): 1890V y 2200V

Impulso nominal resistir voltaje Uimp KV: 8 kV y 12 kV

Vida mecánica 400V: 1700, 1400, 800, 500

Vida eléctrica 400V: 300, 200 y 100

Correo electrónico: [email protected]

Especificaciones: 125A / 3, 125A / 4, 160A / 3, 160A / 4, 200A / 3, 200A / 4, 250A / 3, 250A / 4, 315A / 3, 315A / 4, 400A / 3, 400A / 4, 500A / 3, 500A / 4, 630A / 3, 630A / 4, 1000A / 3, 1000A / 4, 1250A / 3, 1250A / 4, 1600A / 3, 1600A / 4

Keyword: Aislamiento Switch

Descripción

Interruptor de aislamiento DNH8(HGL)/H Series

Operación detrás del gabinete – Disconector de carga

Ámbito de aplicación

Los interruptores de aislamiento con una capacidad de corriente de 160 a 1600 amperios son adecuados para el uso en circuitos para hacer y romper conexiones, así como para aislamiento eléctrico. Los interruptores con una corriente nominal igual o superior a 1000 amperios solo se utilizarán para aislamiento eléctrico. Tres – polo y cuatro – polo (3 + 1) interruptores están disponibles.

Los interruptores nominales de 1600 amperios o menos están disponibles con una ventana de observación, a través de la cual se puede observar directamente el estado de los contactos (abiertos o cerrados).

Se pueden instalar contactos auxiliares si es necesario.

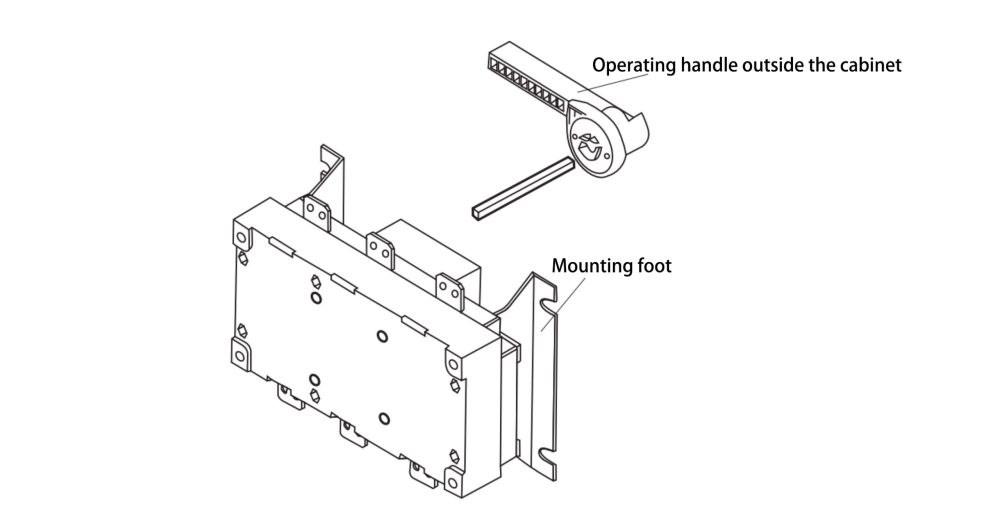

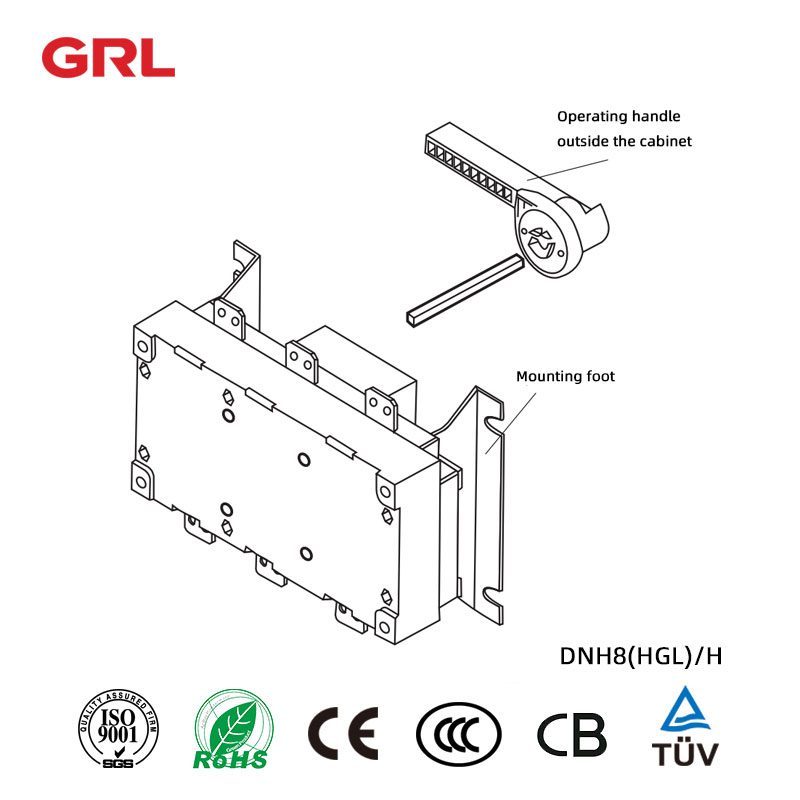

Nota:Este producto de interruptor de aislamiento sólo proporciona funcionamiento fuera del armario

Modelo de pedido:DNH8 (HGL) – 630/3JH

Si se requiere una ventana de observación visual, el modelo de orden de conmutación de aislamiento es DNH8 (HGL) – 630/3JKH

Leer en la página web¿Qué es el interruptor de aislamiento?

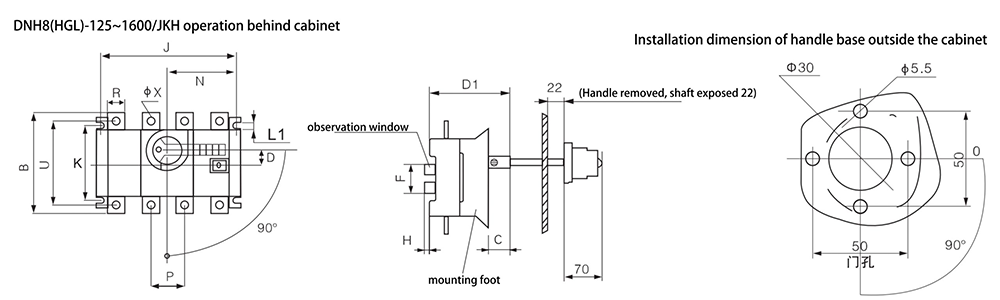

Dimensión de contorno e instalación (mm)

Especificaciones	Dimensión general												Dimensión de instalación
In	A	B	C	D	D1	N	P	R	U	.X	F	H	J	K	L1
125a/3	140	135	17	15	93	75	36	20	115	9	50	10	120	95	7
125a4	170	135	17	15	93	75	36	20	115	9	50	10	150	95	7
160A/3	140	135	17	15	93	75	36	20	115	9	50	10	120	95	7
160A/4	170	135	17	15	93	75	36	20	115	9	50	10	150	95	7
200A/3	180	170	18	20	104	105	50	25	140	11	79	15	160	115	9
200a4	230	170	18	20	104	105	50	25	140	11	79	15	210	115	9
250A/3	180	170	18	20	104	105	50	25	140	11	79	15	160	115	9
250A/4	230	170	18	20	104	105	50	25	140	11	79	15	210	115	9
315A/3	230	240	20	30	137	135	65	32	206	11	95	20	210	135	11
315A/4	290	240	20	30	137	135	65	32	206	11	95	20	270	135	11
400a/3	230	240	20	30	137	135	65	32	206	11	95	20	210	135	11
400a4	290	240	20	30	137	135	65	32	206	11	95	20	270	135	11
500A/3	230	260	20	30	137	135	65	40	220	13	95	20	210	135	11
500A/4	290	260	20	30	137	135	65	40	220	13	95	20	270	135	11
630A/3	230	260	20	30	137	135	65	40	220	13	95	20	210	135	11
630A/4	290	260	20	30	137	135	65	40	220	13	95	20	270	135	11

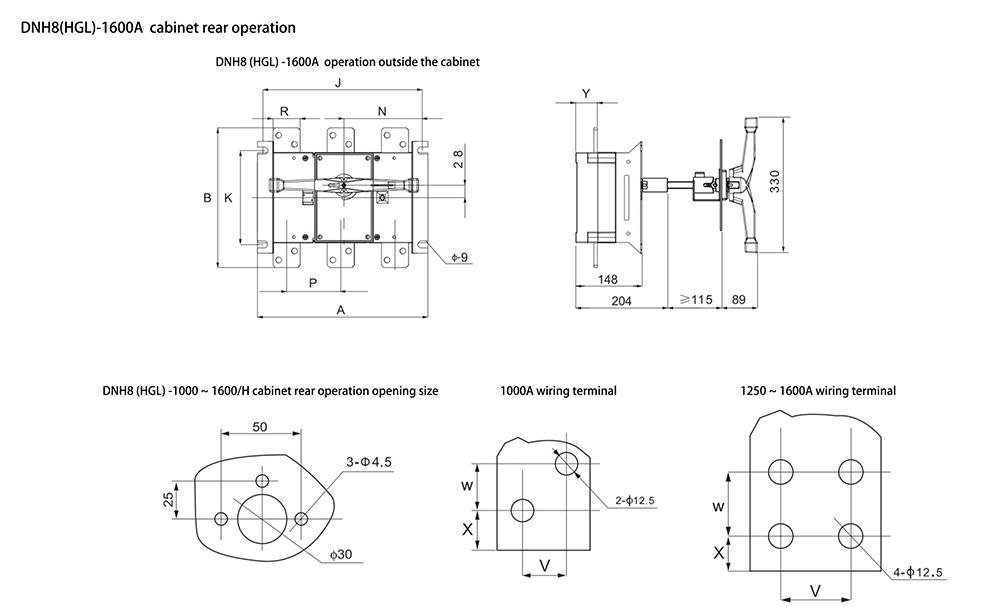

Especificaciones	Dimensión general									Dimensión de instalación
In	A	B	N	P	R	V	W	X	Y	J	K
1000A/3	378	308	174	120	60	35	20	16,5	49	350	220
1ÍndicesA/4	493	310	235	120	60	35	20	16,5	48	471	220
1250A/3	378	336	174	120	80	40	35	16	49	350	220
1250A/4	493	338	235	120	80	40	35	16	48	471	220
1600A/3	378	336	174	120	80	40	35	16	50	350	220
1600A/4	493	338	235	120	80	40	35	16	49	471	220
