Resumen
El HVDesconectar el interruptorSu tarea consiste en abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos. La tarea es abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos.
En el estado cerrado, el interruptor de desconexión de HV puede pasar de forma fiable la corriente nominal y llevar la corriente de cortocircuito;
En estado abierto, forma una fractura de aislamiento claramente visible con aislamiento fiable, de modo que las líneas que necesitan ser reparadas o segmentadas están aisladas de las líneas vivas.
Garantizar la seguridad del personal de mantenimiento y del equipo de línea.
Dado que el interruptor de aislamiento de alta tensión no tiene un dispositivo especial de extinción de arco, por lo general sólo abre y cierra líneas cuando no hay carga.Pero cuando algunos casos especiales de uso, como la conmutación de autobuses, apagar transformadores de carga no y NO – autobuses de carga, etc., también debe ser capaz de separar y combinar la corriente de conversión de autobús (corriente circulante), la corriente de excitación del transformador de carga NO, y la corriente capacitiva del bus de carga NO, etc.

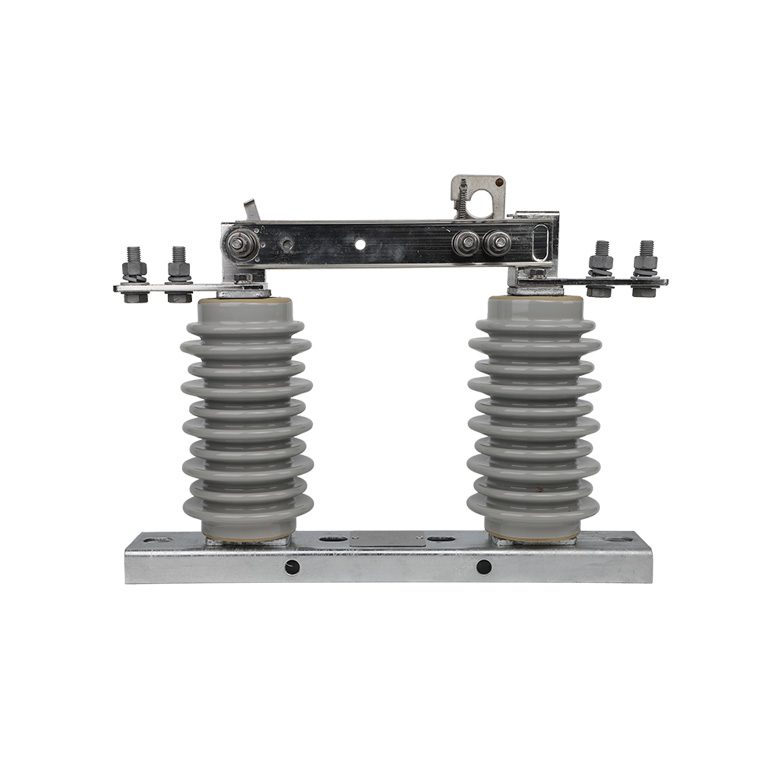

Cada fase de la estructura del interruptor de desconexión de HV consta de un chasis, un aislante de pilares, una hoja, contactos y otras partes.
Hay tornillos en el lado de la hoja para ajustar la presión de contacto y un resorte para la compresión. El extremo superior está equipado con una hebilla fija de tracción y un dispositivo de autobloqueo conectado a ella, que se utiliza para abrir y cerrar el gancho aislado.
El producto tiene las ventajas de gran área de contacto, baja resistencia al contacto, buena conductividad eléctrica y alta resistencia mecánica.
Normas de implementación de productos IEC62271 – 102, IEC60071 – 2, IEC60694.
& nbsp;
Estructura del interruptor de desconexión de HV
1 ,principal parte conductora
Incluye: contactos dinámicos y estáticos, tablero terminal, dispositivo de autobloqueo, cuchilla, muelle, limitador, etc.
2 ,Parte de insulación
Se refiere principalmente a los aislantes
3
Contiene: asiento de acero del canal

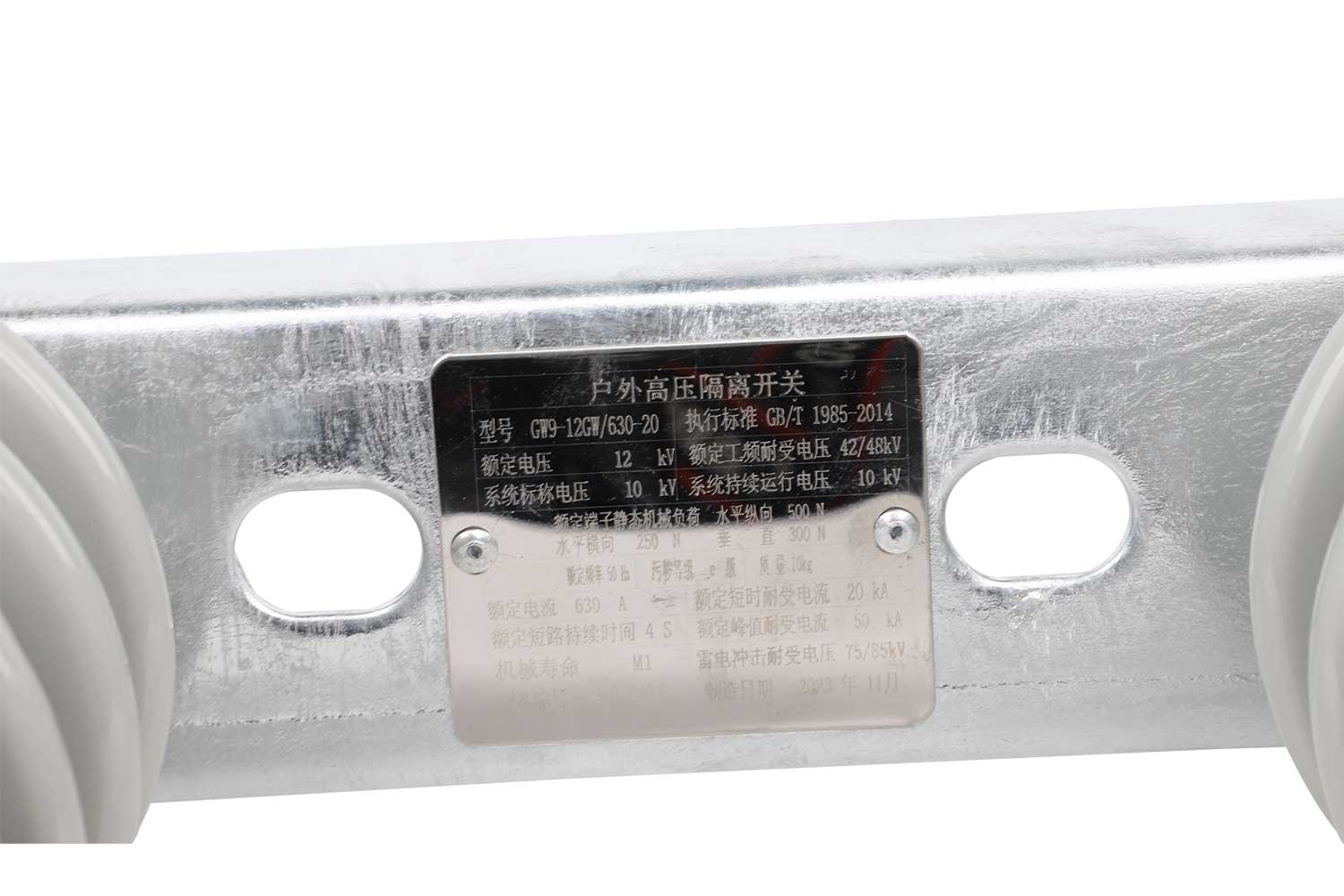

4,nameplates, anti-falsificación etiquetas, etc.
5 ,instalar accesorios
Incluye: acero ángulo de instalación, pernos de instalación, etc.
Puntos de venta

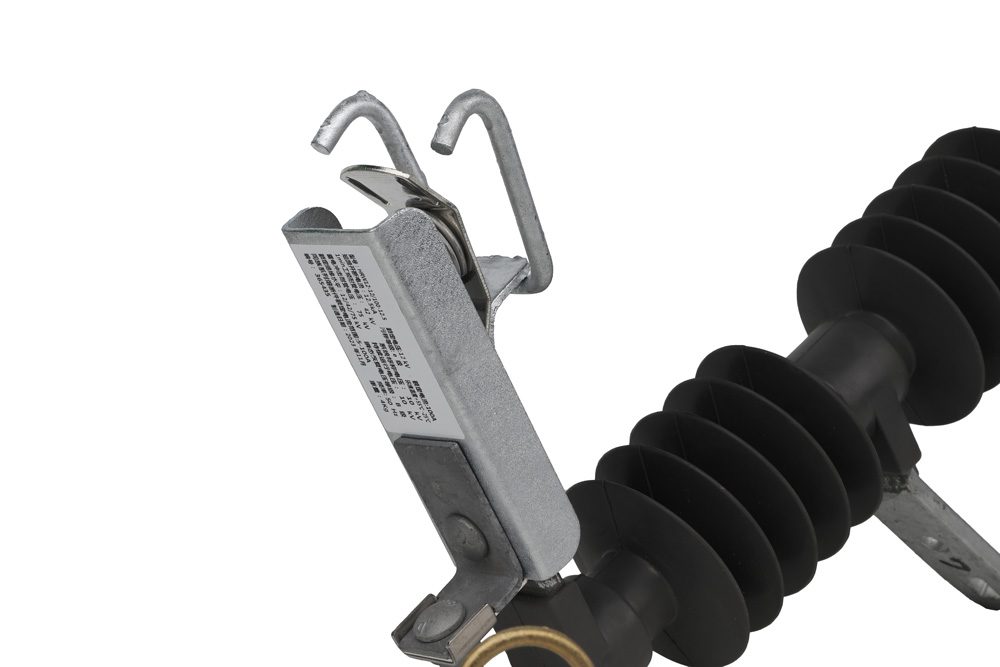

1 mecanismo operativo
Nuevo mecanismo operativo Negativo a reacondicionar
& nbsp;

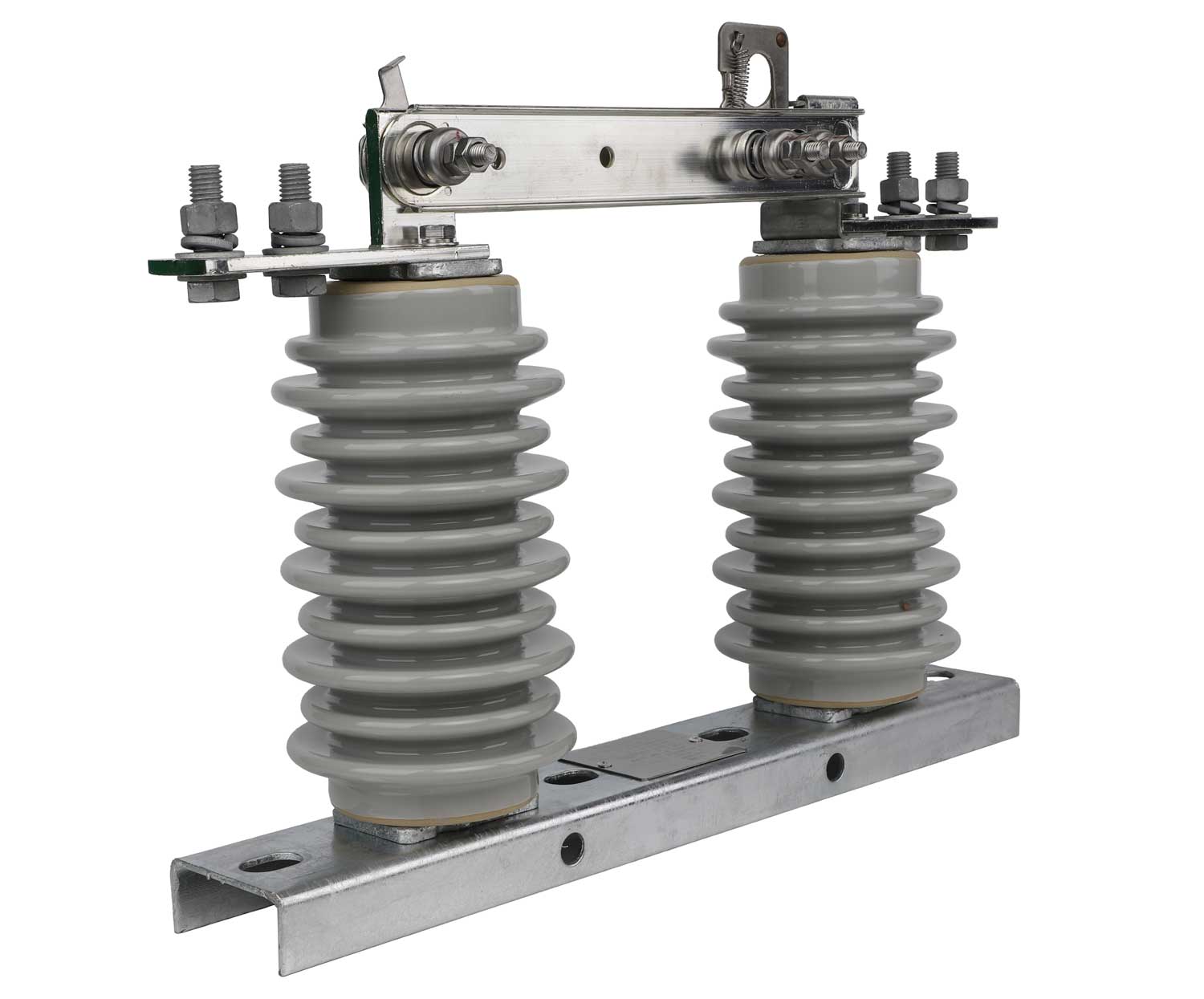

2 ,Aislante de porcelana
Aislamiento de alta calidad: durable de fundición de aislantes de calidad
Anti-incrustación, sin limpieza
& nbsp;
3 soporte de pulverización de plástico
Proceso de galvanización caliente – inmersión con plástico, pulverización en la
La capa exterior no es fácil de oxidar soporta el interruptor de aislamiento
& nbsp;
4,buena conductividad
Las partes conductoras del cableado son plateadas y tienen
Buena adherenciaConductividad.
& nbsp;
& nbsp;
Funcionamiento del interruptor de desconexión de HV

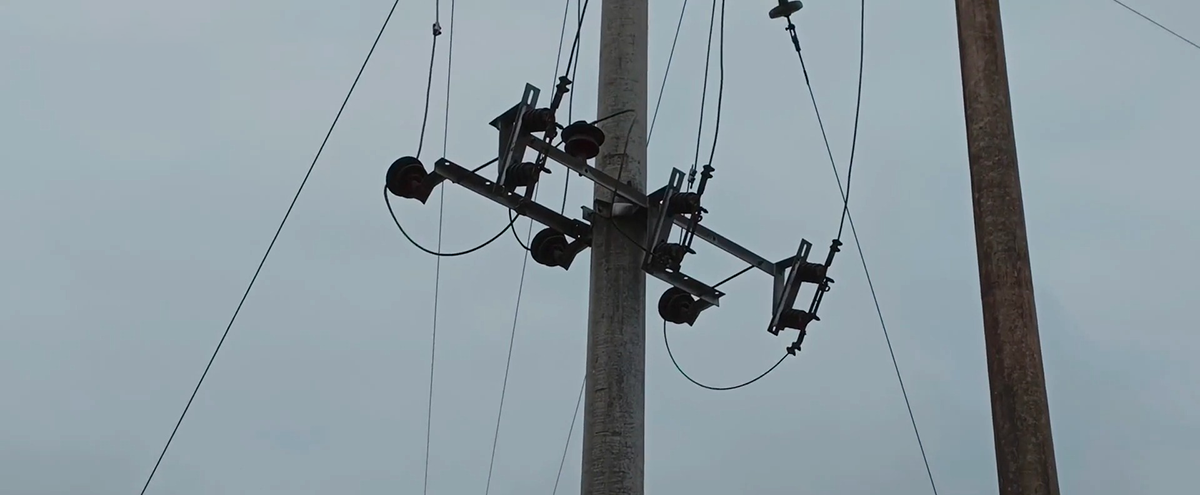

Los interruptores de desconexión de HV, o interruptores de aislamiento, están diseñados para aislar partes de un circuito eléctrico interrumpiendo el flujo de corriente eléctrica. A diferencia de los interruptores, que están destinados a proteger los circuitos de la sobrecarga, el interruptor de desconexión de HV se opera manual o remotamente para garantizar la seguridad durante el mantenimiento o la inspección.
Su funcionamiento es sencillo pero crítico; al separar físicamente los contactos dentro del interruptor, crean una brecha de aire que asegura que ninguna corriente puede fluir a través del circuito que está siendo atendido.
El diseño de estos interruptores varía dependiendo de su aplicación, pero normalmente incluye mecanismos de rotación, deslizamiento o balanceo para abrir o cerrar el circuito eléctrico.
Deben soportar las altas tensiones que controlan, a menudo involucrando sofisticadas tecnologías de aislamiento y supresión de arcos para gestionar las descargas eléctricas que se producen durante la operación.
Condiciones normales de funcionamiento
1 ,Temperatura de ambiente: – 40 ~ + 40 °;
2,humedad relativa: el valor medio diario no es mayor que el 95%, y el valor medio mensual no es superior al 90%;
3,lugar de instalación: la altitud no supera los 1000m;
4,Wind Speed: No más de 35m/s;
5,Espesor de revestimiento de hielo: no más de 10 mm;
6 ,lugar de instalación: no debe haber riesgo de incendio, explosión, corrosión química y vibración severa;
7,intensidad sísmica: no más de magnitud 8;
8 ,no es adecuado para lugares con peligros de combustión o explosión, lugares con vibración o impacto severo, gas conductor y químico y áreas con contaminación severa y spray de sal.
Ordenar instrucciones
1 ,tem No ;
2 Voltaje calificado;
3 corriente nominal;
4,ya sea con cámara de extinción de arco;
5,sea con soporte de montaje;
6 ,Por favor infórmanos con sus requisitos especiales.
