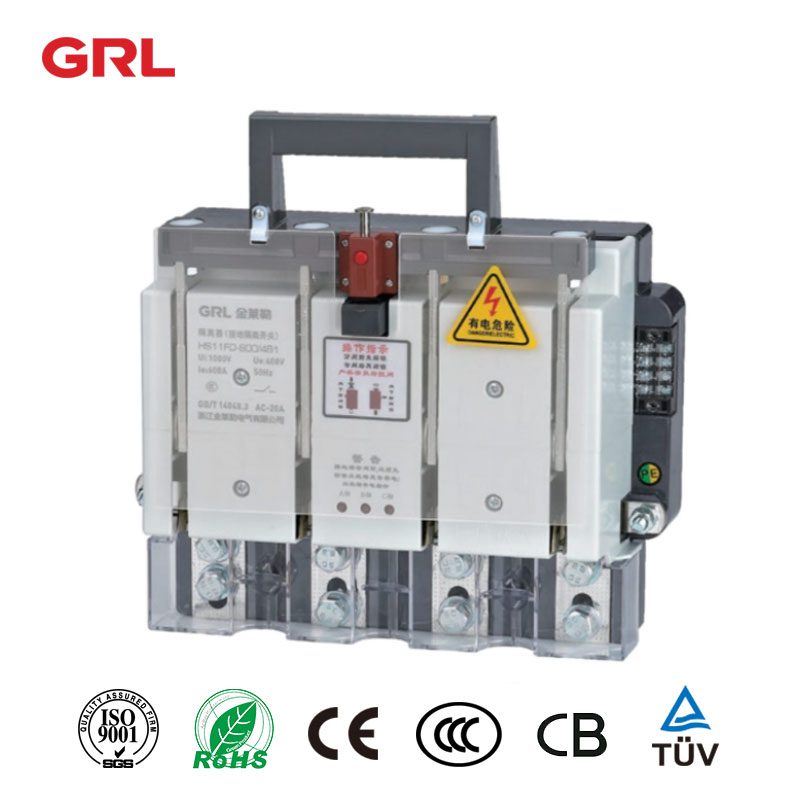

Switch de cuchillo

serie HS11FD Cuchillo desconexión tipo de interruptor a prueba de errores con función de puesta a tierra – aislador


Modos: 1 HS11FD – 200, HS11FD (X) -400, HS11FD – 600 y los siguientes son los tipos más comunes de HS11FD:

Voltage: 400VAC

Correo electrónico: [email protected]

Keyword: Switch de desconexión

Descargar PDF: Catálogo GRL

Switch de desconexión de cuchillo serie HS11FD

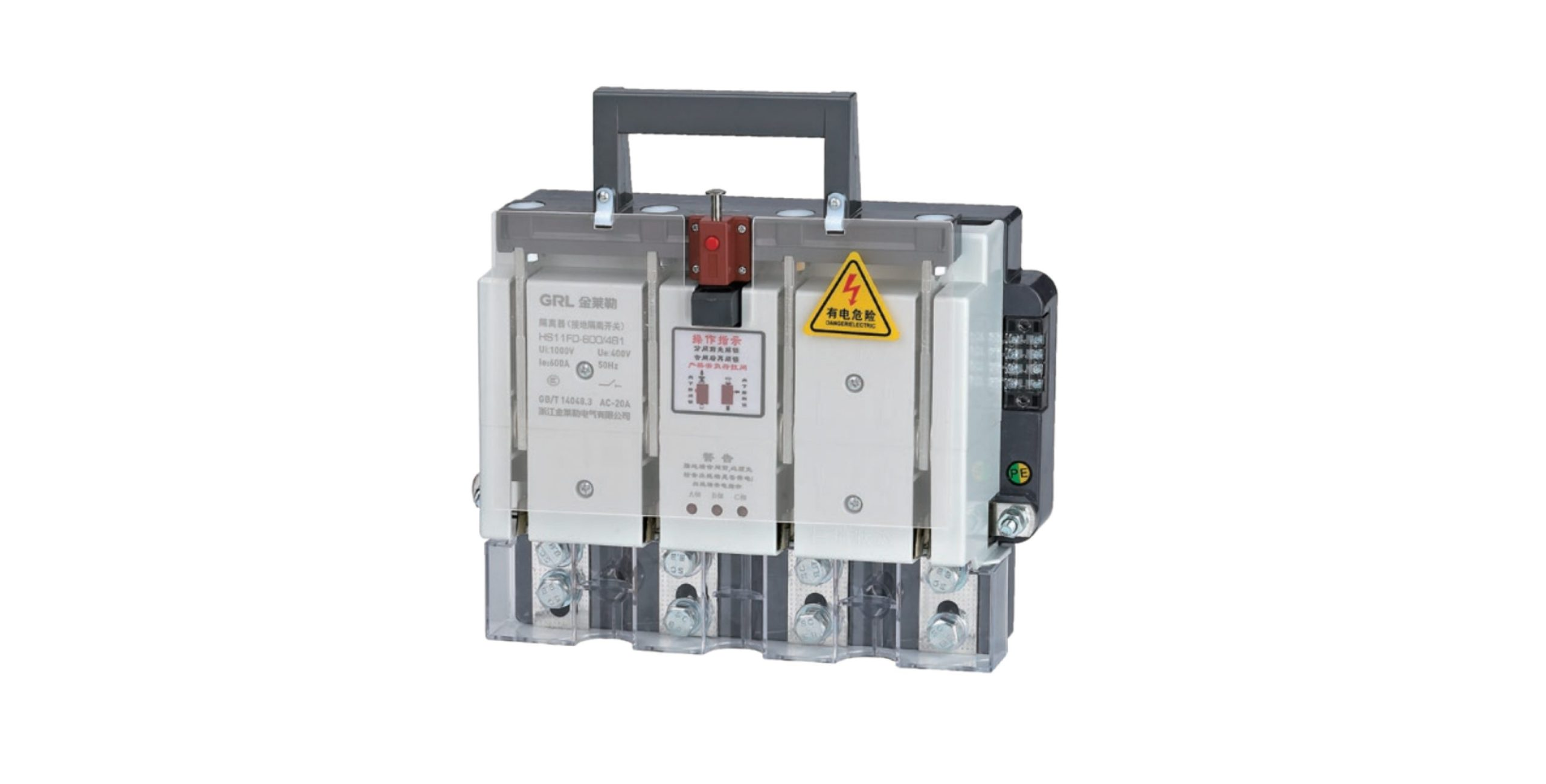

Knife Disconnect Switch -1

El interruptor de la serie HS11FD fue originalmente un cambio de tipo de cuchillo – over switch, y luego fue rediseñado y mejorado en un aislador a prueba de errores con función de puesta a tierra (en lo sucesivo, el interruptor), que añadió un mecanismo mecánico de bloqueo, salida de señal de apertura y cierre, función de puesta a tierra y función de indicación en vivo.

& nbsp;

Resolvió eficazmente los problemas técnicos de la dificultad de puesta en tierra del interruptor de baja tensión, el peligro oculto de cerrar con alambre de tierra, y propensos a accidentes de seguridad.

Tiene una estructura sencilla y cómoda puesta a tierra, puede prevenir la aparición de la conmutación en el accidente con alambre de tierra y la ocurrencia de accidente de interruptor de brocha cargado.

El estado de diseño de este interruptor se divide en potencia en estado y estado de puesta a tierra. Este interruptor cumple los requisitos de la norma GB14048.3 – 2008.

Seguir leyendo¿Qué es un interruptor de cuchillo??

La temperatura del aire ambiente no es superior a + 40 °C ni inferior a – 5 °.

La altitud del lugar de instalación no superará los 2000m.

Humedad: Cuando la temperatura máxima es de +40 °C, la humedad relativa del aire no supera el 50%.

A una temperatura más baja, se puede permitir una humedad relativa más alta, como 90% a 20 °C. Deben tomarse las medidas correspondientes para la condensación ocasional debido a cambios de temperatura.

El nivel de contaminación del medio ambiente circundante es el nivel 3.

El interruptor se instalará en un lugar sin sacudidas significativas, vibraciones de choque e invasión de lluvia y nieve.

Al mismo tiempo, el lugar de instalación estará libre de un medio explosivo peligroso y el medio estará libre de gas y polvo suficientes para corroer el metal y el aislamiento de daños.

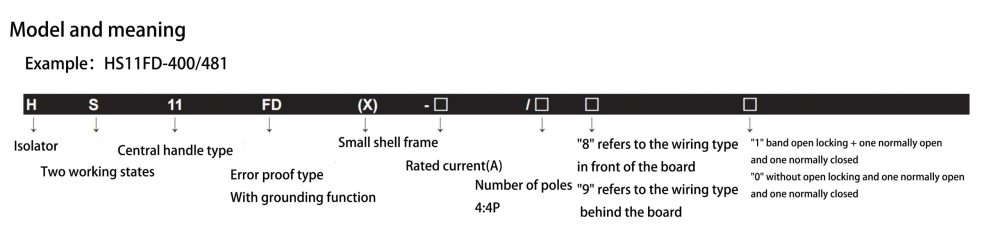

Knife Disconnect Switch -2




Corriente de calefacción acordada (A)

200

400

600

Tensión nominal de aislamiento (V)

1000

1000 1000
Tensión de trabajo nominal (V)

400

400

400

Vida mecánica (Times)

1600

1000

1000

Calificación corta – tiempo de resistencia a la corriente (kA)

10

20

25

Fuerza operativa (N)

≤ 300

400

≤ 400

Debido a la adición de la función de indicación en vivo a esta serie de interruptores, hay requisitos de secuencia de fase para el suministro de energía en el circuito interno.

Por favor, indique que la línea cero (polo N) está en el lado izquierdo o derecho al hacer el pedido, e indicar también el nivel actual, el modo de cableado y la cantidad.

Por favor consulte nuestro departamento técnico para pedidos especiales. Por ejemplo: HS11FD – 200/481 N polo está en el lado derecho de 10 conjuntos.

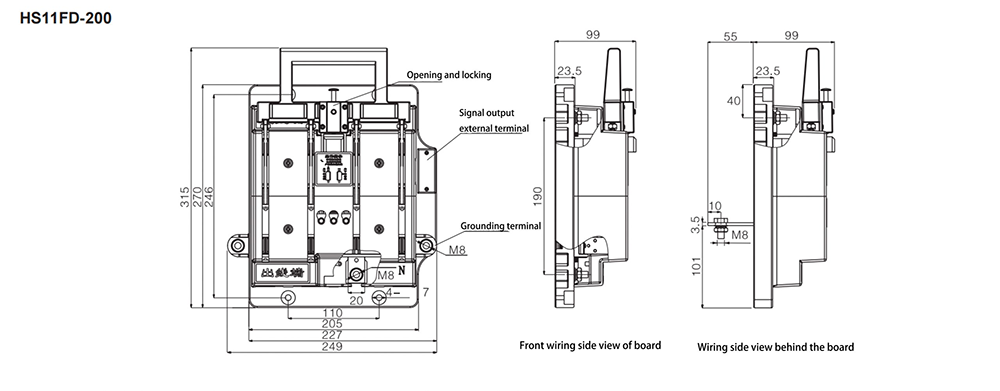

Knife Disconnect Switch -3

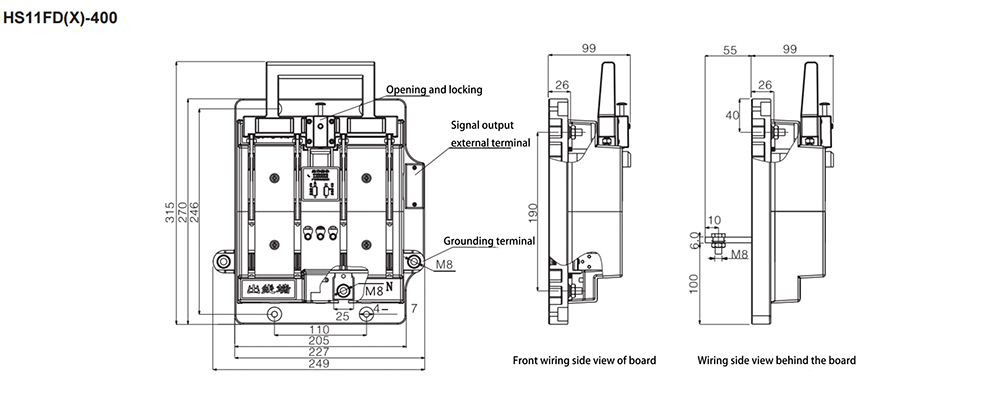

Knife Disconnect Switch -4

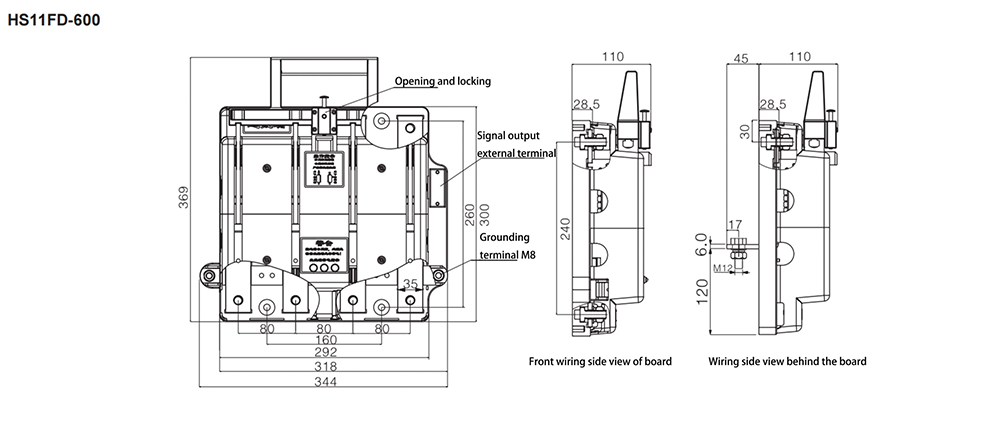

Knife Disconnect Switch -5
