Panorama general del interruptor de rotura de carga de alta carga de Voltage

Funcionalidad y Seguridad El interruptor de rotura de carga de alta tensión es un componente crucial en la red eléctrica, diseñado principalmente para mejorar la seguridad. Su función principal es permitir el aislamiento del circuito para el mantenimiento o el cambio de circuito sin carga. Cuando se cierra, lleva a cabo de forma fiable la corriente nominal y mantiene las condiciones de cortocircuito. En estado abierto, proporciona una ruptura claramente visible que aísla efectivamente las secciones de la red que necesitan mantenimiento de circuitos en vivo, salvaguardando así el personal y el equipo de mantenimiento.

Casos de uso especial

Típicamente utilizado sin carga, el interruptor de rotura de carga de alta tensión puede manejar escenarios específicos como conmutar conexiones de autobuses o desconectar transformadores de carga y autobuses sin conexión. Maneja las corrientes de conversión de autobuses, las corrientes de excitación de transformadores y las corrientes capacitivas con alta fiabilidad.

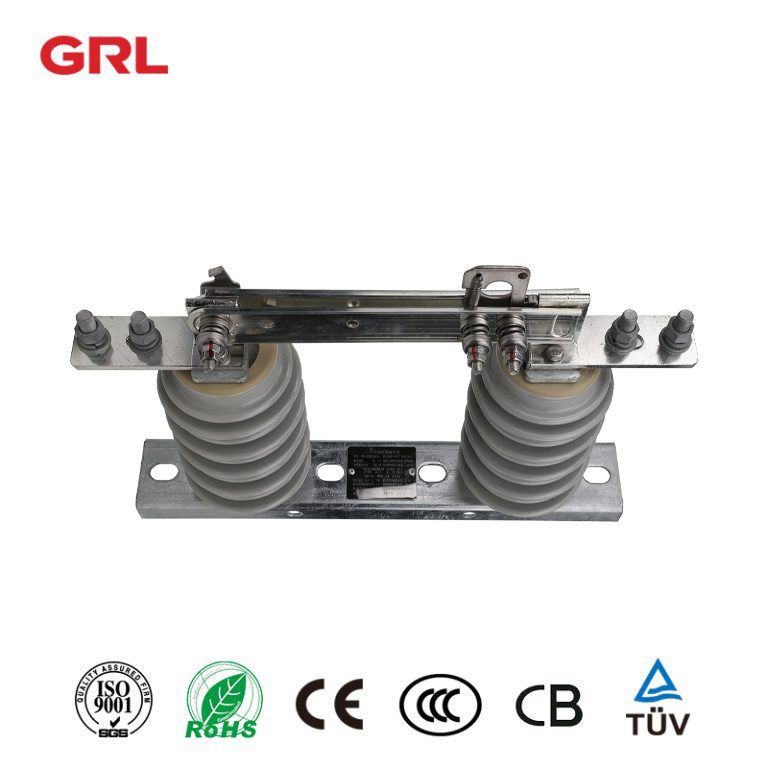

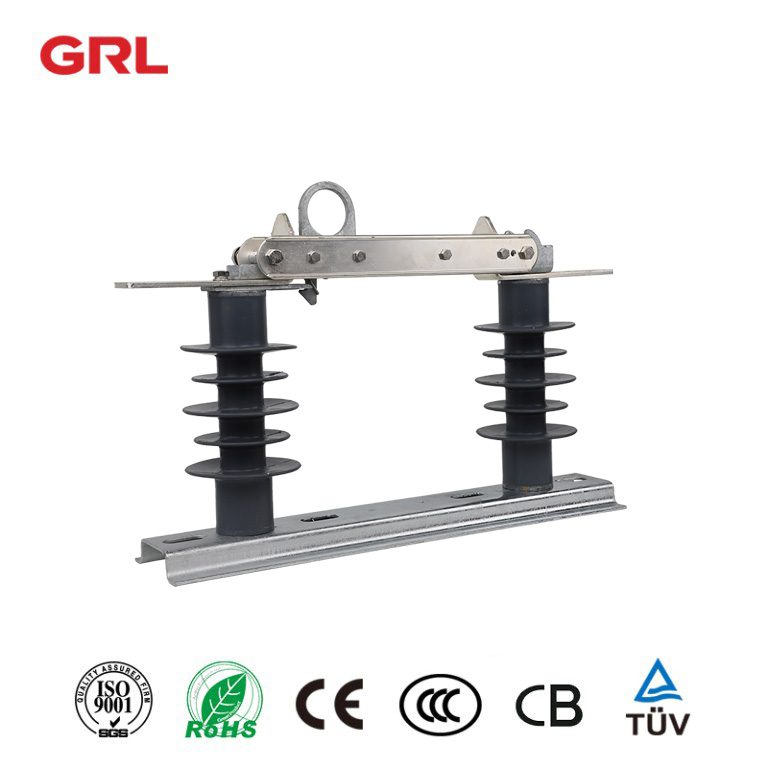

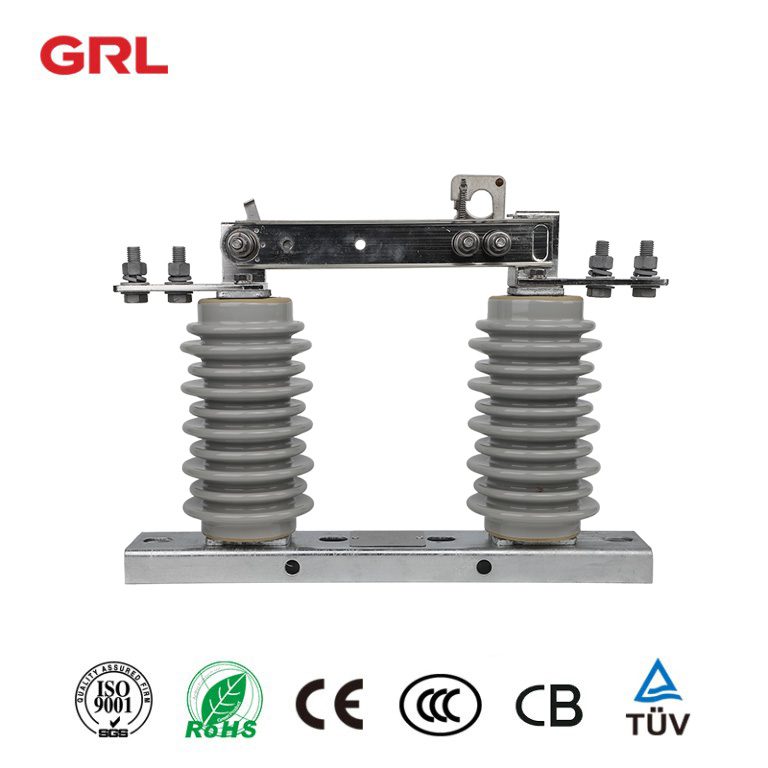

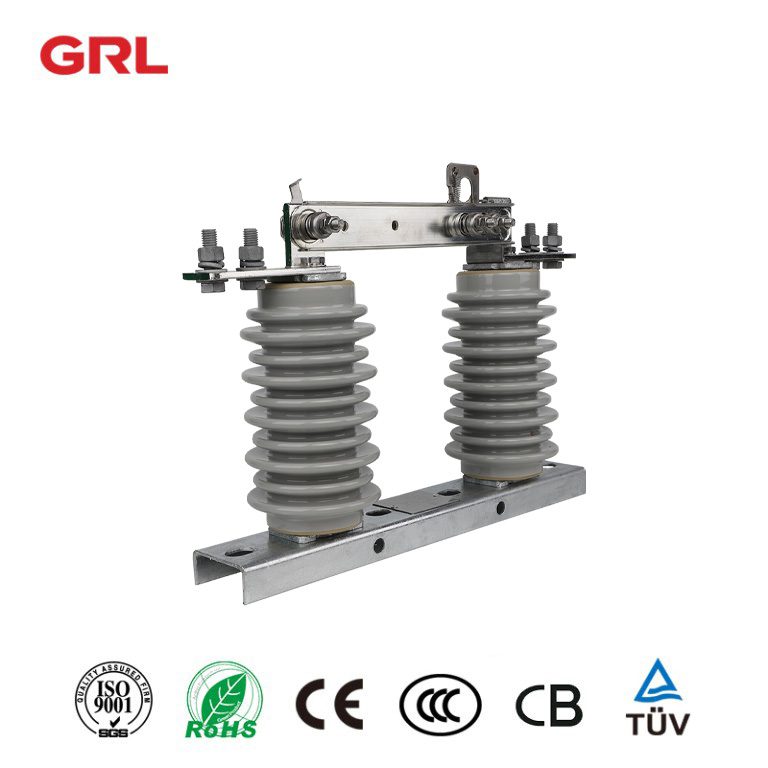

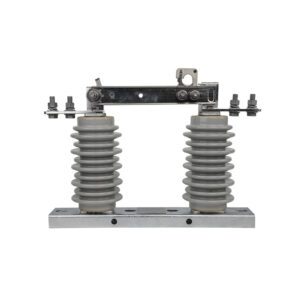

Componentes estructuralesCada fase del interruptor incluye:

• Un chasis robusto y un aislante de pilares

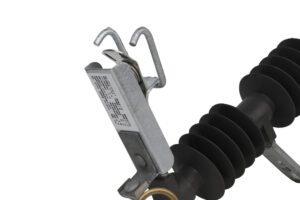

• Una hoja con tornillos laterales para el ajuste de la presión de contacto
• Contactos equipados con un resorte para la tensión y una hebilla fija de tracción con un dispositivo de autobloqueo para la seguridad operacional

Alta conductividad y fuerza mecánicaEl diseño garantiza una conductividad eléctrica óptima y resistencia mecánica debido a una gran superficie de contacto y baja resistencia. Los componentes están diseñados para cumplir con las normas internacionales incluyendo IEC62271 – 102, IEC60071-2, y IEC60694, reflejando su aplicabilidad global.

Interruptor de carga de alta carga voltageEstructura

1. Partes conductoras:Incluye contactos dinámicos y estáticos, cuchillas y limitadores, mejorados con chapa de plata para una conductividad superior.

2. Aislamiento:Utiliza aisladores de alta calidad para un aislamiento eléctrico eficaz.

3. Estructura de apoyo:Cuenta con una base de acero en canal con soportes galvanizados, plásticos y recubiertos en caliente para resistencia a la corrosión y durabilidad.

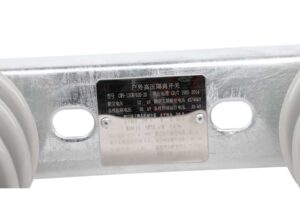

4. Featuras adicionales:Placas y etiquetas antifalsificación para garantizar la autenticidad y trazabilidad.

Interruptor de carga de alta carga voltagePuntos de venta

• Mecanismo operativo innovador:Garantiza fiabilidad con un estado – de – el – diseño de arte, evitando el uso de piezas reformadas.
• Insuladores de calidad:Los aisladores de porcelana de alto grado proporcionan un excelente aislamiento y son duraderos, reduciendo la necesidad de limpieza.
• Líneas de apoyo protegidas:Revestidos con plástico sobre una base galvanizada en caliente, estos soportes se resisten a la corrosión y soportan el interruptor de aislamiento con eficacia.

Directrices operacionalesEl interruptor funciona por medios manuales o remotos para desconectar la energía, creando una brecha de aire que no garantiza flujo de corriente durante el mantenimiento. Este mecanismo sencillo es fundamental para garantizar la seguridad en entornos de alta tensión.

¿Cuál es la diferencia entre un interruptor de circuito y un interruptor de carga de alta tensión?

Los interruptores de circuito de alta tensión y los interruptores de aislamiento de alta tensión son componentes cruciales de los sistemas de distribución eléctrica, especialmente en la gestión y protección de circuitos de alta tensión. Cada uno cumple una función distinta y está diseñado para funciones operativas específicas dentro de las redes de transmisión y distribución de energía. He aquí una comparación detallada de los dos:

Breaker de circuito de alto Voltage

Función:

• Un interruptor de alta tensión está diseñado para proteger los circuitos eléctricos de daños debidos a sobrecarga o cortocircuitos al interrumpir automáticamente el flujo de corriente.
• Puede manejar e interrumpir con seguridad las grandes corrientes de falla que ocurren durante las fallas eléctricas, evitando así daños a los equipos y garantizando la seguridad.

Capacidad operacional:

• Los interruptores están equipados con mecanismos para extinguir el arco eléctrico que se forma al interrumpir las corrientes de alta tensión, lo que puede ser extremadamente difícil dada la energía implicada.
• Pueden ser operados automáticamente (a través de sistemas de relés que detectan anomalías) o manualmente para iniciar o detener el flujo de electricidad.

Usage:

• Se utilizan en aplicaciones en las que es necesario un control preciso sobre el arranque y la parada de la corriente eléctrica y en las que la protección de la seguridad frente a las fallas eléctricas es crítica.
• Ideal para configuraciones que requieren una interrupción fiable y rápida de las corrientes eléctricas, como en la generación de energía, transmisión y sistemas de distribución.

Interruptor de Isolator de alto Voltage

Función:

• Un interruptor de rotura de carga de alta tensión, también conocido como un desconector, se utiliza para asegurar que un circuito eléctrico está completamente de-energizado para el servicio o el mantenimiento. Proporciona una ruptura visible en el circuito, que es un requisito de seguridad.
• Está diseñado para ser operado sólo después de que el circuito ha sido abierto con un interruptor.

Capacidad operacional:

• Los interruptores de aislamiento no tienen capacidad de extinción de arco y, por lo tanto, no pueden interrumpir las corrientes de carga o las corrientes de cortocircuito. Están destinados a funcionar sólo cuando no hay carga en el circuito (sin corriente eléctrica).
• La operación es generalmente manual, y el objetivo principal es proporcionar una clara brecha física en el circuito para garantizar la seguridad durante los trabajos de mantenimiento.

Usage:

• Se utiliza normalmente en subestaciones e instalaciones similares de alta tensión en las que se requiere un aislamiento físico claro de los circuitos para un mantenimiento y un mantenimiento seguros.
• No están destinados a operaciones regulares de conmutación, sino que son cruciales para garantizar que los circuitos estén aislados de forma segura y visibles para el personal de mantenimiento.

Diferencias clave

• Protección vs. Seguridad:Los interruptores proporcionan protección activa cortando automáticamente la potencia para evitar daños y garantizar la seguridad. Por el contrario, los aisladores son dispositivos pasivos que garantizan la seguridad al proporcionar una rotura visible y un aislamiento seguro para fines de mantenimiento.
• Apagado de arco:Los interruptores de alta tensión son capaces de extinguir arcos eléctricos que se forman al interrumpir el flujo de corriente. Los aisladores, sin embargo, no pueden romper la corriente y sólo deben abrirse una vez que el circuito ha sido de – energizado por un interruptor de circuito.
• Uso operacional:Los interruptores son parte integrante de la seguridad operativa y la eficiencia de los sistemas de alimentación y se utilizan de forma rutinaria siempre que sea necesaria la protección del circuito. Los aislamientos se utilizan con menos frecuencia, principalmente cuando el equipo necesita ser des-energizado para el mantenimiento o la prueba.

Cada dispositivo desempeña un papel vital en los sistemas eléctricos de alta tensión, y los interruptores de circuito se centran en la protección y el control del flujo de energía eléctrica y los interruptores de aislamiento garantizando condiciones seguras de mantenimiento y mantenimiento.

Interruptor de carga de alta carga voltageEspecificaciones medioambientales

• Rango de temperatura:– 40 °C a +40 °C
• Tolerancia de humedad:Hasta 95% promedio diario, 90% promedio mensual
• Altitud de instalación:Hasta 1000 metros
• Speed Wind Máximo:35 m/s
• Espesor del hielo:Hasta 10 mm
• Adecuado para lugares libres de riesgos de incendio, explosiones, corrosión química y vibraciones severas.
