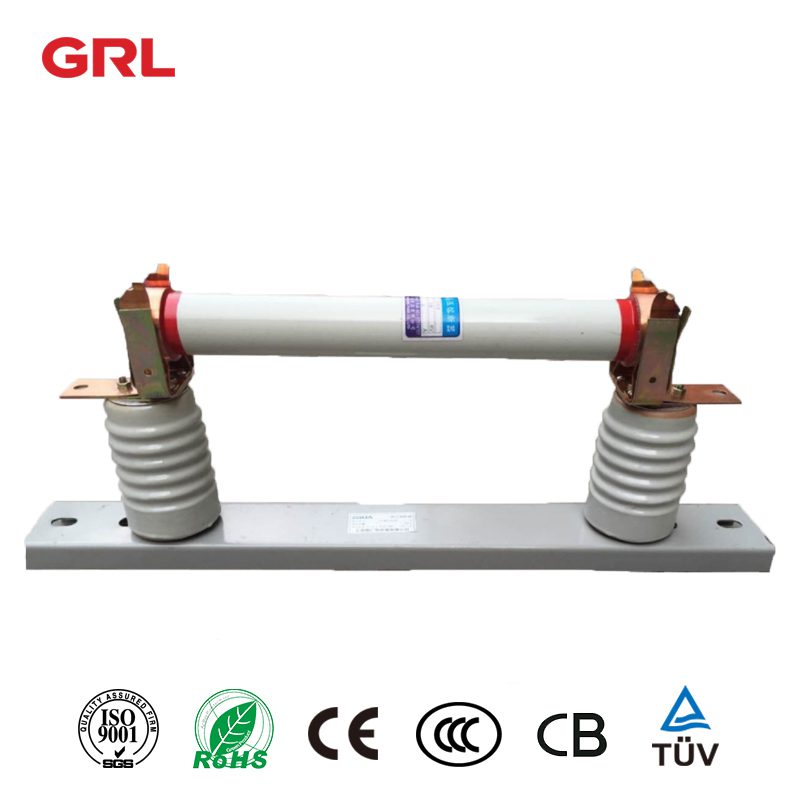

– El producto se utiliza en protección contra sobrecargas o cortocircuitos para transformadores elcttricos. La limitación de la corriente significa que el fusible cortará el circuito antes de que la corriente de cortocircuito alcance el valor máximo.

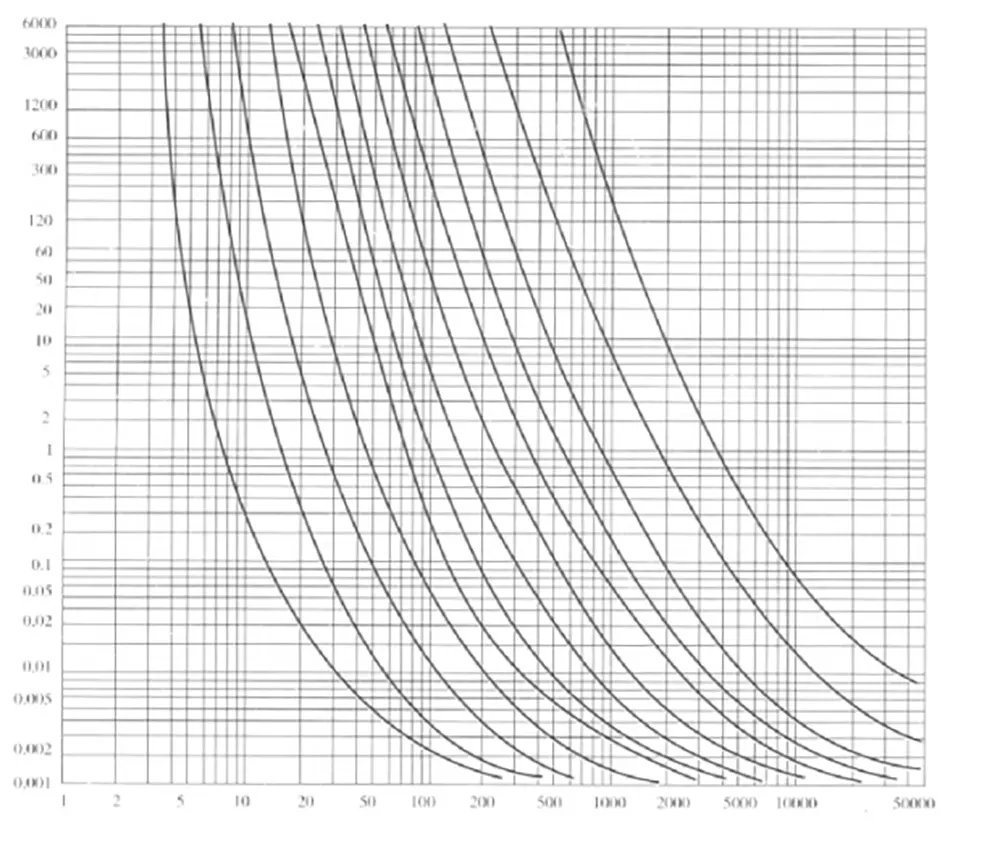

Corriente que pasa por el fusible cuando es 1,3 veces de su corriente eléctrica especificada, no se funde durante una hora; cuando la corriente a través de la mecha es 2 veces de su corriente eléctrica especulada, fusionada en una hora; remítase a su curva de características de fusión en el gráfico 1 cuando seleccione el fusible.

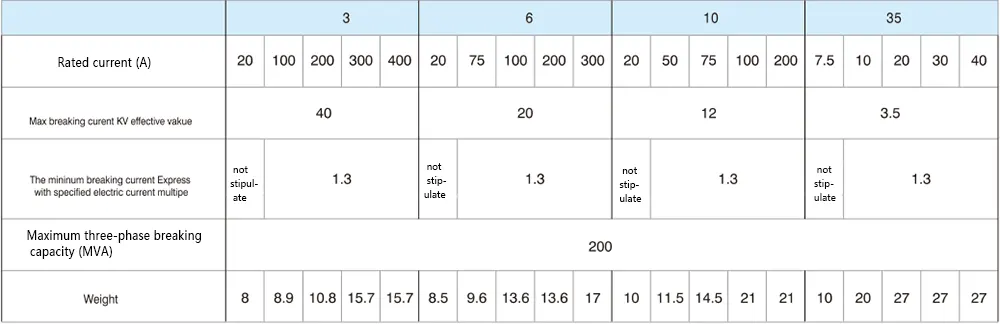

| 3 | 6 | 10 | 35 | |||||||||||||||||
| Corriente nominal (A) | 20 | 100 | 200 | 300 | 400 | 20 | 75 | 100 | 200 | 300 | 20 | 50 | 75 | 100 | 200 | 7,5 | 10 | 20 | 30 | 40 |
| Máx quebrar KV eficaz Vakue | 40 | 20 | 12 | 3,5 | ||||||||||||||||
| La corriente de ruptura de mininum con multipe de corriente eléctrica especificada | No es necesario – ULULAR | 1,3 | No es necesario – ULULAR | 1,3 | No es necesario – ULULAR | 1,3 | No es necesario – ULULAR | 1,3 | ||||||||||||
| Máximo tres – capacidad de rotura de fase (MVA) | 200 | |||||||||||||||||||
| Peso | 8 | 8,9 | 10,8 | 15,7 | 15,7 | 8,5 | 9,6 | 13,6 | 13,6 | 17 | 10 | 11,5 | 14,5 | 21 | 21 | 10 | 20 | 27 | 27 | 27 |

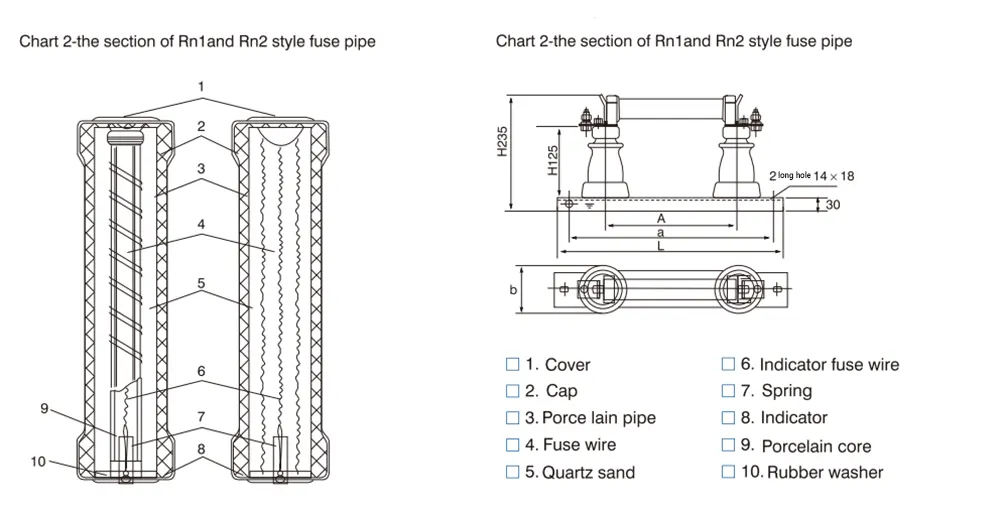

– El tubo de fusible es la parte principal de la mecha, se hace instalando el alambre de fusible en el tubo de porcelana, llenando la arena de cuarzo en el tubo de porcelana y sellando hasta – los extremos de la tubería.
Para el tubo de fusible con corriente nominal por debajo de 7.5A y 35V tensión nominal, su alambre de fusible es enrollado en el núcleo especial de porcelana, haciendo referencia al gráfico 2.a para el tubo de fusible con corriente nominal por encima de 7.5A, su alambre de fusible es colgado en la tubería de porcelana, haciendo referencia a la carta.

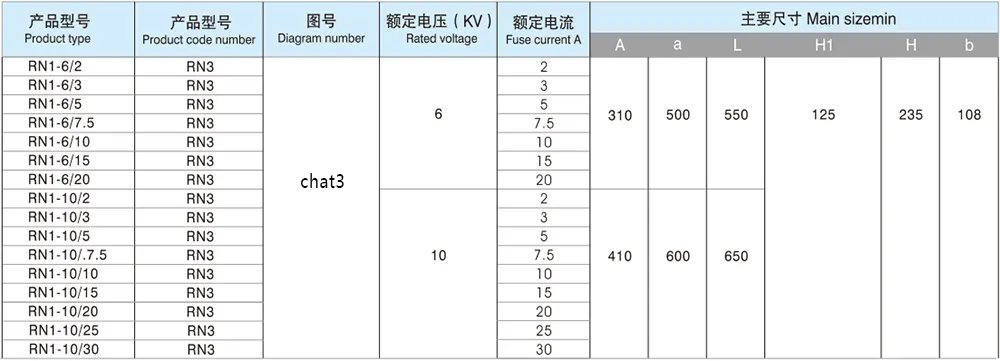

Tipo de producto | Número de código del producto | Número del diagrama | Tensión nominal (KV) | Corriente de fusibles A | Dimensiones principales | |||||
| A | A) | L | H1 | H | b | |||||
| RN1 – 6/2 | RN3 | Chat3 | 6 | 2 | 310 | 500 | 550 | 125 | 235 | 108 |
| RN1 – 6/3 | RN3 | 3 | ||||||||
| RN1 – 6/5 | RN3 | 5 | ||||||||
| RN1 – 6/7.5 | RN3 | 7,5 | ||||||||
| RN1 – 6/10 | RN3 | 10 | ||||||||
| RN1 – 6/15 | RN3 | 15 | ||||||||
| RN1 – 6/20 | RN3 | 20 | ||||||||
| RN1 – 10/2 | RN3 | 10 | 2 | 410 | 600 | 650 | ||||
| RN1 – 10/3 | RN3 | 3 | ||||||||
| RN1 – 10/5 | RN3 | 5 | ||||||||
| RN1 – 10/.7.5 | RN3 | 7,5 | ||||||||
| RN1 – 10/10 | RN3 | 10 | ||||||||
| RN1 – 10/15 | RN3 | 15 | ||||||||
| RN1 – 10/20 | RN3 | 20 | ||||||||
| RN1 – 10/25 | RN3 | 25 | ||||||||
| RN1 – 10/30 | RN3 | 30 | ||||||||
& nbsp;

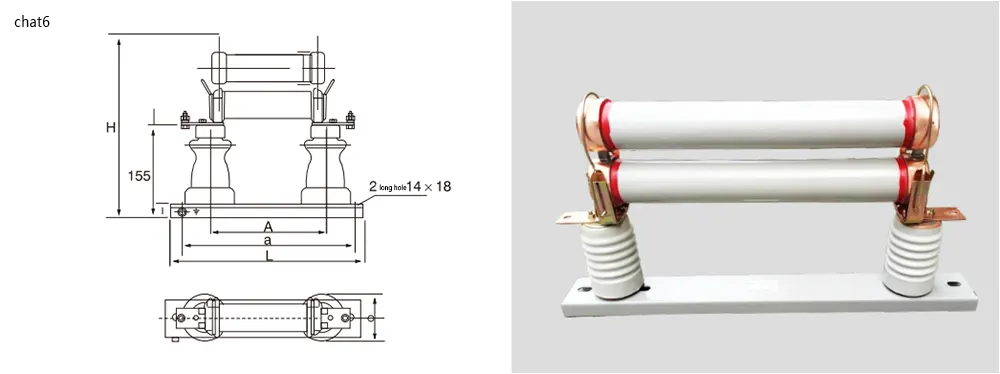

Tipo de producto | Número de código del producto | Número del diagrama | Tensión nominal (KV) | Corriente de fusibles A | Dimensiones principales | ||||
| A | A) | L | H | b | |||||
| RN1 – 3/150 | RN3 | Chat6 | 3 | 150 | 270 | 400 | 450 | 350 | 108 |
| RN1 – 3/200 | RN3 | 200 | |||||||
| RN1 – 6/100 | RN3 | 6 | 100 | 360 | 500 | 550 | |||
| RN1 – 6/150 | RN3 | 150 | |||||||
| RN1 – 6/200 | RN3 | 200 | |||||||
| RN1 – 10/75 | RN3 | 10 | 75 | 460 | 600 | 650 | |||
| RN1 – 10/100 | RN3 | 100 | |||||||

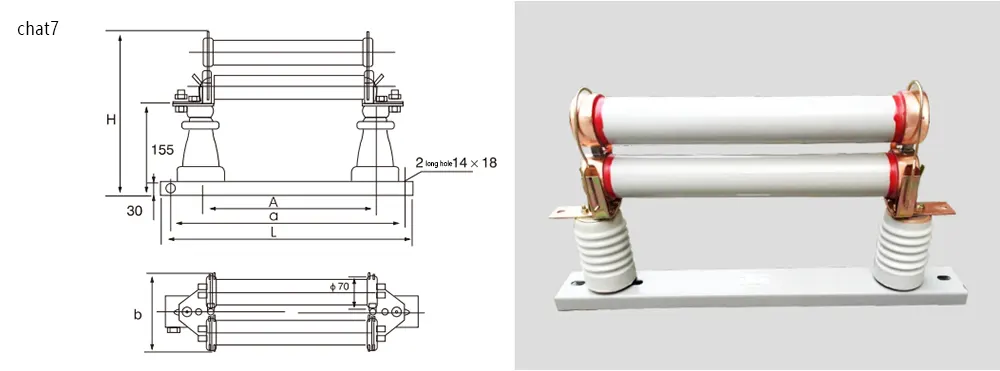

Tipo de producto | Número de código del producto | Número del diagrama | Tensión nominal (KV) | Corriente de fusibles A | Dimensiones principales | |||
| A | A) | L | b | |||||
| RN1 – 10/80 | RN3 | Chat7 | 10 | 80 | 460 | 600 | 650 | 108 |
| RN1 – 10/100 | RN3 | 10 | 100 | |||||
| RN1 – 10/150 | RN3 | 10 | 150 | |||||
| RN1 – 10/200 | RN3 | 10 | 200 | |||||
