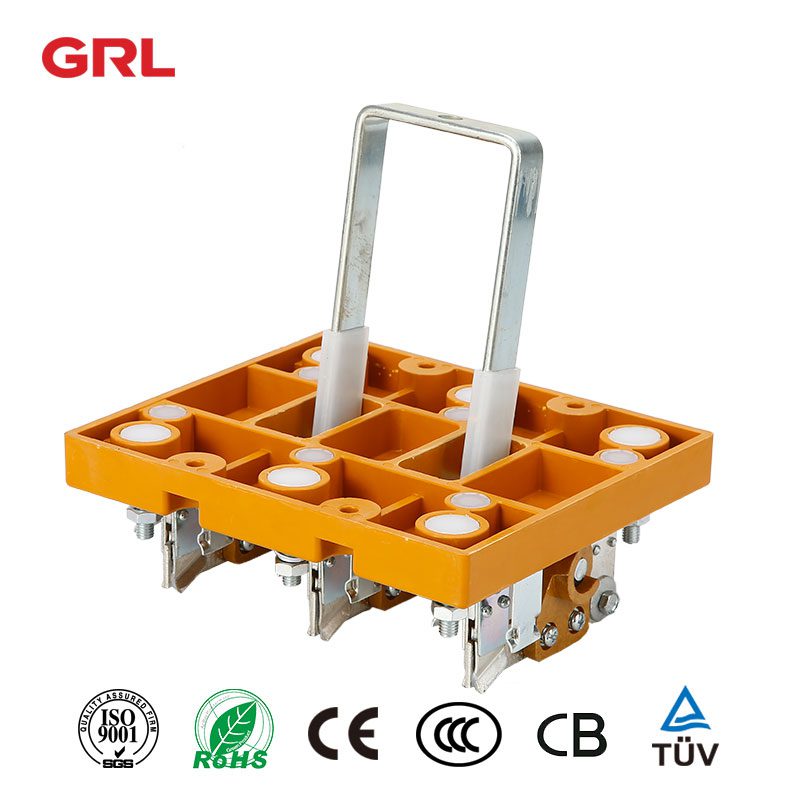

Modo:HD13BX
Actual:200A, 400A, 600A, 1000A, 150A, 2000A, 3000A
Tensión:
Material:Base DMC, contacto con cobre,
Certificado:
Correo electrónico:[email protected]
1.Modelo No.
2.Dimensio
3.Parámetros
4.Los componentes
5.Envasado
6. Embalaje y envío
Modelo no.
| Artículo | Orden No. | Actualidad | Condiciones de trabajo |
| 1 | HD13BX – 200/31 | 200A | La temperatura ambiente: +5 °C ~ + 40 °C · La ubicación de la instalación debe estar a una altitud inferior a 2000 m & nbsp; Humedad: Cuando la temperatura más alta es +40 °C, la humedad relativa del aire no supera el 50%. Se puede permitir una mayor humedad relativa a una temperatura más baja, como el 90% a 20 °C. Deben adoptarse medidas para la condensación ocasional debido a cambios de temperatura ambiente. & nbsp; Calificación de la contaminación del medio ambiente & nbsp; El interruptor debe instalarse en un lugar donde no haya temblores significativos, vibraciones de choque, y viento y lluvia. El interruptor debe instalarse en un lugar en el que no haya medio explosivo ni gas y polvo que puedan corroer el metal y destruir el aislamiento. & nbsp; El material aislante puede alcanzar el grado V0 de retardante ignífugo |
| 2 | HD13BX – 400/31 | 400a | |
| 3 | HD13BX – 600/31 | 600A | |
| 4 | HD13BX – 1000/31 | 1000A | |
| 5 | HD13BX – 1500/31 | 1500A | |
| 6 | HD13BX – 2000/31 | 2000A | |
| 7 | HD13BX – 1500/30 | 1500A | |
| 8 | HD13BX – 2000/30 | 2000A | |
| 9 | HD13BX – 3000/30 | 3000A | |
| 10 | HD13BX – 200/41 | 200A | |
| 11 | HD13BX – 400/41 | 400a | |
| 12 | HD13BX – 600/41 | 600A | |
| 13 | HD13BX – 1000/41 | 1000A | |
| 14 | HD13BX – 1500/41 | 1500A | |
| 15 | HD13BX – 2000/41 | 2000A | |
| 16 | HD13BX – 1500/40 | 1500A | |
| 17 | HD13BX – 2000/40 | 2000A | |
| 18 | HD13BX – 3000/40 | 3000A |

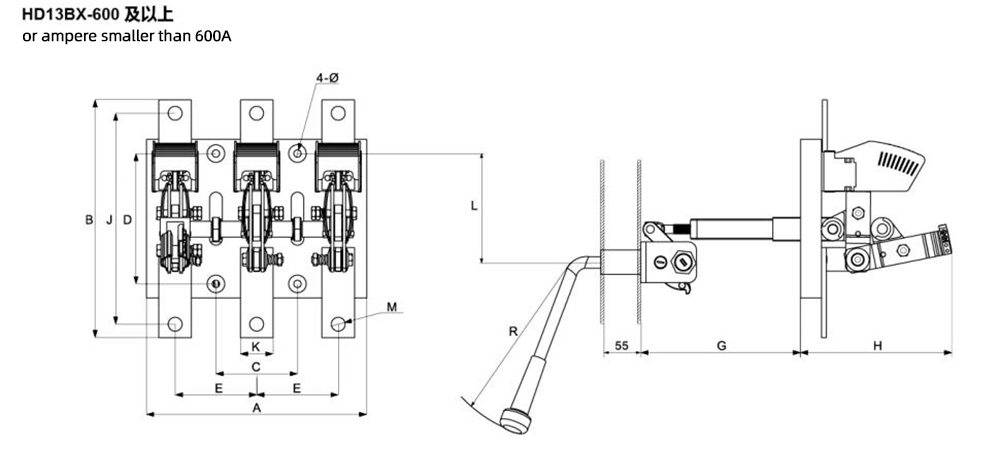

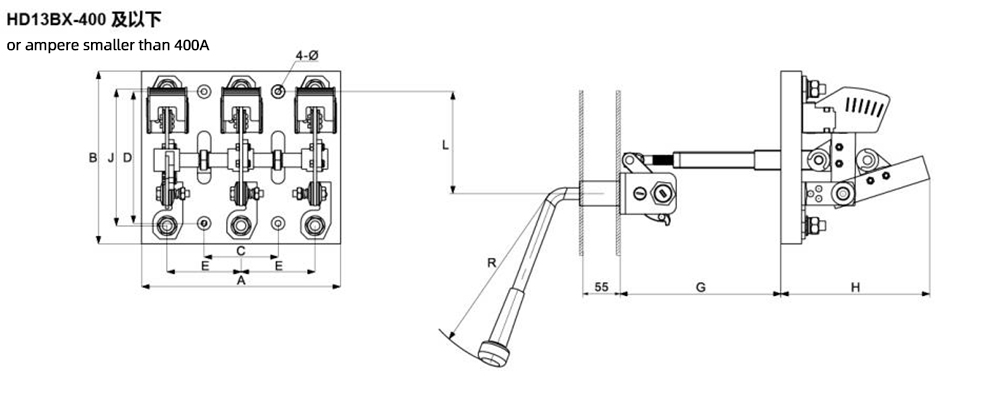

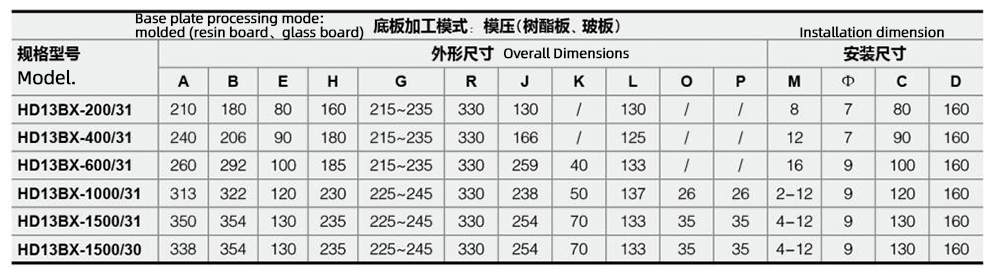

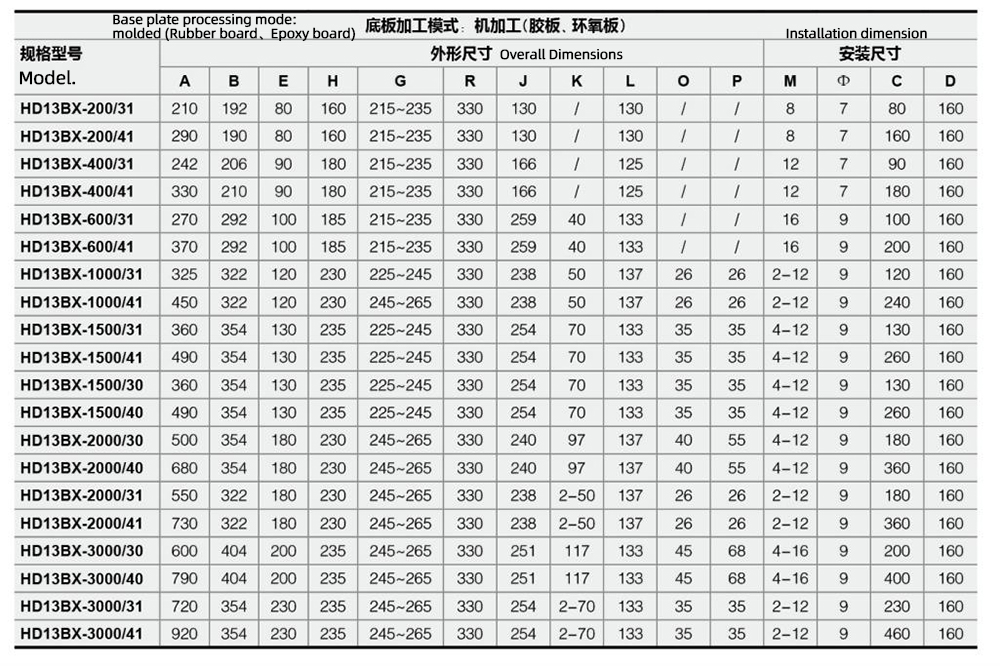

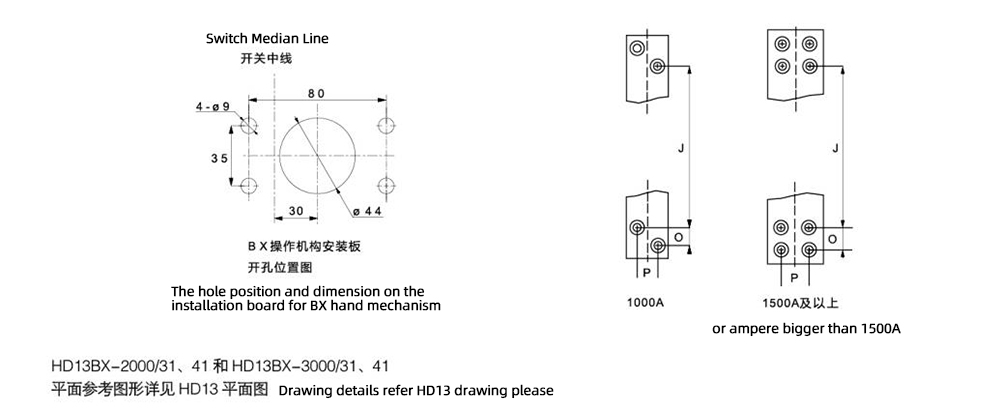

Dimensión
Parámetros
| Corriente térmicaIth/A(A) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3000 |
| Corriente nominale (A) | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 | 400 | 400 |
| Tensión nominal de aislamiento (V) | 100 | 200 | 400 | 600 | 1000 | 1500 | 2000 | 3000 |
| Tensión nominal (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 690 | 690 |
| Tiempos de resistencia eléctrica | 10000 | 8000 | 8000 | 5000 | 5000 | 5000 | 3000 | 3000 |
| 1 s calificado corto – tiempo de resistencia a la corriente (Ka) | 1000 | 1000 | 1000 | 500 | 500 | 500 | 300 | 300 |
| Fuerza operativa (N) | 10 | 10 | 15 | 20 | 25 | 35 | 40 | 40 |
| Corriente térmicaIth/A(A) | ≤ 300 | ≤ 300 | ≤ 400 | ≤ 400 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 |

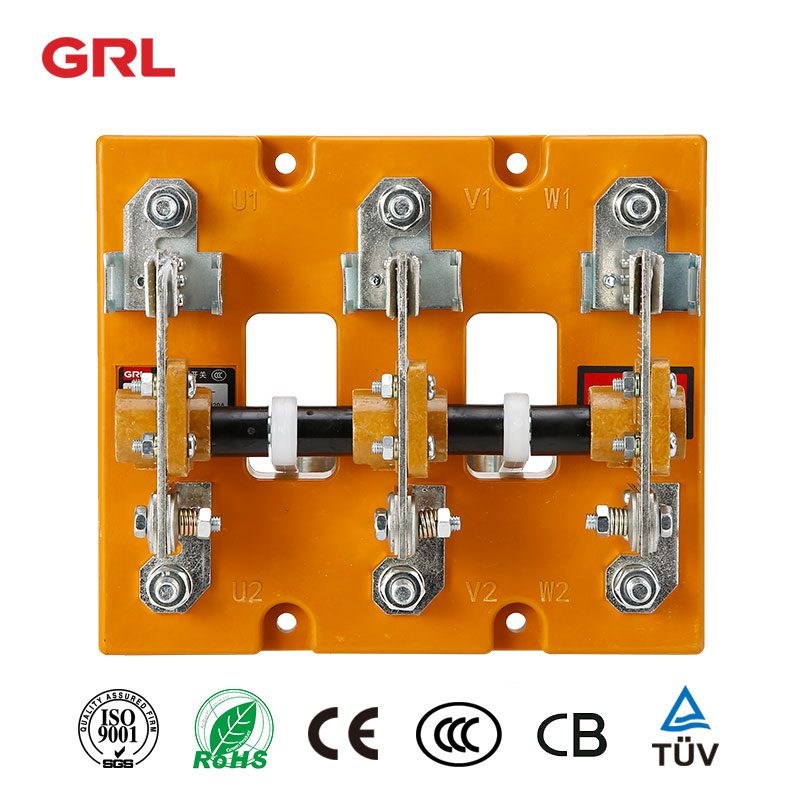

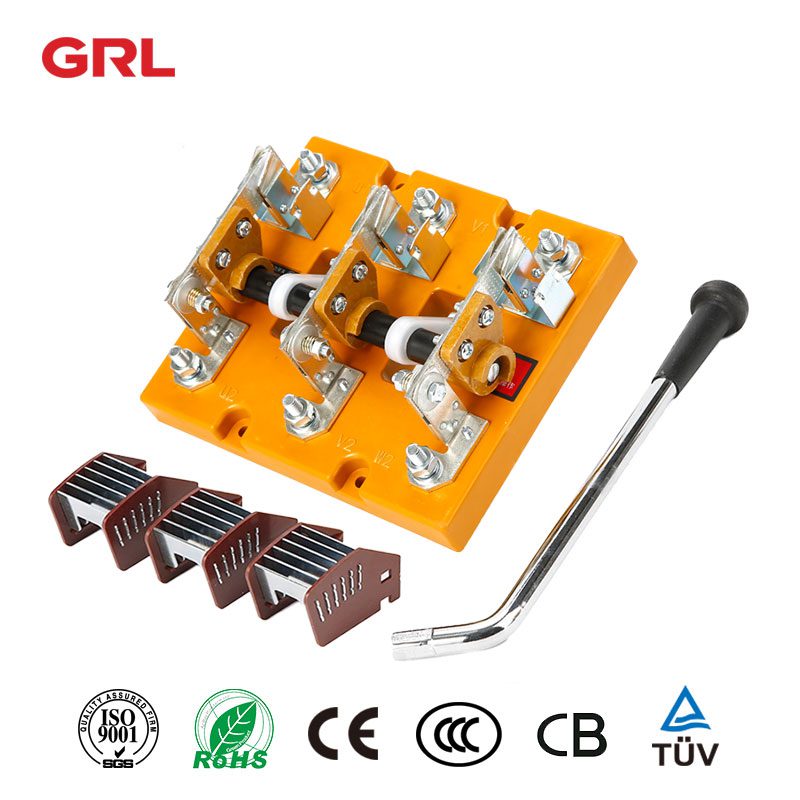

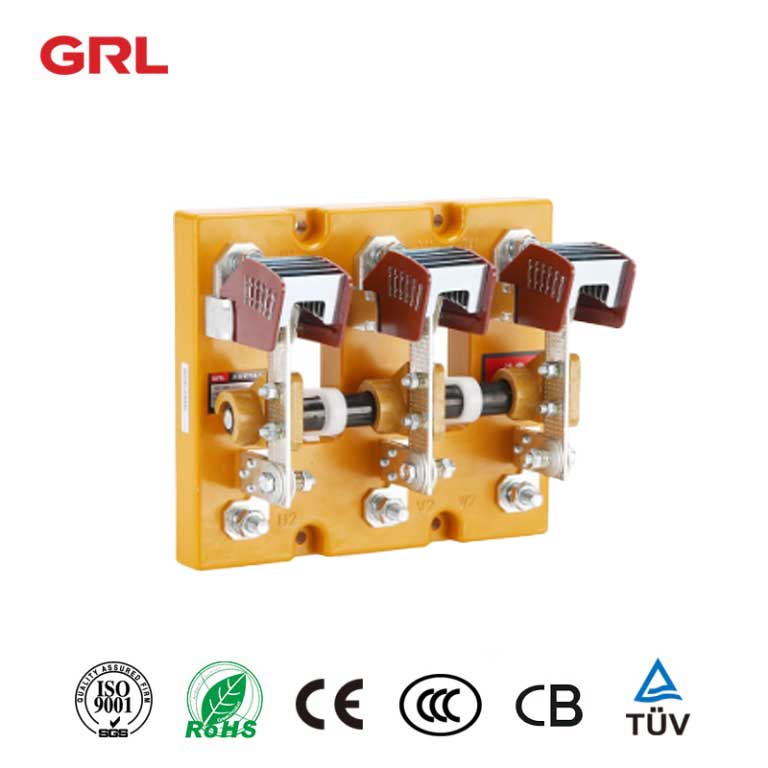

Los componentes del interruptor de cuchillo HD13BX
El interruptor de cambio de cuchillo HD13 es adecuado para los paneles de distribución °C 50Hz, tensión nominal de hasta AC690V y ampere t nominal hasta 3150A. Utilizado para cerrar y romper de forma infrecuente manualmente los circuitos de corriente, o las conmutaciones de desconexión.Con un mango de funcionamiento medio, el interruptor se aplica principalmente en el sistema de alimentación, se trabaja como interruptor de rotura de carga, no se corta el circuito con el interruptor de cuchillo corriente.HD13BX
Características
– – Cobre (99,99 %) Contactos; estaño – Superficie de chapado
– – Con cámaras arqueadas
– Operación rotativa
– – Temperatura del ambiente – 5 ~ 40 °
– – altitud de trabajo inferior a 2000m
Ayuda de selección
– – Máx. a 3150A
El polo 3 y el polo 4
– – Cableado frontal o cableado trasero
– – con o sin cámaras arqueadas
