Modo:HD11FG
Actual:100A, 200A, 400A, 630A, 1000A
Tensión:AC400V/690V
Material:Base DMC, contacto con cobre, marco ABS
Certificado:
Correo electrónico:[email protected]
1.Modelo No.
2. Dimensión
3.Parámetros
4.Los componentes
5.Envasado
6. Embalaje y envío
Modelo no.
| Artículo | Orden No. | Actualidad | Condiciones de trabajo |
| 1 | HD11F – 100/38 | 100A | La temperatura ambiente: +5 °C ~ + 40 °C · La ubicación de la instalación debe estar a una altitud inferior a 2000 m & nbsp; Humedad: Cuando la temperatura más alta es +40 °C, la humedad relativa del aire no supera el 50%. Se puede permitir una mayor humedad relativa a una temperatura más baja, como el 90% a 20 °C. Deben adoptarse medidas para la condensación ocasional debido a cambios de temperatura ambiente. & nbsp; Calificación de la contaminación del medio ambiente & nbsp; El interruptor debe instalarse en un lugar donde no haya temblores significativos, vibraciones de choque, y viento y lluvia. El interruptor debe instalarse en un lugar en el que no haya medio explosivo ni gas y polvo que puedan corroer el metal y destruir el aislamiento. & nbsp; El material aislante puede alcanzar el pirorretardante de grado V0 |
| 2 | HD11F – 200/38 | 200A | |
| 3 | HD11F – 400/38 | 400a | |
| 4 | HD11F – 630/38 | 630A | |
| 5 | HD11F – 1000/38 | 1000A | |
| 6 | HD11F – 200/48 | 200A | |
| 7 | HD11F – 400/48 | 400a | |
| 8 | HD11F – 630/48 | 630A |

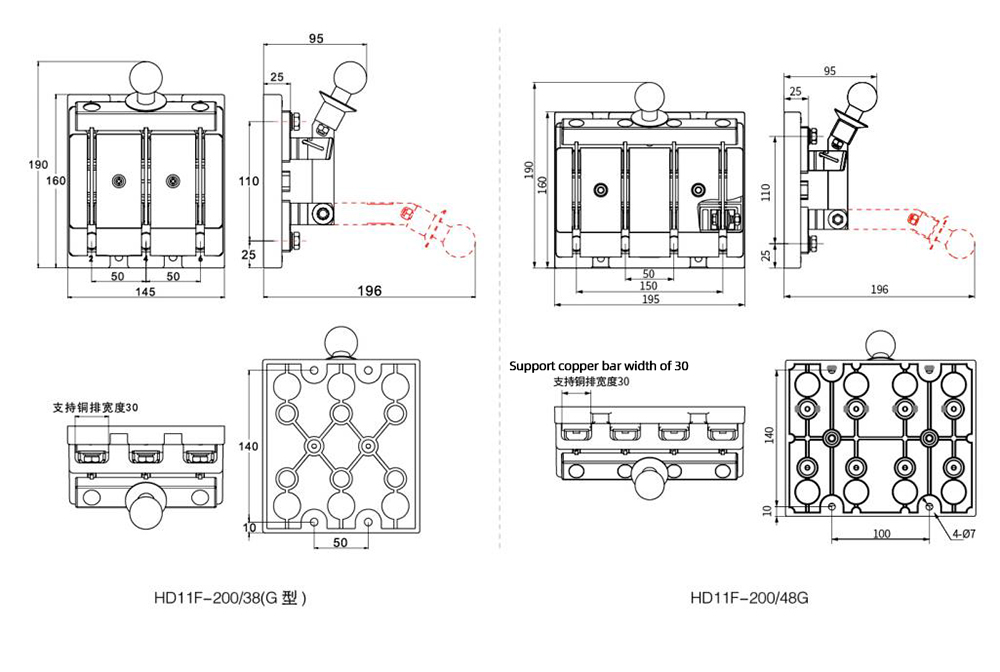

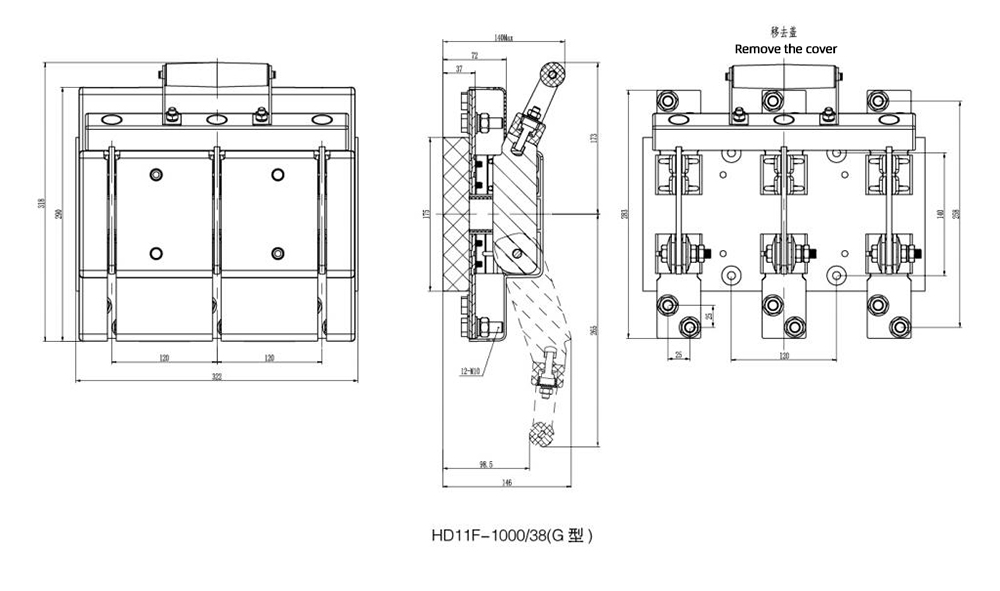

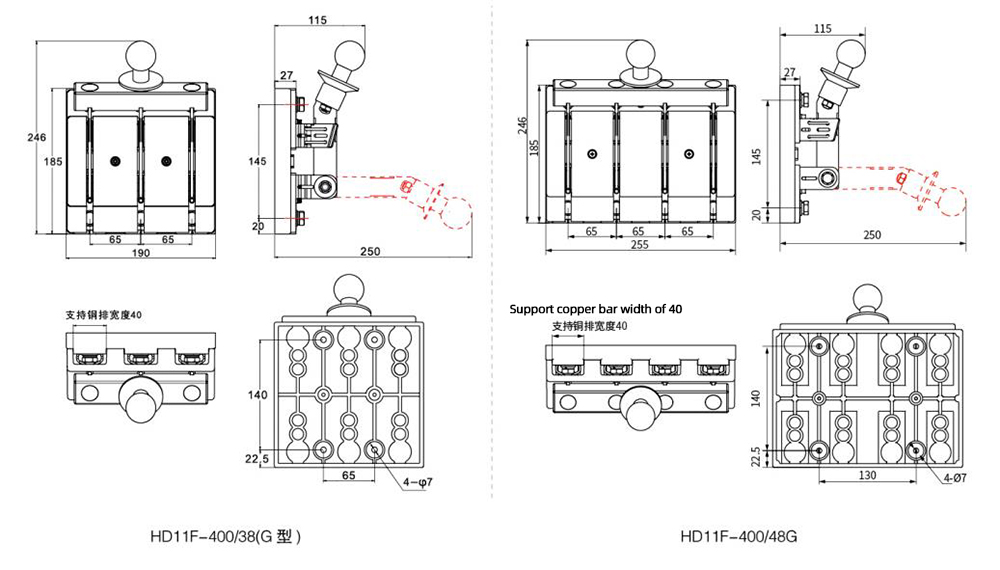

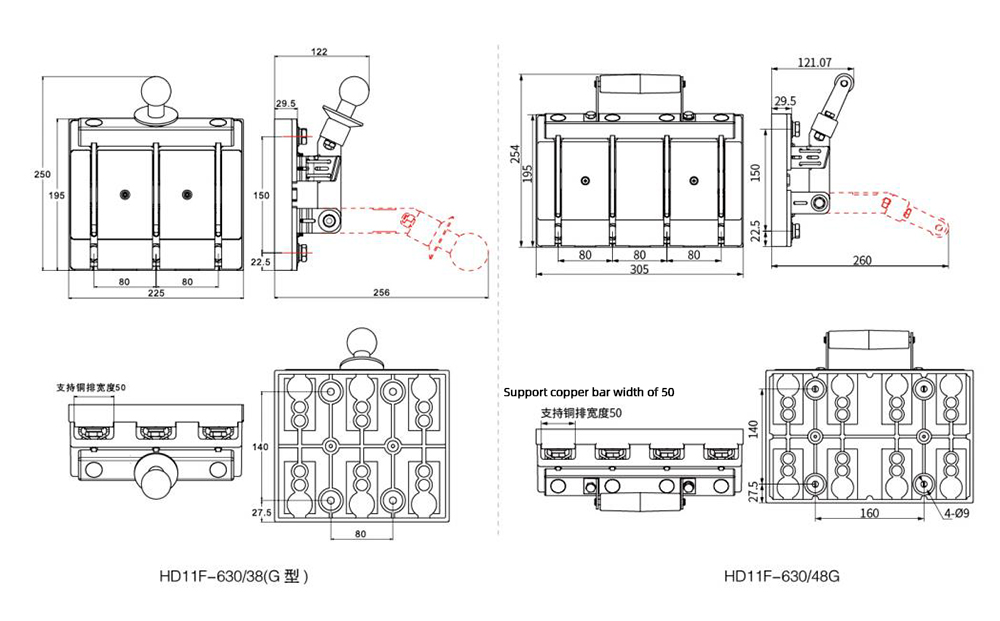

Dimensión
Parámetros
| Corriente térmicaIth/A(A) | 250 | 400 | 630 | 1000 | |
| Corriente nominal (A) | 100/160 | 200/ 250 | 400 | 630 | 1000 |
| Tensión nominal de aislamiento (V) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Tensión nominal (V) | 400/690 | 400/690 | 400/690 | 400/690 | 400/690 |
| Tiempos de resistencia eléctrica | 8000 | 8000 | 5000 | 5000 | 3000 |
| 1sRated corto-tiempo soportar la corriente (Ka) | 6 | 10 | 15 | 12 | 25 |
| Fuerza operativa (N) | ≤ 100 | ≤ 150 | ≤ 150 | ≤ 250 | ≤ 250 |
Los componentes del interruptor de cuchillo HD11FG
INTRODUCCIÓN
El conmutador de cuchillo HD11 es adecuado para los paneles de distribución a 50Hz, tensión nominal de hasta AC690V y ampere t nominal hasta 1600A. Se utiliza para cerrar y romper con frecuencia manualmente circuitos de corriente, o interruptores de desconexión en paneles de distribución de tensión inferior.
El último interruptor de cuchillo actualizado mejora el rendimiento de la protección de la seguridad personal, para prevenir choque eléctrico accidental.HD11FG interruptor de cuchillo
Características
– – Cobre (99,99 %) Contactos; estaño – Superficie de chapado
– – Con cubierta protectora
– – Funcionamiento manual
– – Temperatura del ambiente – 5 ~ 40 °
– – altitud de trabajo inferior a 2000m
Ayuda de selección
– – Max a 1600A
El polo 3 y el polo 4
– – Cableado frontal o cableado trasero
– OEM & ODM
