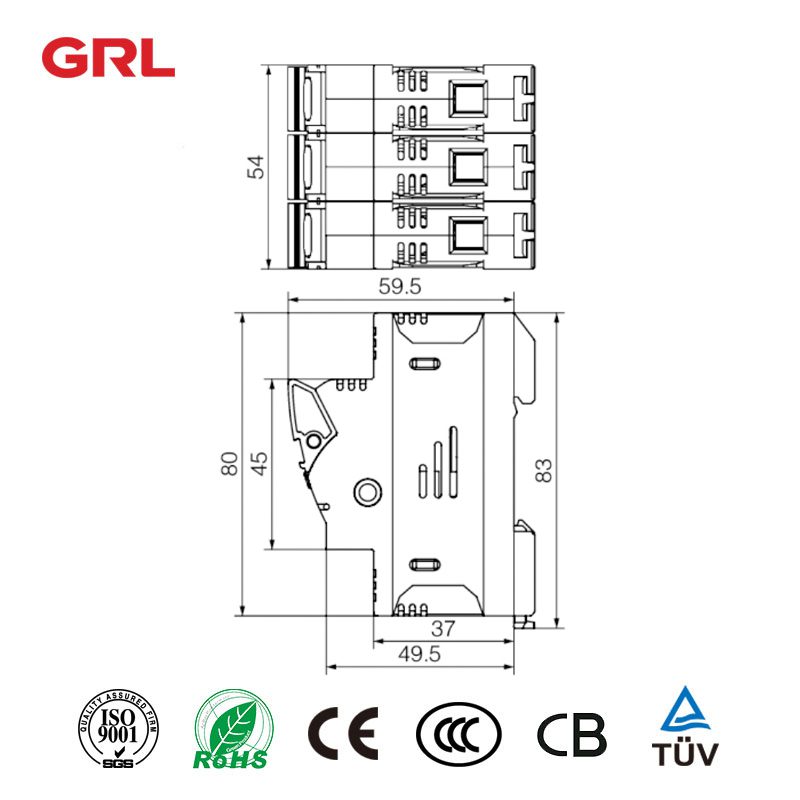

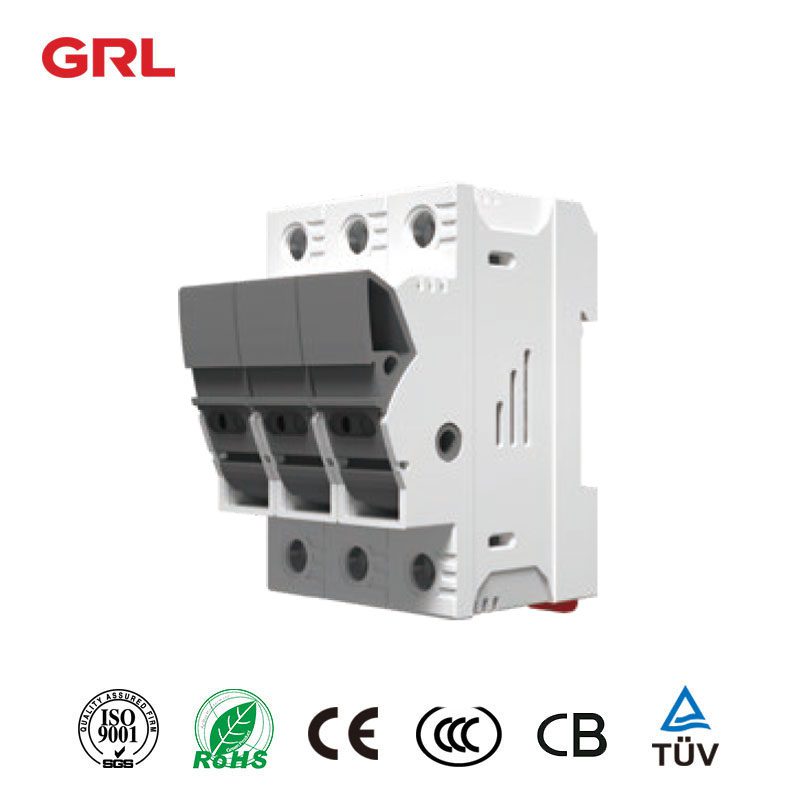

GRL Fusibles RT18-32-3P tamaño de fusible 10 * 38


Mod elo de Produc to :El RT 18 – 32

Des crip ción :Desc one ctor del interrup tor de fus ibles , estructura estándar sin línea n ulo , estructura estándar con línea n ulo a la derecha

El polo :3 P

M ét odo de monta je :Insta lación ferrovi aria

R ango de cable ado :0, 75 – 25 mm ^ 2

Tama ño del fus ible :10 * 38

Cor ri ente oper ativa nominal Ie :32 A (500 V AC) / 25 A (6 90 V AC)

Ten sión de funcion amiento UE :500 V AC / 6 90 V AC

Volta je de ais lami ento nominal :800 V

Im pul so nominal resist ir corri ente Ip k :6 k V

C apac idad de rup tura con fus ible :100 k A (500 V AC) / 50 k A (6 90 V AC)

Categ or ía de uso con fus ible :g g

El IP :IP 20

Refer encia :I EC 60 26 9 – 2 GB / T 13 53 9. 2

Pala bras cla ves :F us ible Hol der RT 18 – 3 P



¿Cómo conectas un soporte de fusibles?

El cableado de un soporte de fusibles implica conectar los cables necesarios a los terminales de soporte de fusibles para crear una conexión eléctrica segura y adecuada. Aquí están los pasos generales para cablear un soporte de fusibles:

1.Recuperar los materiales necesarios: usted necesitará unSoporte de fusibles, cables apropiados, strippers de alambre, y herramientas de enredo o soldadura.

2.Determinar el tamaño del alambre y la habilitación de fusible: Asegúrese de que el tamaño del alambre coincida con la calificación actual del circuito y del soporte de fusibles. Consulte las especificaciones del fabricante o los códigos eléctricos para determinar el tamaño apropiado del alambre y la habilitación de fusibles.

3.Prepare los cables: tira el aislamiento de los extremos de los cables utilizando strippers de alambre. Destripar una longitud adecuada de aislamiento para asegurarse de que tiene suficiente alambre para hacer conexiones seguras a las terminales de soporte de fusibles.

4. Insertar los cables en las terminales de soporte de fusibles: la mayoría de los portafusibles tienen tornillos terminales o clips para conectar los cables. Afloje los tornillos terminales o abra los clips para crear espacio para la inserción del alambre. Inserte el extremo desmontado del alambre en el terminal apropiado, asegurándose de que el alambre esté completamente sentado y haciendo un buen contacto con el terminal.

5.Secure los cables: Apriete los tornillos terminales o cierre los clips para mantener los cables en su lugar de forma segura. Asegúrese de que las conexiones son estrechas para proporcionar una conexión eléctrica fiable. Si se utilizan conexiones encriptadas, romp el cable y el terminal juntos utilizando herramientas de crimpado.

6.Repetir para cables adicionales: si el soporte de la espoleta tiene múltiples terminales para múltiples cables, repita el proceso para cada alambre, asegurándose de conectarlos a los terminales apropiados.

7. Introduzca el fusible: Inserte el fusible apropiado en el soporte de la espoleta, asegurándose de que coincida con el rating actual del circuito y esté bien sentado.

8.Probar la conexión: Después de cablear el soporte de fusibles, realizar una inspección exhaustiva de las conexiones para asegurarse de que están seguras y correctamente apretados. Una vez satisfecho, puede energizar el circuito y probar su funcionalidad.

Nota: Es esencial seguir las prácticas de seguridad eléctrica cuando se trabaja con cableado eléctrico. Si no está seguro acerca del proceso de cableado o carece de experiencia, se recomienda consultar a un electricista cualificado para recibir asistencia.

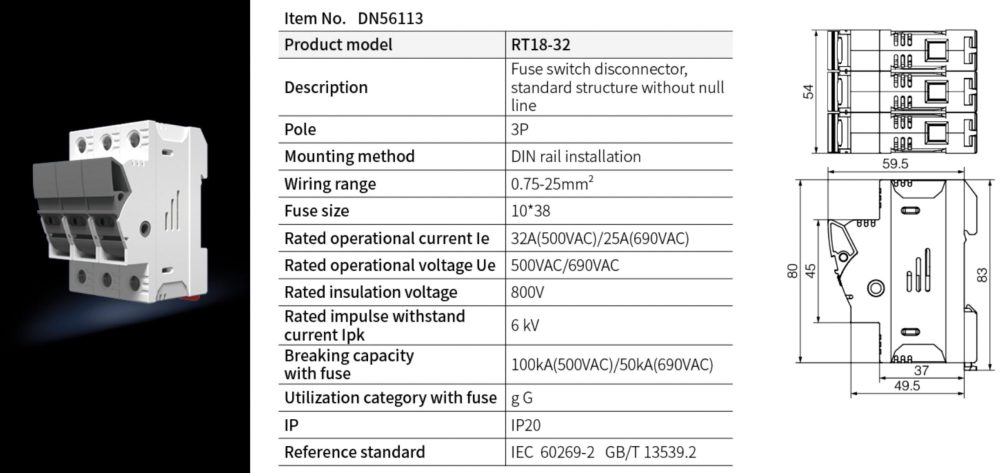

Fusibles Holder RT18 – 32 – 3P Tamaño de fusible 10*38 3P

fuses holder

Tema No. DN56113

Modelo de producto RT18 – 32 – 3P
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2

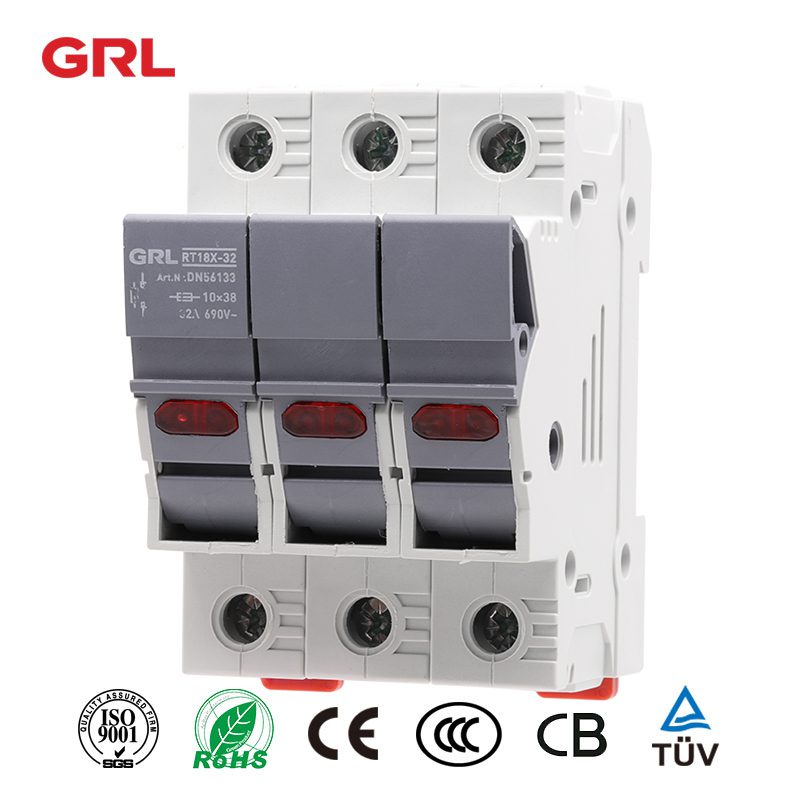

Fusibles Holder RT18X – 32 – 3P con indicador LED tamaño de la fusible 10* 38 3P

30 Amp fuse holder RT18X-32 with LED indicator 3P

Tema No. DN56133

Modelo de producto RT18X – 32 – 3P
DESCRIPCIÓN Desconector de interruptor de fusible con indicador LED
Polo 3p
Método de montaje INSTALACIÓN RIELAR
Método de cableado 0,75 – 25 mm2
Tamaño de la espoleta 10* 38
Corriente operativa nominal le 32A (500VAC)/25A (690VAC)
Tensión de funcionamiento nominal UE 500VAC/690VAC
Tensión nominal de aislamiento 800V
Impulso nominal con corriente LPK estangd 6KV
Capacidad de rotura con fusible 100KA (500VAC) / 50KA (690VAC)
Categoría de utilización con fusible GG
Tensión indicadora LED 110 – 690VAC/DC
P.I. IP20
Norma de referencia IEC 60269 – 2 GB/T 13539.2
