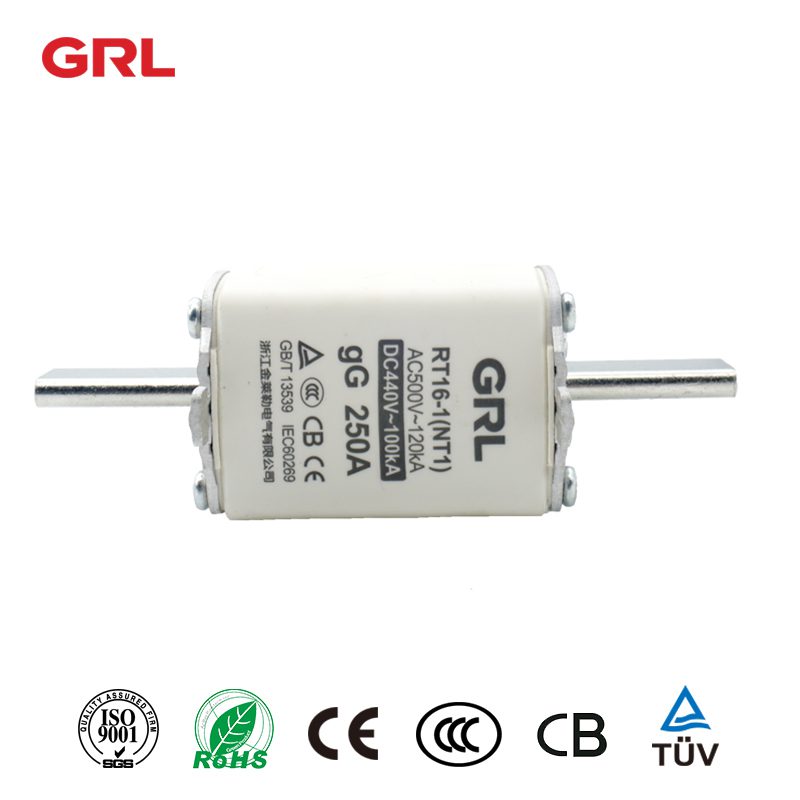

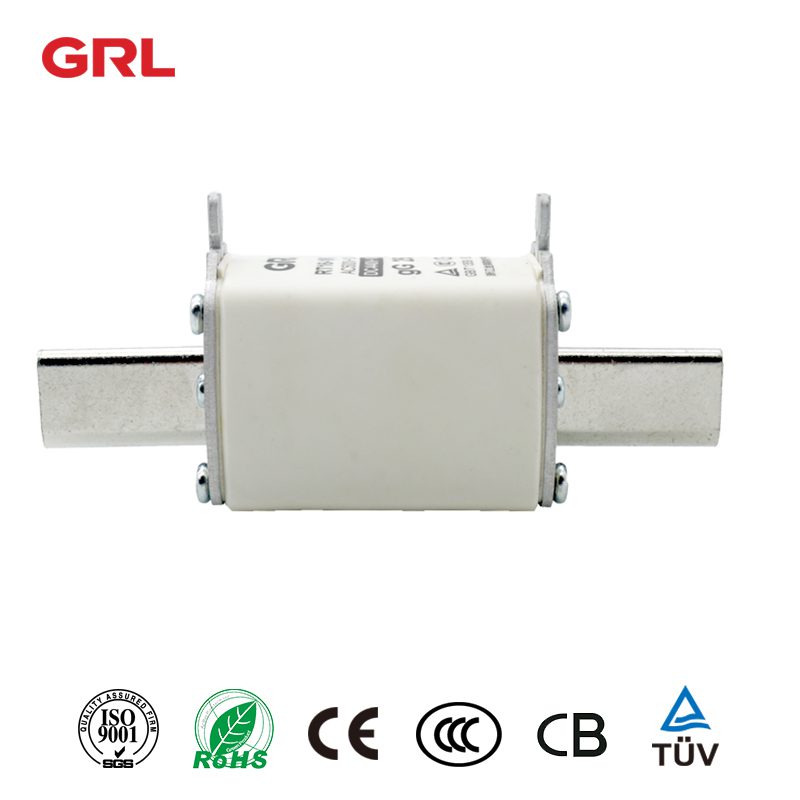

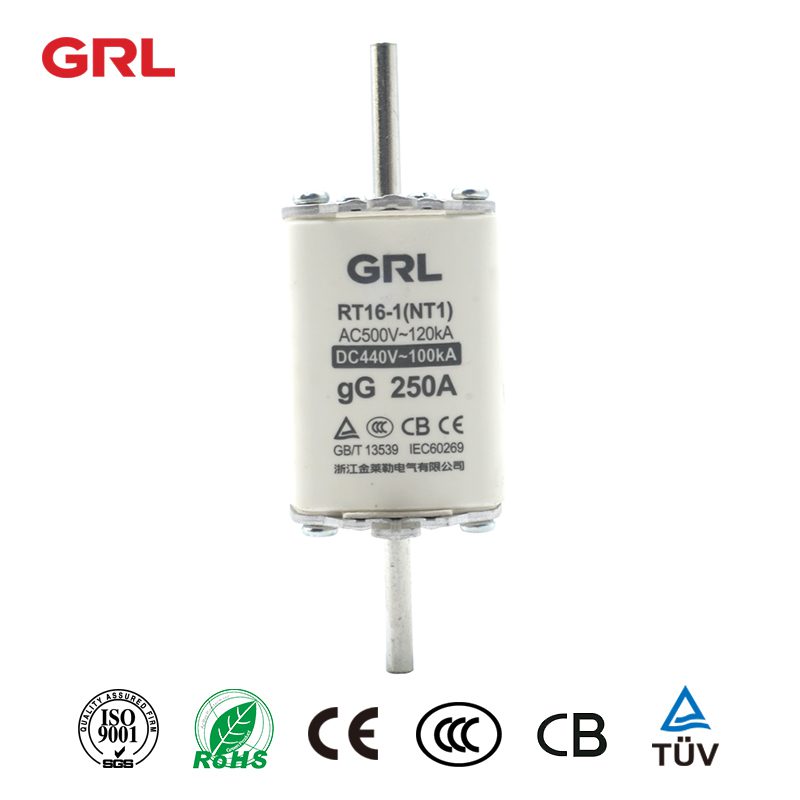

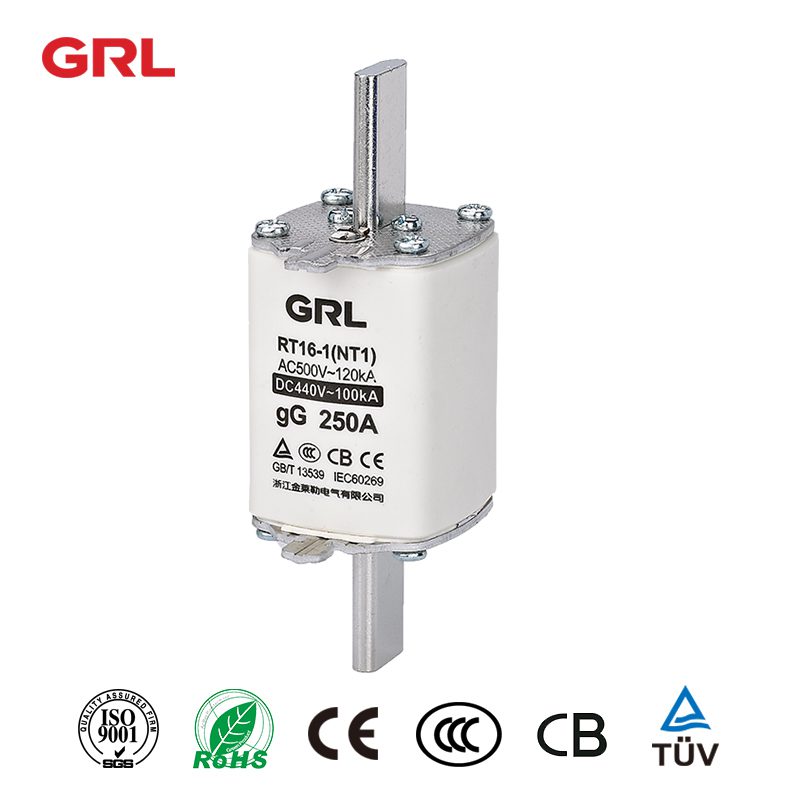

NH1 enlace fundido RT16 – 1

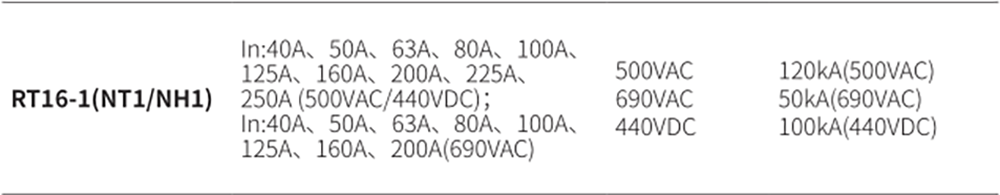

Tema no. | Corriente nominal en | Voltage calificado | Capacidad de ruptura (con fuse) |
NT1 NT1 NT1 NT1 | En: 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A (500VAC/440VDC); En: 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A (690VAC) | 500VAC 690VAC 440VDC | 120KA (500VAC) 50KA (690VAC) 100KA (440VDC) & nbsp; |

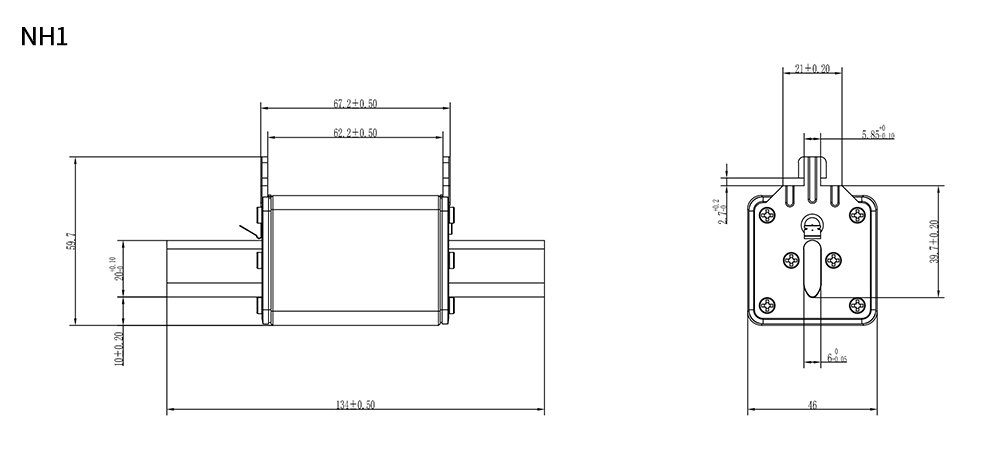

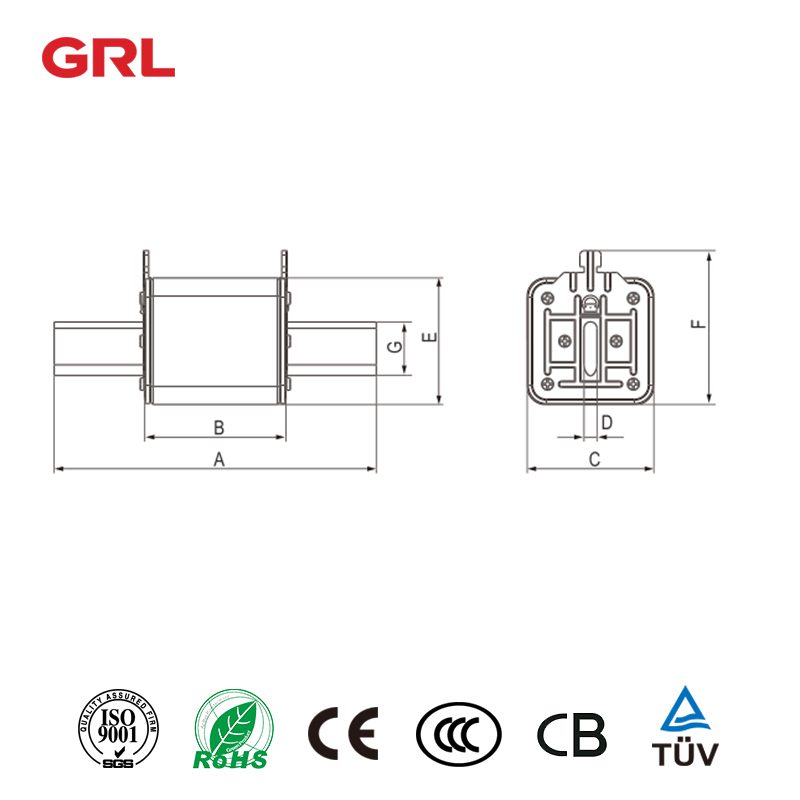

Dibujos de productos
Parámetros Link de fusible
Artículo del producto | RT16 (NT/NH) Fuse Link |
Corriente nominal | 2A – 630A |
Tensión nominal | 500VAC/690VAC/250VDC |
Capacidad de ruptura (Ka) | 120kA (500V), 50kA (690V) |
Estándar | IEC 60269, CE |
Aplicaciones | Sistema de control de potencia, equipo eléctrico de la industria |
Los componentes del enlace de espoleta
El fusible se compone principalmente de placa de cubierta, tapón, contacto con cuchillos, elemento de fusible, relleno y cuerpo cerámico.
CSobre la placa:GRL adopta aleación de aluminio de alta resistencia. El relieve superficial hace que el producto sea más hermoso y el diseño de un endurecimiento hace que el producto sea más firme y fiable.
Enchufe:GRL adopta material de nylon de alta resistencia, que es más resistente a altas temperaturas
CuchilloContacto:El diseño integrado en lugar de la estructura de remachamiento del cobre tiene un rendimiento más fuerte y un aumento de temperatura más bajo.
Elemento de espoleta:GRL adopta una tira de cobre de alto rendimiento, y el diseño del elemento de fusible es más razonable y la capacidad de rotura es más fuerte.
Rellenador:GRL adopta arenas de silicona de alta pureza.
Fusocuerpo:GRL adopta porcelana de alta frecuencia.
