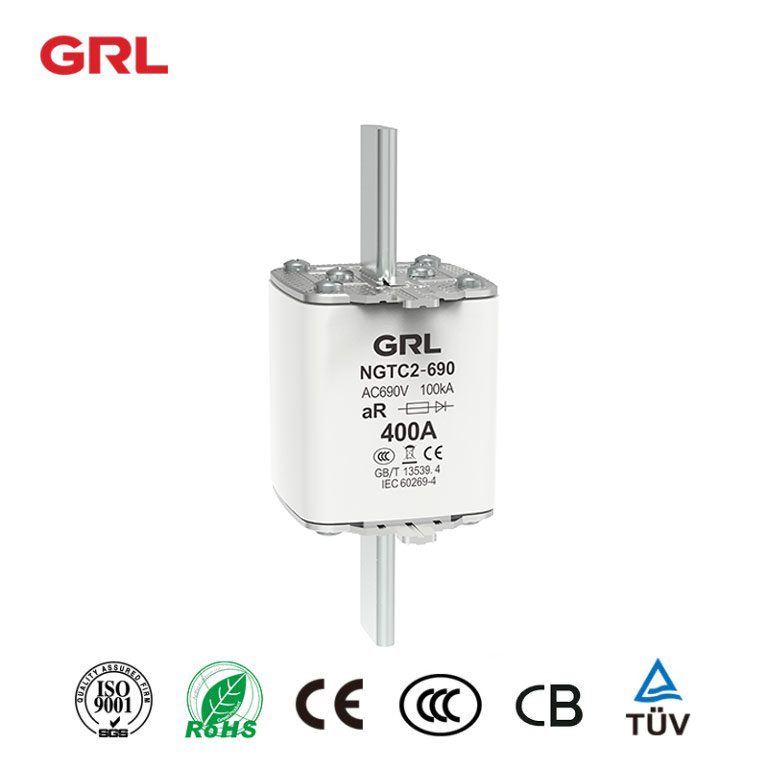

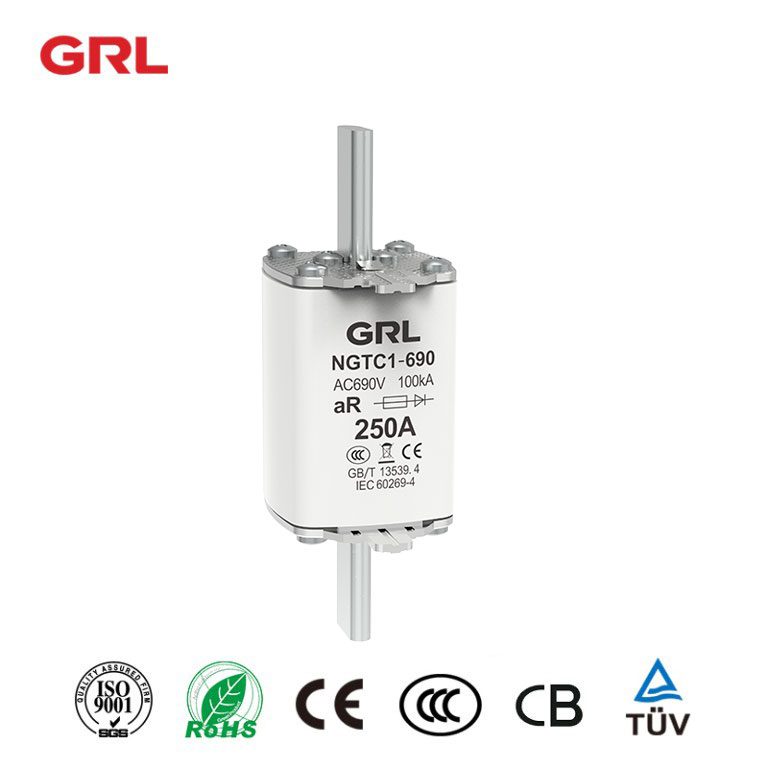

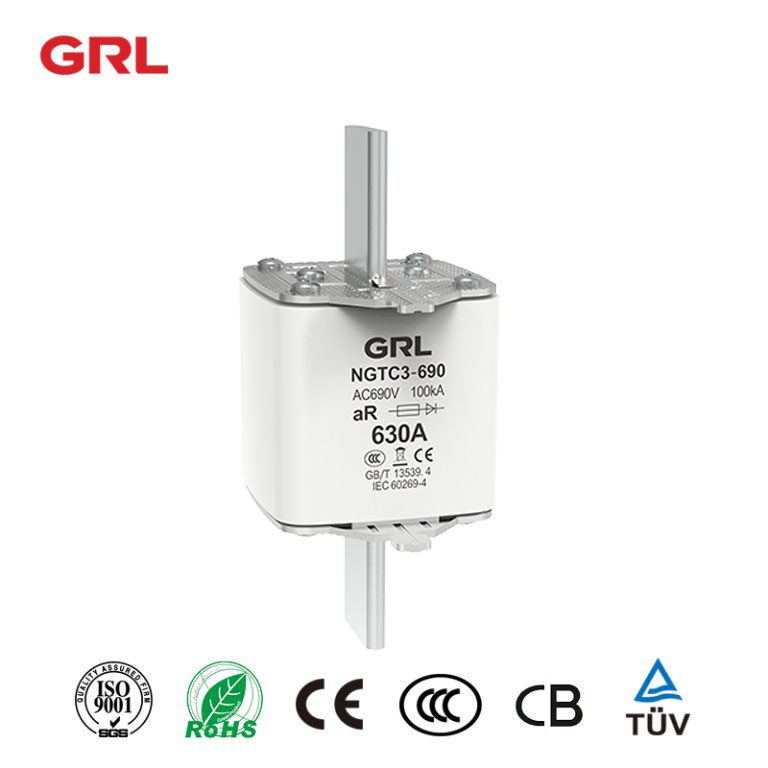

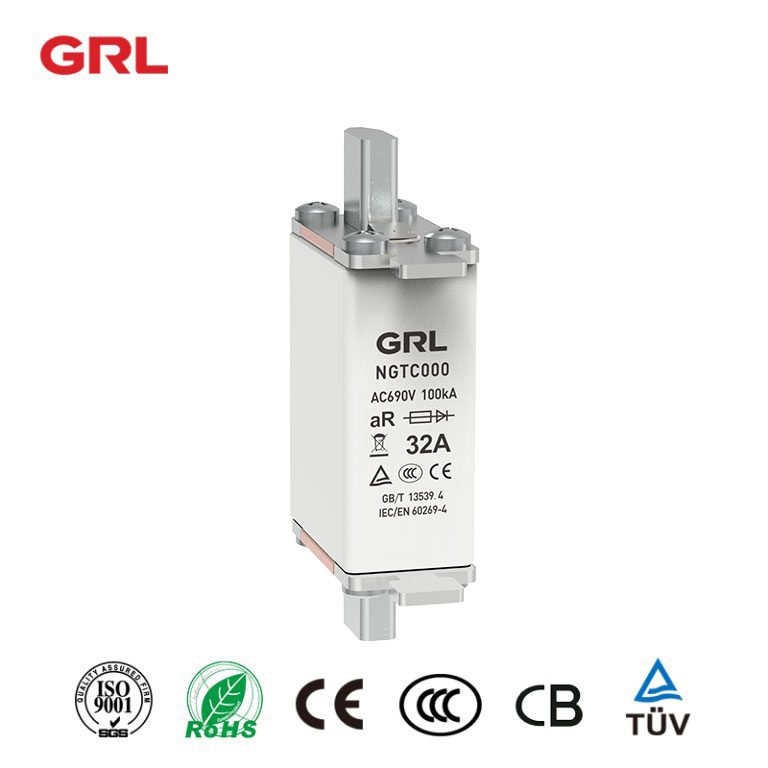

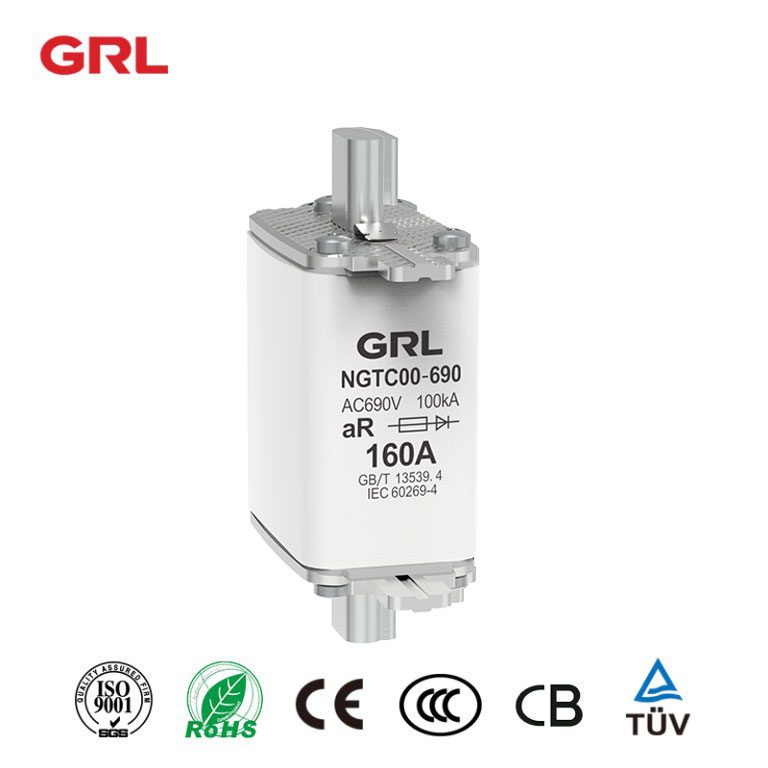

Enlaces de fusibles de acción rápida serie NGTC 400V 690V 1000V enlace de fusibles de protección de semiconductores

· Fast – Acting Fuse enlaza la serie NGTC

Descripción del producto

Los enlaces de fusibles de protección de equipos semiconductores de la serie NGTC son adecuados para sistemas de CA, con tensiones nominales de 400V, 690V y 1000V, y corrientes nominales de 10A a 800A. Se utilizan para la protección de cortocircuito de componentes semiconductores y equipo completo compuesto por ellos.

Todos los indicadores de rendimiento del producto cumplen con GB/T13539.4/IEC 60269 – 4.

Parámetros básicos de los enlaces de fusibles

* Indica que la especificación actual sólo es aplicable a AC400V y AC690V

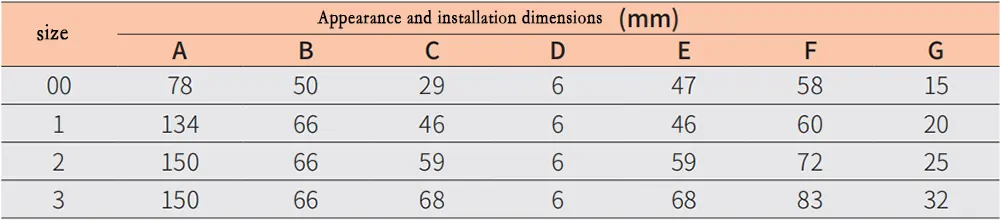

Dimensiones de apariencia e instalación

¿Existen tamaños estándar para los fusibles de semiconductores, y cómo influyen estas dimensiones en las decisiones del comprador?

<>

El tamaño de una espoleta es un factor importante porque no sólo determina si la espoleta encajará físicamente en el espacio previsto, sino que también se relaciona con sus índices de corriente y tensión y su capacidad para disipar el calor. Estos son aspectos clave en relación con los tamaños estándar de los fusibles de semiconductores y su impacto en las decisiones del comprador:

& nbsp;

Tamaños estándar

1.Los fusibles de cartridge:· Estos son uno de los tipos más comunes de fusibles de semiconductores, disponibles en tamaños estándar como 10×38 mm, 14×51 mm y 22×58 mm. Se utilizan ampliamente en aplicaciones industriales y comerciales.

& nbsp;

2. Espoletas de espada:· Frecuentes en aplicaciones automotrices, estos fusibles tienen tamaños estándar como mini, estándar y maxi, cada uno progresivamente más grande y capaz de manejar corrientes más altas.

& nbsp;

3. Las espoletas del Monte Surface:Si se utilizan en dispositivos electrónicos, estas espoletas vienen en tamaños estándar como 0402, 0603, 1206, etc., que indican su longitud y anchura en pulgadas (por ejemplo, 0402 significa 0,04 pulgadas por 0,02 pulgadas).

& nbsp;

4. Espoletas corporales escuadradas:· Se trata de espoletas más grandes utilizadas en aplicaciones de alta potencia y vienen en dimensiones estandarizadas adecuadas para diferentes ratings actuales.

& nbsp;

Influencia en las decisiones del comprador

1. Limitaciones de espacio físico:· El espacio disponible en el equipo o en la placa de circuito es una consideración primordial. Los compradores deben garantizar que la espoleta se ajuste al espacio designado sin aglomerar o interferir con otros componentes.

& nbsp;

2.Current and Voltage Ratings:En general, las espoletas más grandes pueden manejar corrientes y tensiones más altas. Los compradores deben equilibrar las limitaciones de tamaño con los requisitos eléctricos de la aplicación.

& nbsp;

3. La disipación del calor:· Espoletas más grandes normalmente disipan el calor de manera más eficaz. En aplicaciones con altas cargas de corriente o donde la gestión térmica es una preocupación, esto podría influir en la elección de tamaños más grandes.

& nbsp;

4.Compatibilidad de designación de circuito:· En el caso de las placas de circuitos impresos (PCB) y otros conjuntos electrónicos compactos, el tamaño de la espoleta debe ser compatible con el diseño del circuito. Esto a menudo requiere seleccionar a partir de tamaños de montaje de superficie estandarizados.

& nbsp;

5.Asunto de sustitución:· En las aplicaciones en las que es posible que sea necesario sustituir periódicamente las espoletas, la accesibilidad y la facilidad de manejo pueden ser importantes. Esto es especialmente cierto en el sector automovilístico y en algunas aplicaciones industriales.

& nbsp;

6.Requisitos reglamentarios y de seguridad:· Ciertas aplicaciones pueden tener requisitos de seguridad o reglamentarios que especifiquen o limiten el tamaño y el tipo de espoleta que puedan utilizarse.

& nbsp;

7.Cosas consideraciones:Las espoletas más grandes tienden a ser más caras, por lo que a menudo existe un comercio entre el tamaño (y la capacidad asociada) y el costo.

& nbsp;

CONCLUSIÓN

En resumen, mientras que los tamaños estándar para los fusibles semiconductores proporcionan un nivel de uniformidad y previsibilidad, la selección del tamaño apropiado está influenciada por una combinación de consideraciones físicas, eléctricas, térmicas y reglamentarias. Los compradores deben evaluar cuidadosamente estos factores para asegurarse de que elijan una espoleta que no sólo se ajuste a sus necesidades de espacio, sino que también satisfaga las necesidades eléctricas y de seguridad de su aplicación.
