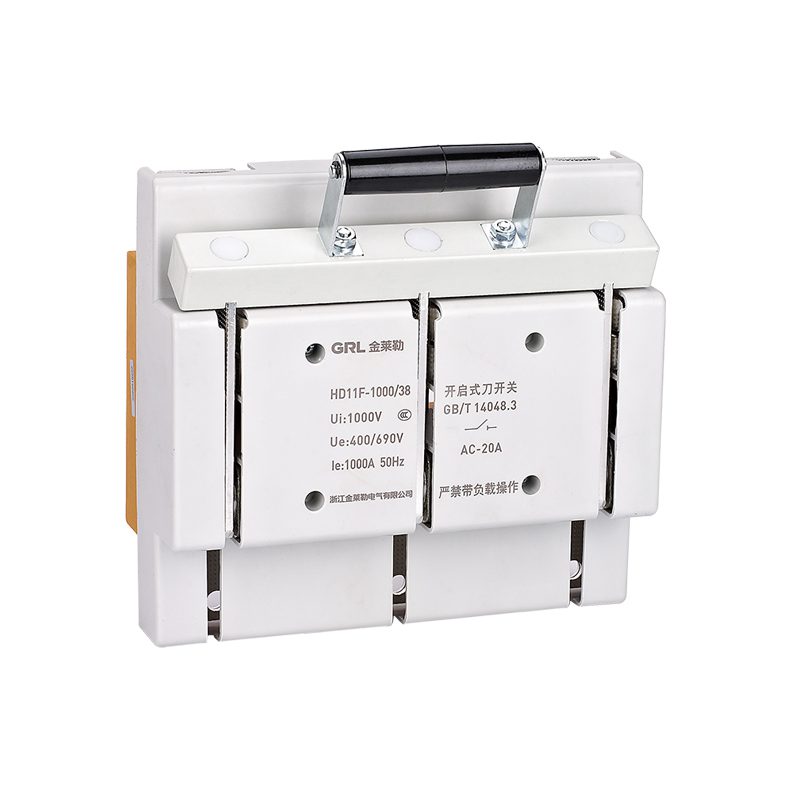

Switch de cuchillo eléctrico

Conmutador eléctrico de cuchillo + se compone principalmente de cuchillo de contacto en movimiento, bloque de contacto fijo de contacto, entrada y salida de bloque de línea, estas partes conductoras se fijan en la placa inferior de porcelana. Junto con otros dispositivos de protección: arco – cámara de extinción, fusible, etc., todos cubiertos por una cubierta aislante.

Así que cuando el cuchillo está cerrado, el operador no toca la parte viva. La cubierta protectora es asegurarse de que los polos están separados entre sí para evitar el cortocircuito causado por el arco entre polos;

Evitar que el arco salga volando de la cubierta, quemar al operador; evitar que las partes metálicas caigan sobre el cuchillo para formar un cortocircuito entre los polos.

El papel del interruptor de cuchillo eléctrico en el circuito se utiliza principalmente para aislar la alimentación eléctrica o conectar y desconectar manualmente los circuitos de corriente alterna y corriente continua, pero también para la carga de conexión y desconexión infrecuente por debajo de la corriente nominal, como motores pequeños, hornos eléctricos, etc., actúan como interruptor de potencia, interruptor de aislamiento, interruptor de emergencia y protección del circuito.

Hay muchos tipos diferentes de interruptores de cuchillo, tales como 2 fases conmutador de cuchillo, 3 fase y 4 fases conmutador eléctrico de cuchillo, la corriente nominal regular es de 10A ~ 3000A. · Para la carga ordinaria, la corriente nominal del interruptor de cuchillo se puede seleccionar de acuerdo con la corriente nominal de la carga;

Para el motor, considere su corriente pico de arranque hasta 4~7 veces la corriente nominal, al seleccionar la corriente nominal del interruptor de la hoja eléctrica, es mejor elegir unas 3 veces la corriente nominal del motor.

Al instalar el interruptor de cuchillo eléctrico, elija el seco, libre de polvo, no afectado por el lugar brillante de vibración, y equipado con una caja de distribución especial o instalado en la centralita.

La fuente de alimentación está conectada al contacto fijo, y el interruptor se instala en forma formal de acuerdo con las regulaciones, es decir, la placa inferior del cuchillo debe ser perpendicular al suelo, la manija es hacia arriba, el contacto fijo ° se encuentra por encima de la fuente de alimentación, y el contacto móvil está situado debajo de la carga.

Además, la acción de tirar y cerrar el cuchillo debe ser conveniente y flexible. No se puede invertir, es decir, el mango del estado de conexión debe ser hacia arriba.

De lo contrario, en el estado de ruptura, el interruptor de cuchillo puede perder y caer causando una conexión errónea. Al mismo tiempo, no es bueno para ACR – extinguido, porque en la instalación formal, el aire caliente sube, el arco será estirado y fácil de extinguir.

Cuando el cableado, la línea entrante y la línea saliente no se pueden conectar inversamente, de lo contrario puede ocurrir un accidente de choque eléctrico al reemplazar el fusible. No instalar horizontalmente tampoco.
