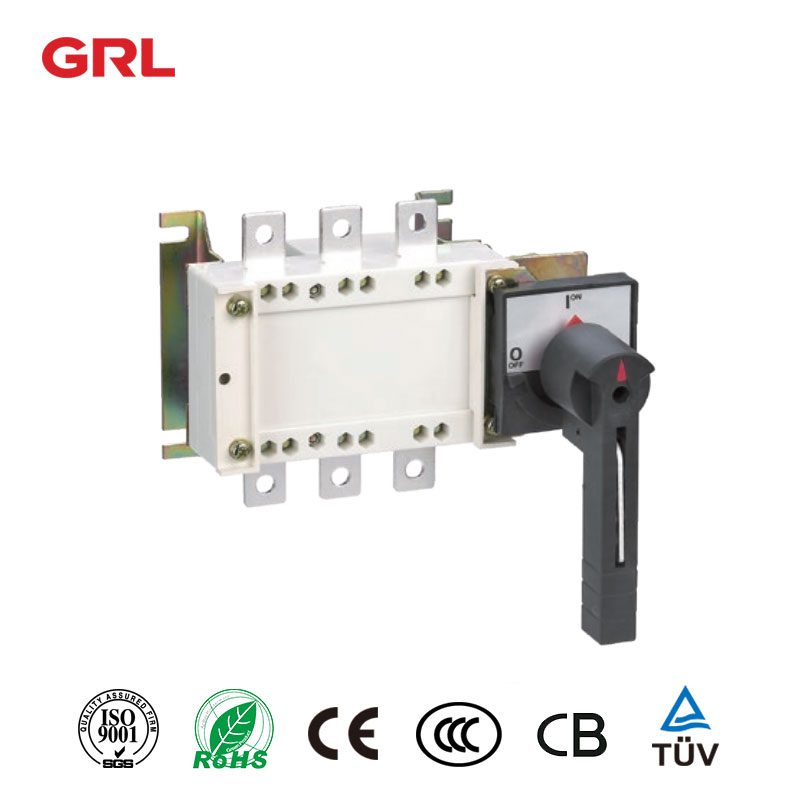

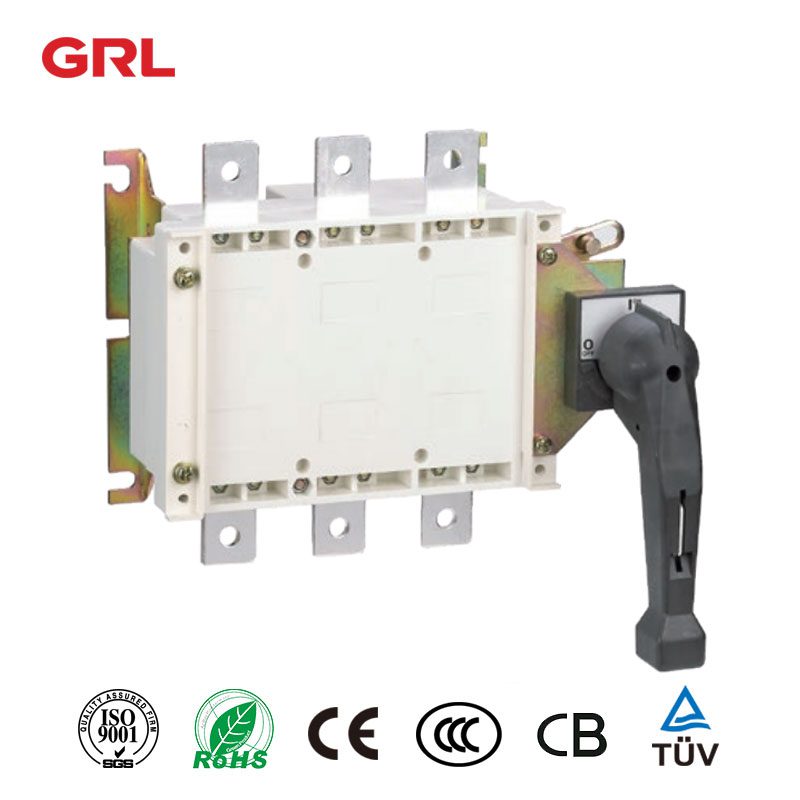

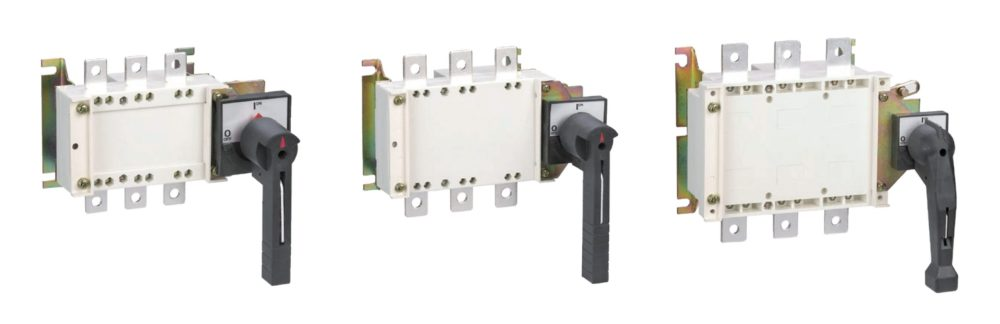

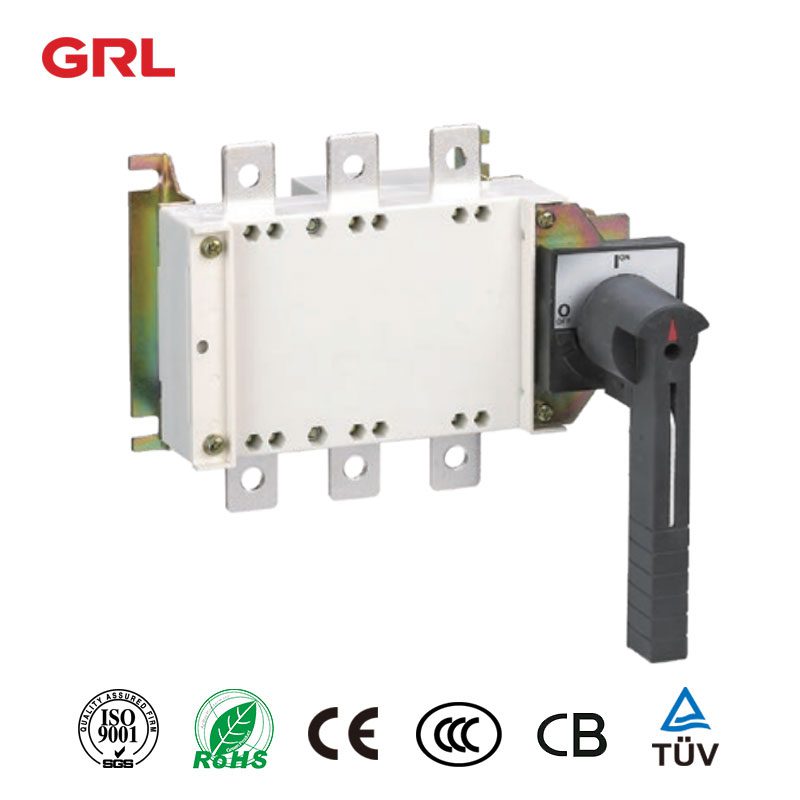

Desconector eléctrico DNH8 (HGL) / Serie C Operación lateral – Desconector de carga
El desconector eléctrico DNH8 (HGL) -125A ~ 3150A / C es adecuado para la conexión y desconexión de circuitos o aislamiento eléctrico. Tiene tres polos y cuatro polos (tres polos + polo neutro interruptible). 1000A y superiores sólo son adecuados para aislamiento eléctrico. Esta serie de interruptores puede proporcionar a los productos ventanas de observación según sea necesario para observar directamente el estado encendido / apagado de los contactos.

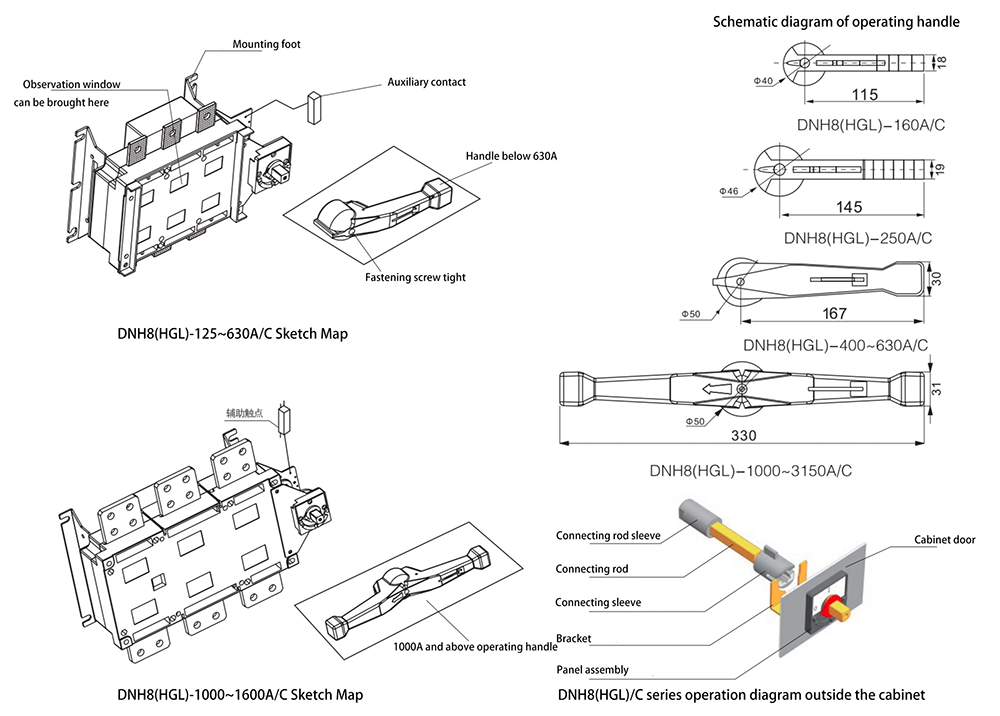

Modo de funcionamiento del desconector eléctrico:
- Operación directa: el mango se instala en el lado derecho del interruptor
- Operaciones fuera del gabinete: el mango se instala fuera del gabinete de distribución de energía
(C significa operación lateral, CK significa operación lateral, con ventana visual)
Desconector eléctrico
- Se pueden instalar dos juegos de contactos auxiliares según sea necesario.
- La varilla de conexión se utiliza para la operación fuera del gabinete
Las propiedades eléctricas y mecánicas son las mismas que las de
Operación lateral – Disconector de carga
Leer en la página web¿Qué es el interruptor de aislamiento?

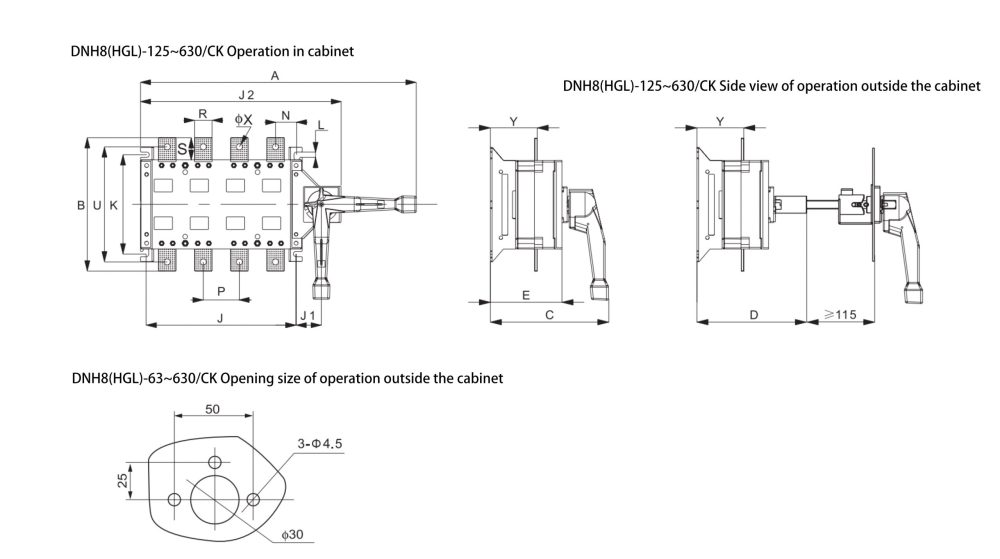

| Especificaciones | Dimensión general | Dimensión de instalación | |||||||||||||||
| In | A | B | C | D | E | J1 | J2 | N | P | R | S | U | X | Y | J | K | L |
| 125a/3 | 273 | 135 | 147 | 156 | 83 | 29 | 195 | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 | 7 |
| 125a4 | 303 | 135 | 147 | 156 | 83 | 29 | 225 | 22 | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 | 7 |
| 160A/3 | 273 | 135 | 147 | 156 | 83 | 29 | 195 | 28 | 36 | 20 | 25 | 115 | 9 | 55 | 120 | 95 | 7 |
| 160A/4 | 303 | 135 | 147 | 156 | 83 | 29 | 225 | 22 | 36 | 20 | 25 | 115 | 9 | 55 | 150 | 95 | 7 |
| 200A/3 | 345 | 170 | 167 | 166 | 95 | 30 | 235 | 33 | 50 | 25 | 30 | 140 | 11 | 64 | 160 | 116 | 9 |
| 200a4 | 395 | 170 | 167 | 166 | 95 | 30 | 285 | 33 | 50 | 25 | 30 | 140 | 11 | 64 | 210 | 116 | 9 |
| 250A/3 | 345 | 170 | 167 | 166 | 95 | 30 | 235 | 33 | 50 | 25 | 30 | 140 | 11 | 64 | 160 | 116 | 9 |
| 250A/4 | 395 | 170 | 167 | 166 | 95 | 30 | 285 | 33 | 50 | 25 | 30 | 140 | 11 | 64 | 210 | 116 | 9 |
| 315A/3 | 436 | 240 | 213 | 197 | 129 | 45 | 298 | 42 | 50 | 32 | 40 | 206 | 11 | 84 | 270 | 179 | 9,5 |
| 315A/4 | 496 | 240 | 213 | 197 | 129 | 45 | 358 | 38 | 50 | 32 | 40 | 206 | 11 | 84 | 210 | 179 | 9,5 |
| 400a/3 | 436 | 240 | 213 | 197 | 129 | 45 | 298 | 42 | 65 | 32 | 40 | 206 | 11 | 84 | 270 | 179 | 9,5 |
| 400a4 | 496 | 240 | 213 | 197 | 129 | 45 | 358 | 38 | 65 | 32 | 40 | 206 | 11 | 84 | 210 | 179 | 9,5 |
| 500A/3 | 436 | 260 | 213 | 197 | 129 | 45 | 298 | 42 | 60 | 40 | 50 | 220 | 13 | 84 | 210 | 179 | 9,5 |
| 500A/4 | 496 | 260 | 213 | 197 | 129 | 45 | 358 | 38 | 60 | 40 | 50 | 220 | 13 | 84 | 270 | 179 | 9,5 |
| 630A/3 | 436 | 260 | 213 | 197 | 129 | 45 | 298 | 42 | 60 | 40 | 50 | 220 | 13 | 84 | 210 | 179 | 9,5 |
| 630A/4 | 496 | 260 | 213 | 197 | 129 | 45 | 358 | 38 | 60 | 40 | 50 | 220 | 13 | 84 | 270 | 179 | 9,5 |

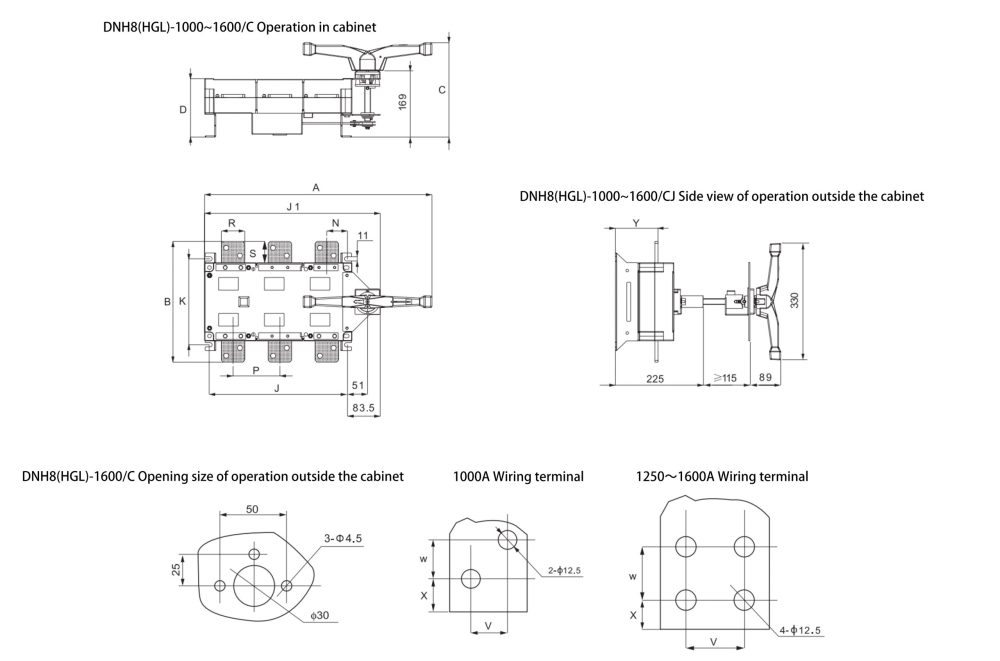

Disconector eléctrico DNH8 (HGL) – 1000 ~1600A/C Dimensión de operación lateral e instalación
Aislador encendido o apagado
| Especificaciones | Dimensión general | Dimensión de instalación | |||||||||||||
| In | A | B | C | D | J1 | N | P | R | S | V | W | X | Y | J | K |
| 1000A/3 | 582 | 308 | 242 | 150 | 450 | 53,5 | 120 | 60 | 55 | 35 | 20 | 16,5 | 109 | 353 | 220 |
| 1ÍndicesA/4 | 697 | 310 | 242 | 150 | 565 | 50,5 | 120 | 60 | 55 | 35 | 20 | 16,5 | 110 | 471 | 220 |
| 1250A/3 | 582 | 336 | 242 | 150 | 450 | 53,5 | 120 | 80 | 68 | 40 | 35 | 16 | 109 | 353 | 220 |
| 1250A/4 | 697 | 338 | 242 | 150 | 565 | 50,5 | 120 | 80 | 68 | 40 | 35 | 16 | 110 | 471 | 220 |
| 1600A/3 | 582 | 336 | 242 | 150 | 450 | 53,5 | 120 | 80 | 68 | 40 | 35 | 16 | 110 | 353 | 220 |
| 1600A/4 | 697 | 338 | 242 | 150 | 565 | 50,5 | 120 | 80 | 68 | 40 | 35 | 16 | 111 | 471 | 220 |

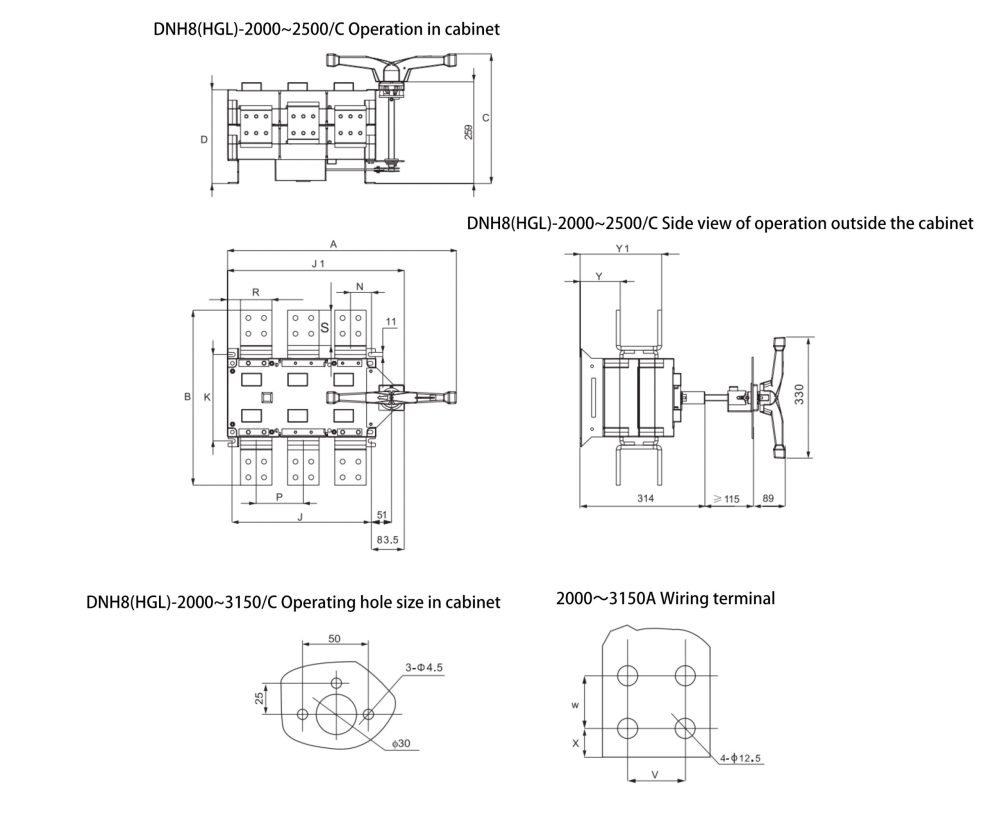

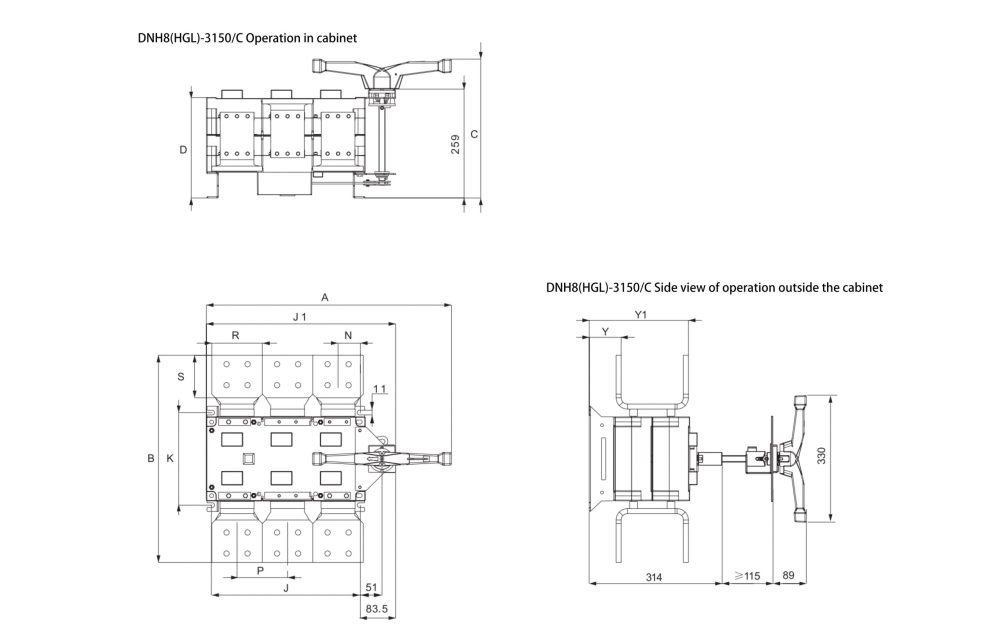

Disconector eléctrico DNH8 (HGL) – 2000 ~ 3150A/C Esquema de operación lateral y dimensión de instalación
| Especificaciones | Dimensión general | Dimensión de instalación | ||||||||||||||
| In | A | B | C | D | J1 | N | P | R | S | V | W | X | Y | Y1 | J | K |
| 2000A/3 | 582 | 445 | 330 | 239 | 450 | 53,5 | 120 | 80 | 90 | 40 | 40 | 20 | 102 | 207,5 | 353 | 220 |
| 2000A/4 | 697 | 447 | 330 | 239 | 565 | 50,5 | 120 | 80 | 90 | 40 | 40 | 20 | 103 | 208,5 | 471 | 220 |
| 2500A/3 | 582 | 445 | 330 | 239 | 450 | 53,5 | 120 | 80 | 90 | 40 | 40 | 20 | 102 | 207,5 | 353 | 220 |
| 2500A/4 | 697 | 447 | 330 | 239 | 565 | 50,5 | 120 | 80 | 90 | 40 | 40 | 20 | 103 | 208,5 | 471 | 220 |
| 3150A/3 | 582 | 492 | 330 | 239 | 450 | 53,5 | 120 | 120 | 101 | 50 | 50 | 21 | 75,5 | 235,5 | 353 | 220 |
| 3150A/4 | 697 | 494 | 330 | 239 | 565 | 50,5 | 120 | 120 | 101 | 50 | 50 | 21 | 76,5 | 236,5 | 471 | 220 |
Interruptor de aislamiento o interruptor de circuito, ¿cuál debe instalarse primero?
Los interruptores de aislamiento y los interruptores son dos elementos clave en este campo. Desempeñan funciones únicas pero complementarias en la gestión de circuitos. La pregunta que a menudo surge es: en la configuración, ¿cuál debe instalarse primero?
Comprender interruptores de aislamiento y interruptores de circuito
Antes de discutir la secuencia, es necesario entender las funciones de aislamiento de interruptores y interruptores.
Interruptor de aislamiento
Un interruptor de aislamiento es un dispositivo eléctrico que desconecta principalmente una porción de un circuito eléctrico de la fuente principal de energía. A menudo se utiliza para el mantenimiento, la reparación o el aislamiento de equipos defectuosos del sistema eléctrico. A diferencia de los interruptores,Interruptores de aislamientoNo se puede interrumpir el flujo de corriente durante las condiciones de falla. Su objetivo principal es proporcionar una brecha de protección para el trabajo de mantenimiento seguro.
Disyuntores
ADisyuntorEs un dispositivo protector que interrumpe automáticamente el flujo de electricidad cuando se produce una sobrecarga o un evento de cortocircuito. Protege los sistemas eléctricos de los daños causados por la corriente excesiva. Un interruptor es capaz de cerrar y abrir un circuito simultáneamente en condiciones normales y de falla.
Secuencia: Interruptor de aislamiento primero, luego interruptor de circuito
En una configuración típica del sistema eléctrico, se recomienda instalar primero el interruptor de aislamiento, seguido por el interruptor de circuito. He aquí por qué:
La seguridad en primer lugar:· Colocar el interruptor de aislamiento antes del interruptor para garantizar que el circuito pueda desconectarse de forma segura durante los trabajos de mantenimiento o reparación. Esto proporciona una capa adicional de protección para quienes trabajan en el sistema.
Confirmación visual:· El interruptor de aislamiento proporciona una brecha visible en el circuito cuando está abierto, lo que permite a los técnicos confirmar visualmente que el circuito ha sido aislado antes de realizar cualquier trabajo.
Proteja los contactos del interruptor:· Aislando el circuito en primer lugar, puede proteger los contactos del interruptor de los cortocircuitos de corriente excesiva o potenciales que pueden ocurrir durante las actividades de mantenimiento.
Reducir el riesgo de flash de arco:El flash de arco puede ser muy peligroso. El uso de un interruptor de aislamiento durante el mantenimiento o la desconexión puede minimizar la posibilidad de flash de arco.
Cumplir con las normas de seguridad:· Seguir esta secuencia es coherente con las normas de seguridad de la industria y las mejores prácticas para las instalaciones eléctricas.
Excepciones y circunstancias especiales
Mientras que la regla general es instalar primero el interruptor de aislamiento y luego el interruptor, puede haber situaciones específicas o sistemas especializados que requieran una secuencia de instalación diferente. En este caso, es crucial consultar a un ingeniero eléctrico cualificado o seguir las instrucciones del fabricante.
En general, el orden de los interruptores de aislamiento antes de los interruptores es un principio básico en las instalaciones eléctricas. Prioriza la seguridad y los procedimientos de mantenimiento adecuados, contribuyendo en última instancia a un funcionamiento estable y fiable a largo plazo de los sistemas eléctricos.
Recuerde, seguir los estándares establecidos de la industria y buscar asesoramiento profesional cuando sea necesario puede asegurar que su sistema eléctrico funcione de manera eficiente y segura.
