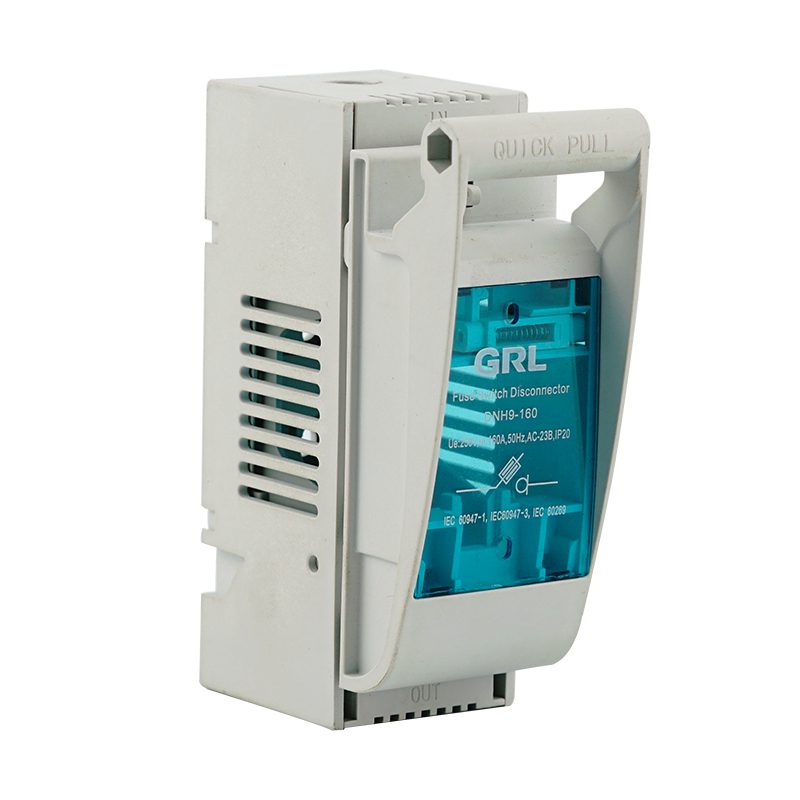

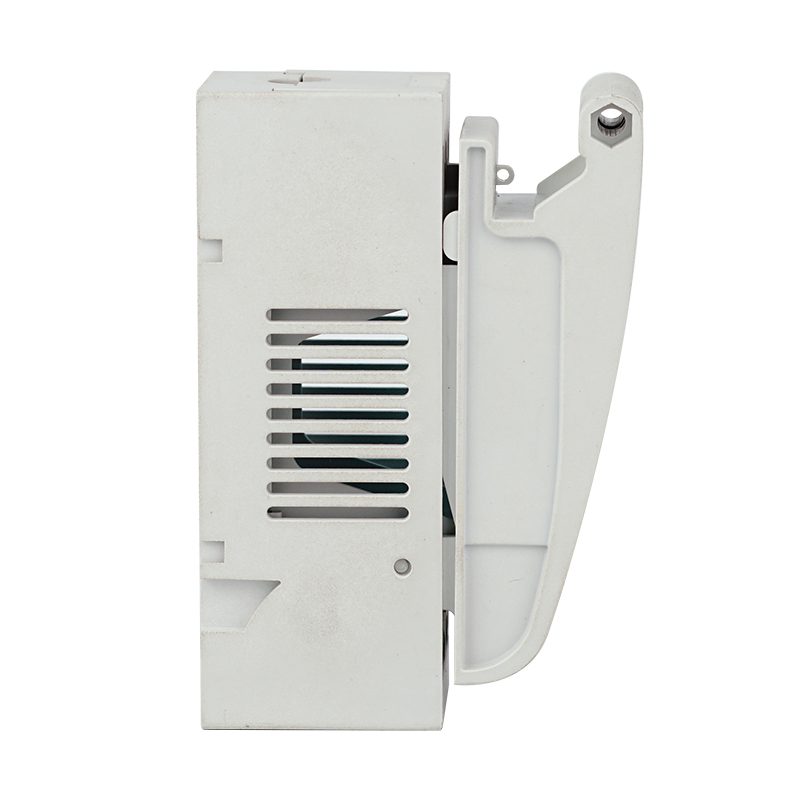

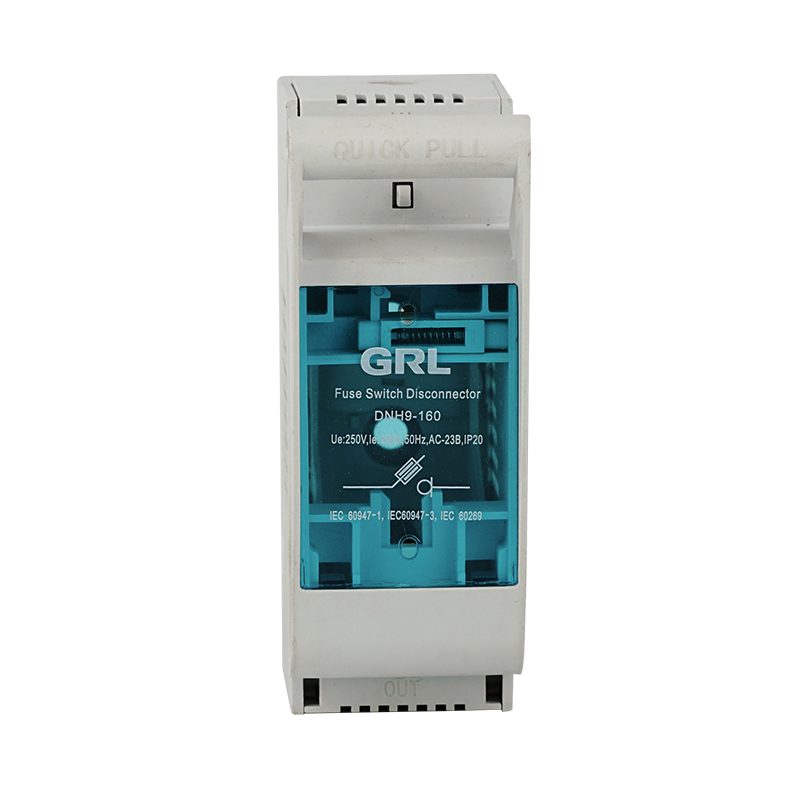

DNH9 Desconexión de fusión
Modos: DNH9 – 160
Voltage: AC400V / AC500 / AC690V
Certificación: El CE
Correo electrónico: [email protected]
Keywords: interruptor de desconexión fusionado, interruptor de desconexión principal, interruptor de desconexión eléctrica, interruptor de desconexión
| Tensión nominal de aislamiento | 800V |
| Tensión nominal de funcionamiento | 400,500,690V |
| Corriente térmica de aire libre Vonvencional con conexión de fusibles | 160A |
| NH Fusible – Tamaño de enlace | 00, 000 |
| Peso | 290 |
| Tensión nominal de funcionamiento | 690V 500V 230/400V |
| Corriente operacional nominal | 100A 125A 160A |
| Categoría de utilización | AC21B AC22B AC23B |
| NH Fusible – Tamaño de enlace | 00, 000 |
| Capacidad de rotura del enlace de fusibles | 50kA 100kA 100kA |
DNH9 Desconectar Dimensiones fusionadas
¿Qué es una desconexión fusionada DNH9?
El interruptor de desconexión fusionado también se conoce como interruptor de aislamiento, interruptor de seguridad, desconector de interruptor, y interruptor de carga – interruptor de ruptura, se utilizan para aislar circuitos al interrumpir el flujo de corriente.
El principio de trabajo es detener rápidamente el flujo de energía, el interruptor de desconexión fusionado será apagado de emergencia, o cambiar a la energía de copia de seguridad, entonces el electricista será capaz de servicio y el panel de distribución de mantenimiento.
Por lo general, el interruptor principal de desconexión consiste en una carcasa de plástico, conectando contactos eléctricos de metal, y un actuador (como mango, eje, llave, etc.).
La carcasa de plástico protege los contactos de los riesgos ambientales y también impide que el electricista toque circuitos en vivo.
El usuario es capaz de activar o desconectar los contactos sin abrir el recinto mediante manija o perilla.
Para muchas aplicaciones, es aconsejable bloquear el interruptor desconectado fusionado y etiquetarlo después de que haya sido activado, para que otros electricistas no enciendan accidentalmente el interruptor de nuevo.
¿Cuál es la diferencia entre interruptores de desconexión fusionados y no fusionados?
Dos diseños principales de interruptores de desconexión son fusible y no fusible. Como sugiere el nombre, los interruptores de desconexión fusionados se trabajan con espoletas para proteger contra la sobrecorriente y los cortocircuitos.
En comparación, un interruptor de desconexión no fusible no impide los cortocircuitos, simplemente enciende o apaga la corriente. Los interruptores de desconexión no fusionados sólo se recomiendan para los sistemas de alimentación con corrientes de falla inferiores a 5KA o espoletas dedicadas aguas arriba del interruptor de seguridad.
Aplicaciones de desconexión fusionadas
Los interruptores de desconexión fusionados y no fusionados se utilizan comúnmente en los sistemas de distribución de energía y en las aplicaciones de equipos industriales. En un sistema de distribución de energía, los interruptores y interruptores desconexión se utilizan para apagar la energía en un área específica o para cambiar de una fuente de energía a otra en caso de emergencia.
En aplicaciones industriales, se puede utilizar un interruptor de desconexión fusionado para interrumpir la alimentación de máquinas y motores cuando se requiere un riesgo de seguridad o mantenimiento. De hecho, muchos sistemas eléctricos nacionales tienen el mandato de utilizar interruptores eléctricos desconexión en todas las instalaciones industriales y manufactureras.
¿Cómo funciona una desconexión fusionada?
Interruptor de desconexión fusionado y desconexión no fusionada Trabajo del disconector en conjunción con interruptores de circuito MCCCB o MCB, que interrumpen el flujo de corriente en el circuito eléctrico cuando la corriente supera la capacidad del circuito. Los interruptores de desconexión fusionados pueden funcionar en sistemas de corriente alterna o corriente continua, así como en fuentes de alimentación de fase única y de tres fases.
Los interruptores de desconexión fusionados tienen muchos polos diferentes y amperio. Como GRL DNH9 interruptor de desconexión fusionado, corriente nominal máxima 160A. Este tipo de desconexión fusionada tiene un cuerpo combinado.
Se puede montar 1P, 2P, 3P, 4p, podemos elegir la cantidad de postes de acuerdo con las cantidades de equipo eléctrico de servicio. Por ejemplo, el interruptor de desconexión de tipo GRL DNH1 es el cuerpo 3P, tiene 160A, 250A, 400A, 630A. Podemos elegir la corriente nominal del interruptor de acuerdo a la capacidad del circuito entrante.
¿Cuándo se requiere un interruptor de desconexión fusionado?
Los interruptores de desconexión fusionados suelen funcionar bien en circuitos con corrientes extremadamente altas, porque la mecha garantiza que el circuito se desconectará en caso de un problema. La mayoría de los interruptores modernos se pueden utilizar para el mismo propósito y para las mismas aplicaciones, excepto para situaciones de alta corriente.
Desconectar fabricantes de interruptores
- ABB
- Eaton Bussmann
- Jean Muller.
- Mersen (Ferraz Shawmut)
- GRL (sin interruptor fundido Disconector, disconector de interruptor de fusa, fuse, interruptor de carga, sistema de barra de buses)
Dónde comprar la desconexión fusionada GRL
GRL Electric es un fabricante profesional de fuse AC y DC, sin disconector de interruptor fusionado, conmutador de desconexión fusionado y sistema de busbar desde 1992. Los interruptores de desconexión de GRL se suministran principalmente a licitaciones públicas para muchos países.
Hay muchos tipos diferentes de interruptores de desconexión para elegir, tales como interruptor de desconexión horizontal, interruptor de desconexión vertical, interruptor de fusible de cilindro, y también base de fusibles. Estos interruptores de seguridad de baja tensión GRL Brand están certificados TUV y CE y están disponibles tanto en tipos fusible como no fusibles.
VisitaWww.grlele.com– yWww.grlgroup.com· Buscar y filtrar interruptores de desconectar y solicitar citas.
Haga clic para ver grlDNH7 – 160· Producto > >
Dónde aprender más sobre los interruptores de desconexión
Si usted está dispuesto a aprender más sobre los interruptores de desconexión fusionados y los interruptores de desconexión no fusionados, le invitamos a echar un vistazo a los recursos del catálogo GRL. Como siempre, el equipo de expertos en productos locales de GRL está encantado de ayudarle y puede conectarlo con ingenieros eléctricos cualificados.
