Modo:DNH7
Actualidad:160A, 250A, 400A, 630A
Tensión:400VAC/690VAC
Material:DMC, PA66, PC, ABS
Certificado:CE
Correo electrónico:[email protected]
1.Producir dibujos
2.Parametros
3. Accesorio terminal
4. Los componentes
5.Los componentes
6.Empaqueo de datos
7. Embalaje y envío
DNH7 & Fuse & switch & disconnection
| DNH1 – 160 | DNH1 – 250 | DNH1 – 400 | DNH1 – 630 | ||||||||||||||||||
| Con enlace de fusibles | Tensión nominal μUE/V | AC400 | AC500 | AC690 | AC400 | AC690 | AC400 | AC690 | AC400 | AC690 | |||||||||||
| Corriente nominale/A | 160 | 100 | 250 | 200 | 400 | 315 | 1630 | 500 | |||||||||||||
| VoltageUi/V aislante nominal | 1000 | 1000 | 1000 | 1000 | |||||||||||||||||
| Corriente térmicaIth/A | 160 | 100 | 250 | 200 | 400 | 315 | 630 | 500 | |||||||||||||
| Resiste el voltageUimp / kVUimp/ kV | 12 | 12 | 12 | 12 | |||||||||||||||||
| Rating Short – Time Resistance currentIq/Ka | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | |||||||||||||
| Uso catagory | Ac – 23B | Ac – 21B | Ac – 23B | Ac – 21B | Ac – 23B | Ac – 21B | Ac – 23B | Ac – 21B | |||||||||||||
| Frecuencia nominal | 50/ 60 | 50/ 60 | 50/ 60 | 50/ 60 | |||||||||||||||||
| Polo | 3 | 3 | 3 | 3 | |||||||||||||||||
| Tiempos de resistencia eléctrica | 200 | 200 | 200 | 200 | |||||||||||||||||
| Enlace de fusibles | Tamaño (RT16/NT/NH) IEC 60269 – 2 GB/T 13539.2 | 00 | 1 | 2 | 3 | ||||||||||||||||
| Corriente de trabajo | 160 | 125 | 250 | 200 | 400 | 315 | 630 | 500 | |||||||||||||
| Pérdida de energía P/W | 12 | 12 | 18 | 32 | 28 | 45 | 40 | 50 | |||||||||||||
| Mecanismo | Vida mecánica/tiempos | 1400 | 1400 | 800 | 1400 | ||||||||||||||||
| Distancia de busbar@info: whatsthis | 60 | 60 | 60 | 60 | |||||||||||||||||
| Grado de protección | abrir | IP20 | IP20 | IP20 | IP20 | ||||||||||||||||
| Cerca | IP30 | IP30 | IP30 | IP30 | |||||||||||||||||
| Otros | Monitor de conmutación/apagado (interruptor de Miroco) | / | / | Opcional | Opcional | ||||||||||||||||

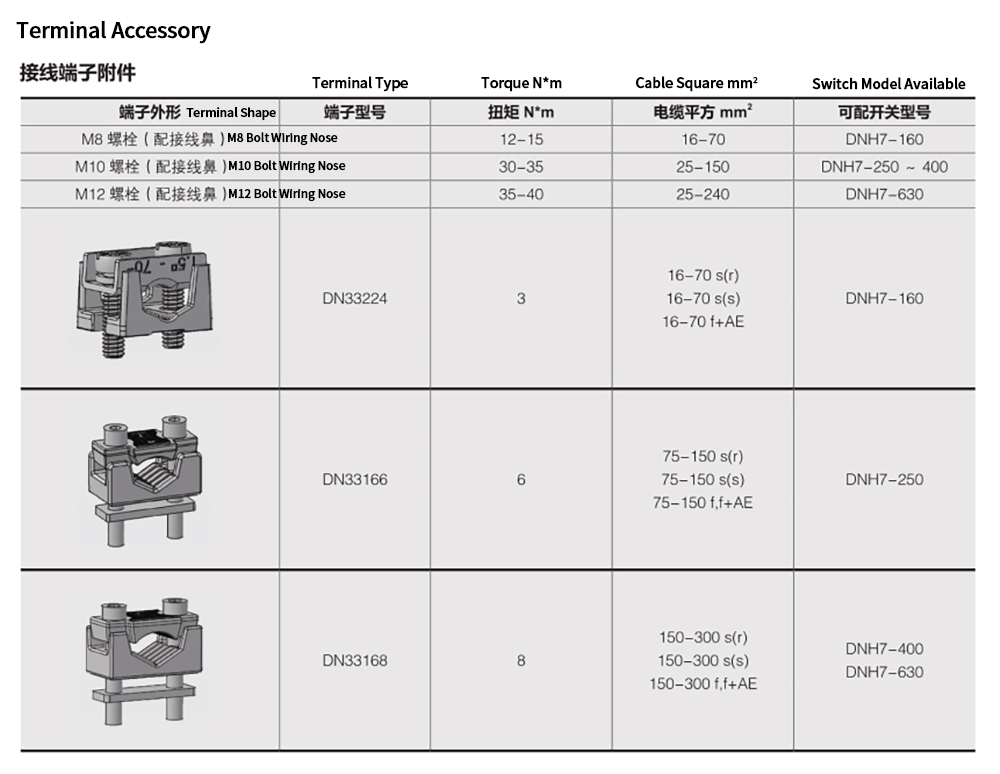

DNH7 & Fuse · Conmutador · Accesorio de terminal
Los componentes del DNH7 & Fuse & Switch & Disconnector

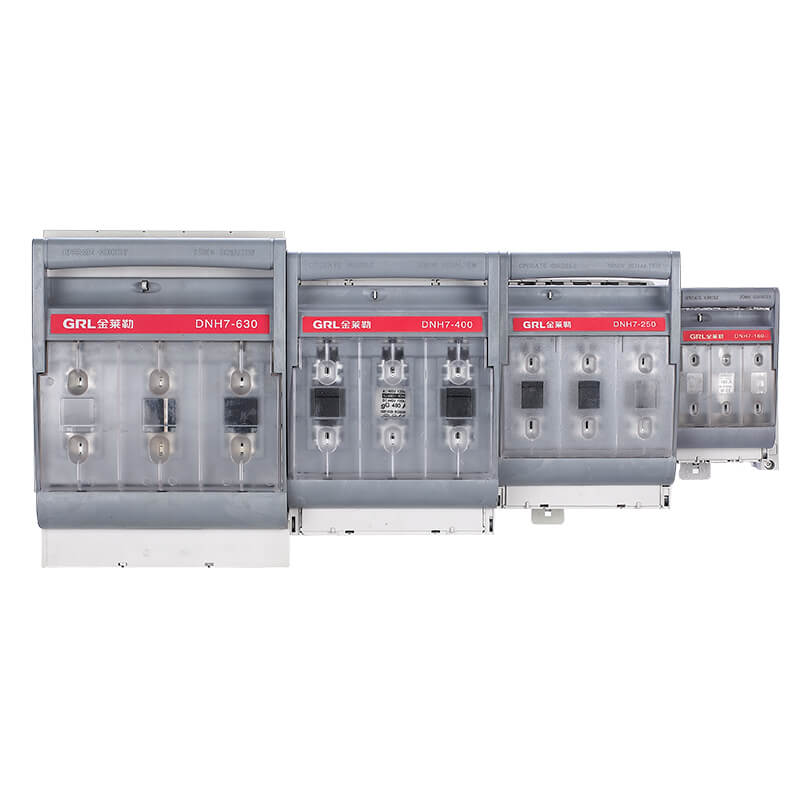

> GRL DNH7 & Fuse Switch Disconector permite la conexión manual segura y desconectar circuitos eléctricos bajo carga. Su principal propósito es proteger el equipo eléctrico contra sobrecarga y cortocircuito mediante el uso de fusible – enlaces del tamaño 00 al tamaño 3.
Los desconectores > conmutadores de interruptores > se utilizan ampliamente en las redes eléctricas, en el control industrial de la potencia, en la energía nueva y en otros campos.
En el sistema de alimentación, se aplica ampliamente en pilar alimentador, paneles de distribución integrados, armarios de distribución de baja tensión, armarios de compensación de condensadores, etc. En el ámbito del control industrial, se utiliza ampliamente en equipos fotovoltaicos, hornos eléctricos industriales, armarios de control industrial de la fabricación de automóviles y otras industrias. En la nueva industria energética, se aplica generalmente en cajas combinadas y rejilla – armarios conectados, etc..
> El interruptor de la mecha no sólo es adecuado para los profesionales de la electricidad para gestionar y mantener las redes de distribución de energía y las líneas de rama de energía, sino también para el personal eléctrico no profesional. Porque la gente sólo puede cambiar el fusible después de tirar el mango hacia fuera y debajo de la red.
Embalaje · Datos:
| Modelo (en inglés) | Tamaño del cartón | EMBALAJE Y CANTIDAD | Soltero/G.W. (kg) | Unidad/G.W. (kg) |
| DNH7 – 160/30 | 44* 36* 21 | 16 | 0,8 | 13,8 |
| DNH7 – 250/30 | 41* 29* 42 | 6 | 1,843 | 12.058 |
| DNH7 – 400/30 | 46* 31* 30 | 4 | 3.162 | 13.648 |
| DNH7 – 630/30 | 54* 35,5* 25,5 | 4 | 5,1 | 21,4 |
