Modo:DNH1G
Actualidad:160A, 250A, 400A, 630A
Tensión:400VAC/690VAC
Material:DMC, PA66, PC, ABS
Certificado:CE, CB
Correo electrónico:[email protected]
1.Producir dibujos
2.Parametros
3.Los componentes
4.Empaqueo de datos

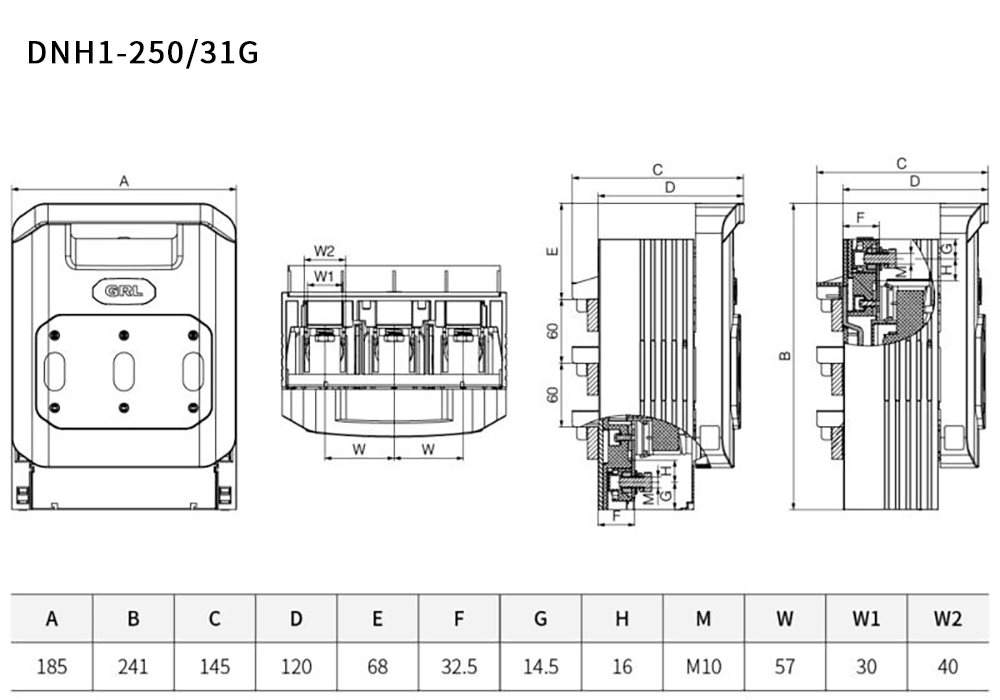

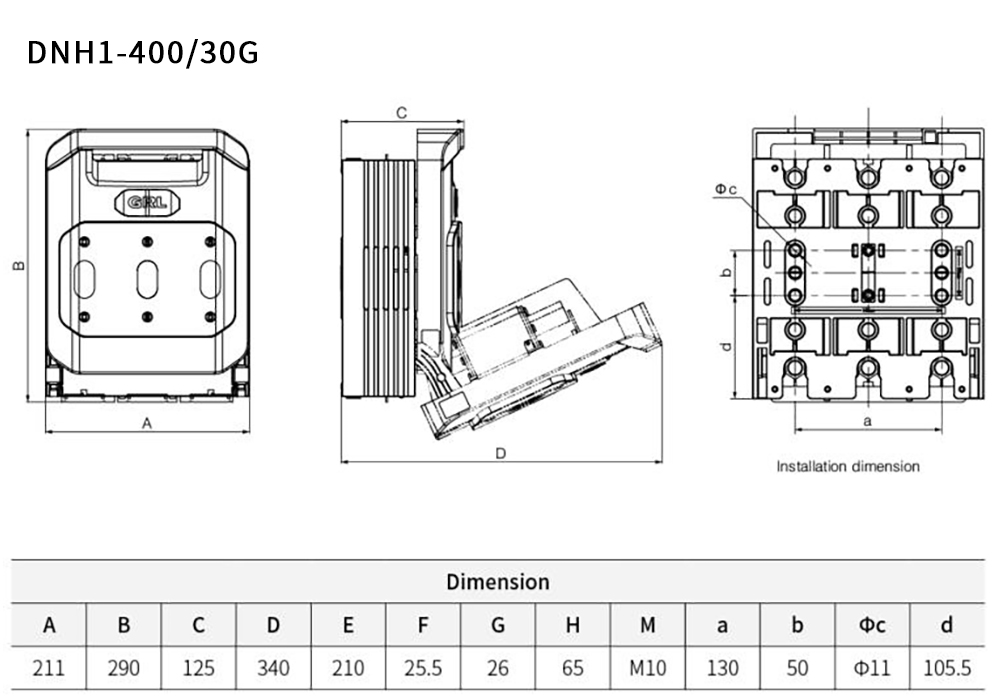

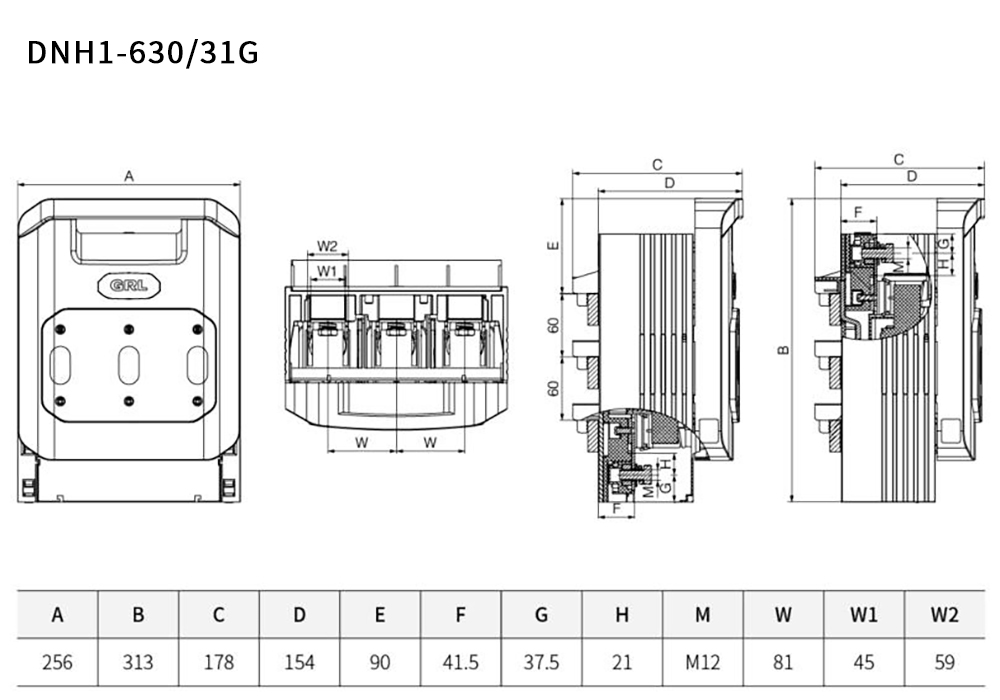

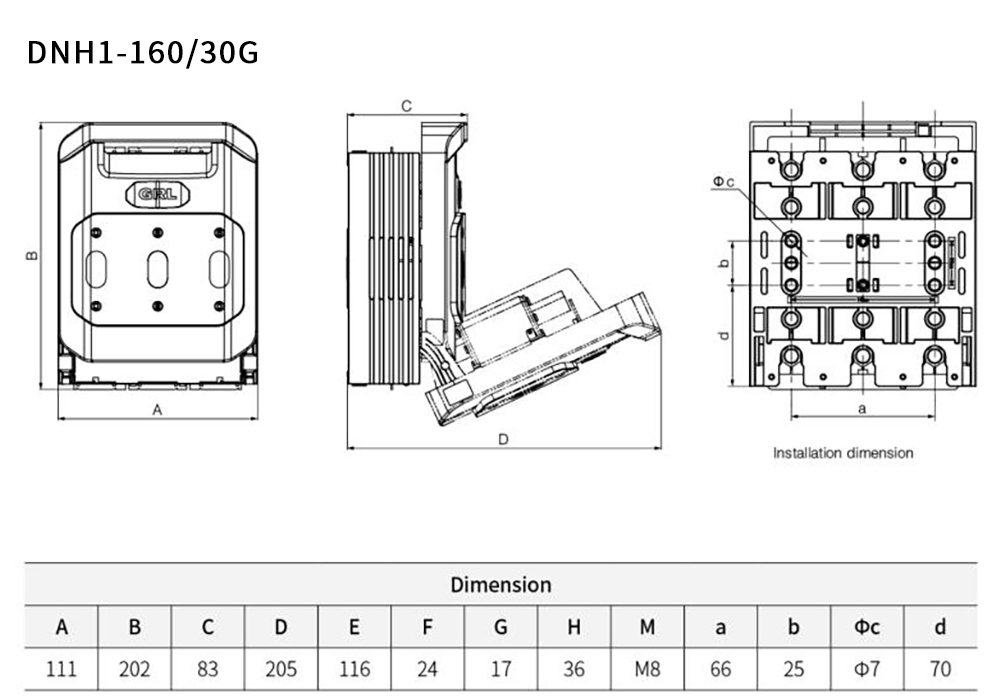

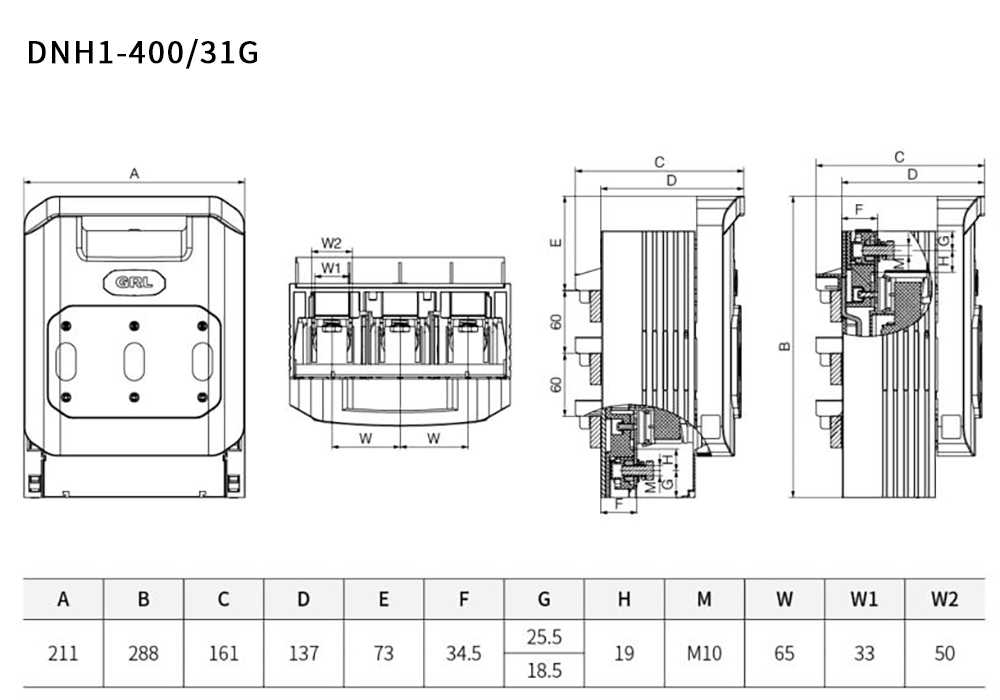

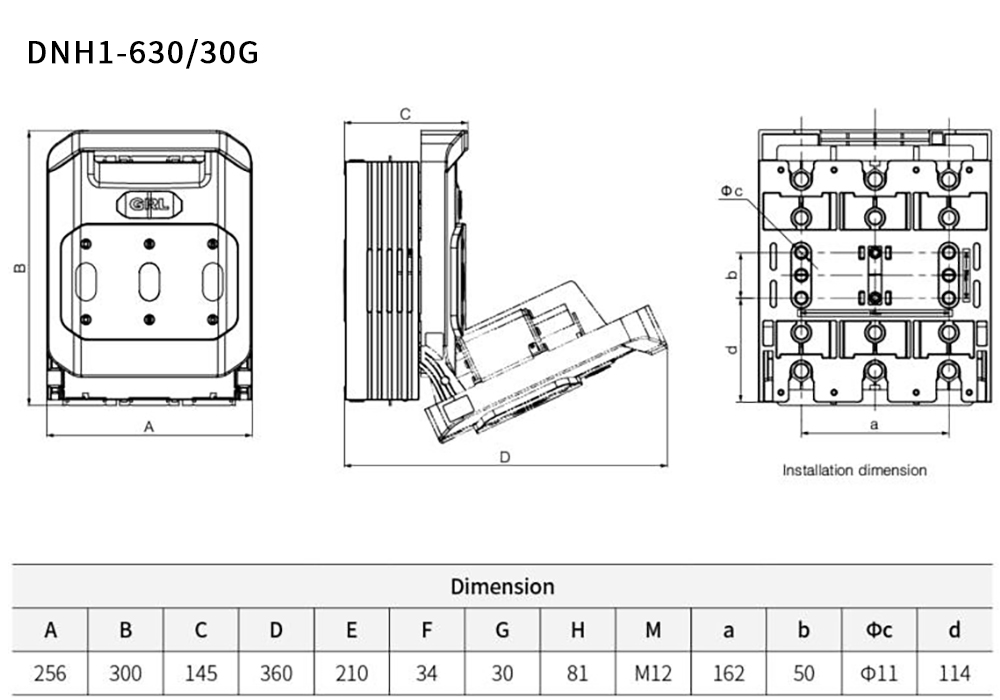

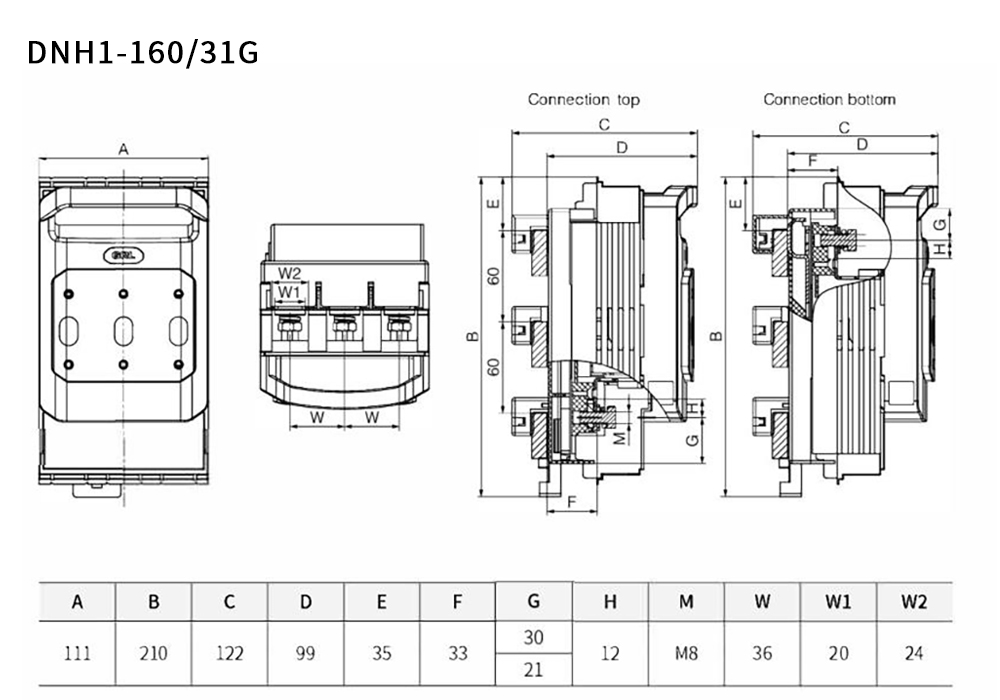

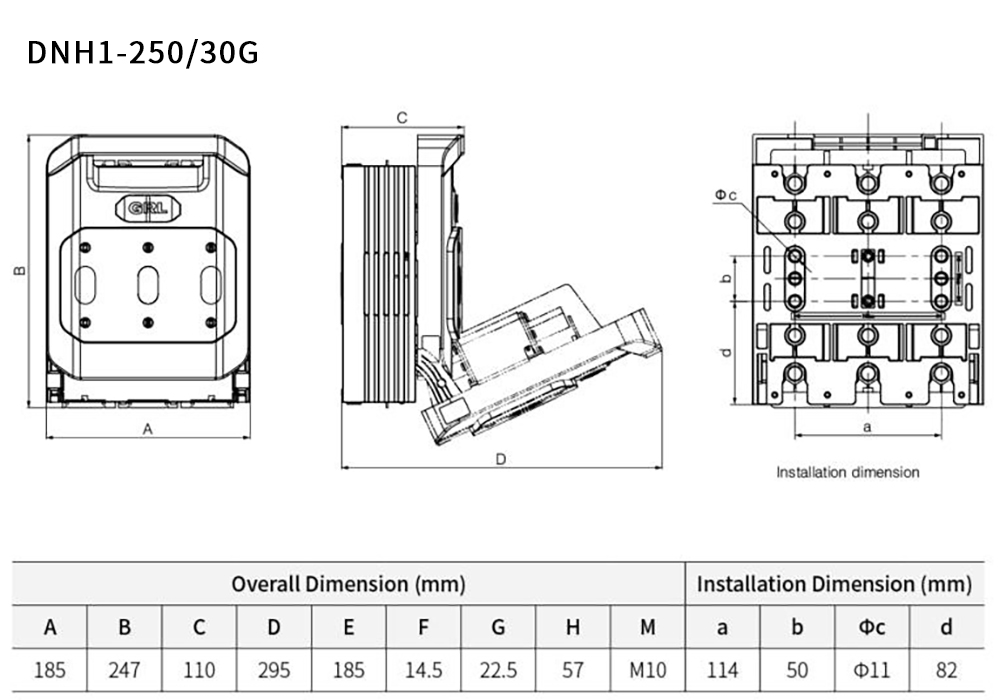

DNH1G Fusa · Interruptor · Disconector · Dibujos de productos
DNH1G Fuso Fuse & Switch & Disconnector
DNH1 – 160 | DNH1 – 250 | DNH1 – 400 | DNH1 – 630 | ||||||||||||
Con fusible | Tensión nominal UE V AC380 AC660 | AC400 | AC690 | AC400 | AC690 | AC400 | AC690 | AC400 | AC690 | ||||||
Corriente nominal | 160 | 100 | 250 | 200 | 315 | 1630 | 500 | ||||||||
Racional corto – Tiempo con una tensión nominal de aislamiento de impulso nominal soportar Ui/V | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |||||||
Corriente térmica nominal corriente térmica convencional nominal corta – tiempo de resistencia | 160 | 100 | 250 | 200 | 400 | 315 | 630 | 500 | |||||||
Impulso nominal soportar voltageUimp/kV | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |||||||
Calificación corta – tiempo de resistencia a la corriente de CI/Ka | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | |||||||
Categoría de utilización | AC – 23B (AC400)/AC – 21B (AC690) | ||||||||||||||
Tiempos de resistencia eléctrica | 200 | 200 | 200 | 200 | |||||||||||
VoltageUe/V nominal | AC380 | AC380 | AC400 | AC400 | |||||||||||
Corriente nominal IE/A | 160 | 250 | 630 | 630 | |||||||||||
Tensión nominal de aislamiento Ui/V | 690 | 690 | 1000 | 1000 | |||||||||||
Corriente térmica convencionalIth/A | 160 | 250 | 630 | 630 | |||||||||||
Impulso nominal de resistencia a la tensión Uimp/kV | 8 | 8 | 12 | 12 | |||||||||||
Rated Short – Time Resistance current ICW Ka/1s | 8 | 10 | 15 | 15 | |||||||||||
Categoría de utilización | Ac – 21B | Ac – 21B | Ac – 23B | Ac – 23B | |||||||||||
Tiempos de resistencia eléctrica | 200 | 200 | 200 | 200 | |||||||||||
· Parámetros comunes | TasadosFrecuenciaHz | 50/ 60 | 50/ 60 | 50/ 60 | 50/ 60 | ||||||||||
Polo | 3 | 3 | 3 | 3 | |||||||||||
Fusible | Tamaño (RT16/NT/NH) IEC 60269 – 2 GB/T 13539.2 | 00 | 1 | 2 | 3 | ||||||||||
TrabajarActualidadIn/A | 160 | 100 | 250 | 200 | 400 | 315 | 630 | 500 | |||||||
Pérdida de energía P/W | 12 | 12 | 18 | 32 | 28 | 45 | 40 | 50 | |||||||
Mecanismo | Vida mecánica | 1400 | 1400 | 800 | 800 | ||||||||||
Grado de protección | Delante | ||||||||||||||
Otros | Monitor de conmutación/apagado (interruptor de Miroco) | Opcional | Opcional | Opcional | Opcional |
Los componentes de la Fusa DNH1G Switch + Disconector de DNH1G

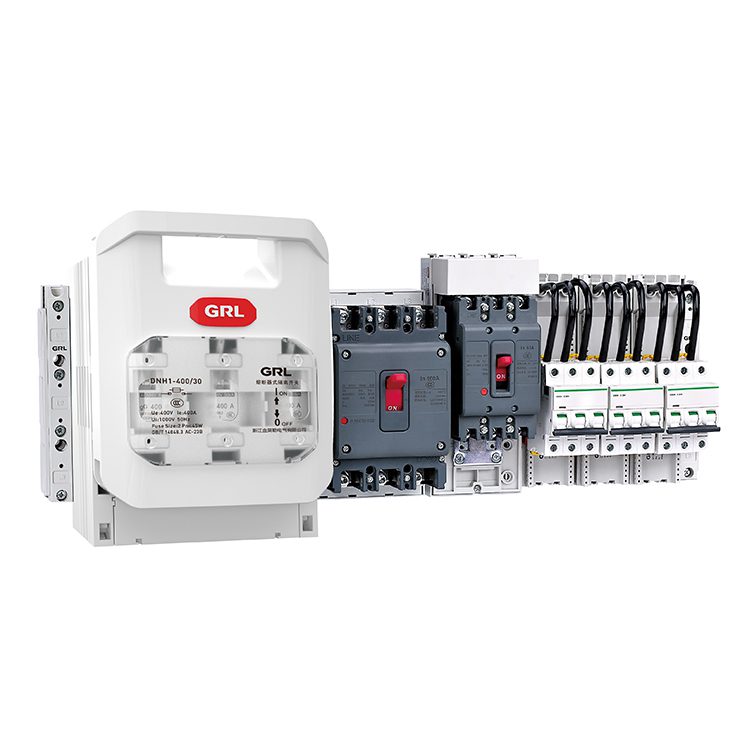

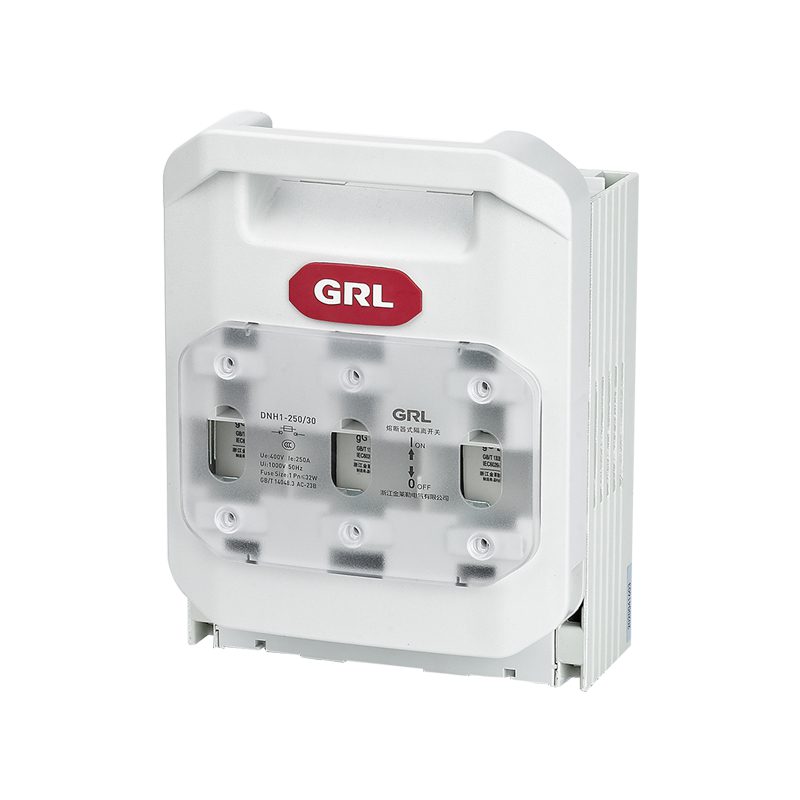

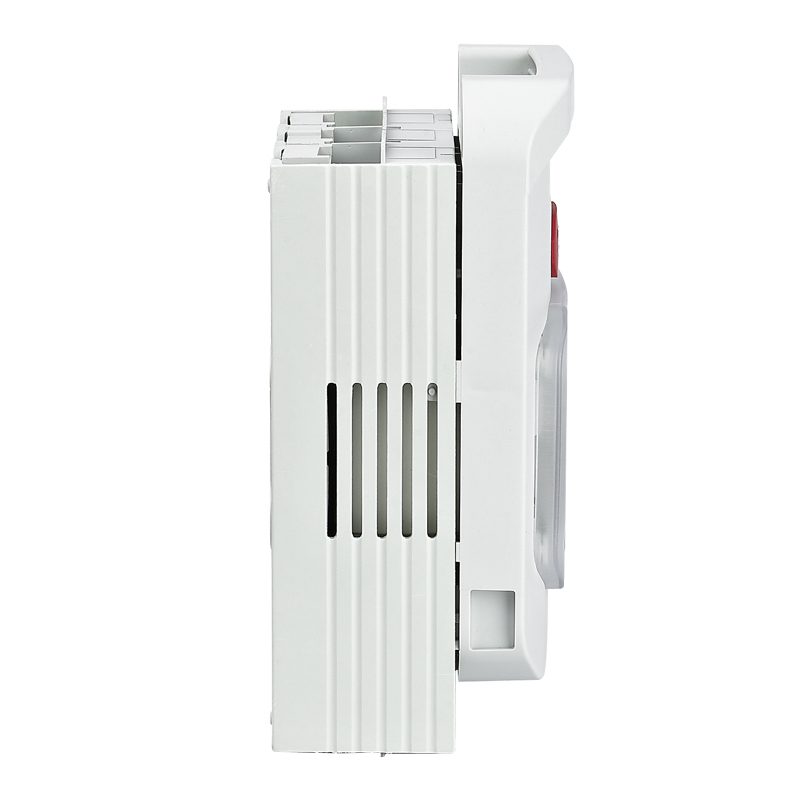

> GRL DNH1G Disconector de interruptores fuse permite la conexión manual segura y desconectar circuitos eléctricos bajo carga. Su principal propósito es proteger el equipo eléctrico contra sobrecarga y cortocircuito mediante el uso de fusible – enlaces del tamaño 00 al tamaño 3.
Los desconectores > conmutadores de interruptores > se utilizan ampliamente en las redes eléctricas, en el control industrial de la potencia, en la energía nueva y en otros campos.
En el sistema de alimentación, se aplica ampliamente en pilar alimentador, paneles de distribución integrados, armarios de distribución de baja tensión, armarios de compensación de condensadores, etc. En el ámbito del control industrial, se utiliza ampliamente en equipos fotovoltaicos, hornos eléctricos industriales, armarios de control industrial de la fabricación de automóviles y otras industrias. En la nueva industria energética, se aplica generalmente en cajas combinadas y rejilla – armarios conectados, etc..
> El interruptor de la mecha no sólo es adecuado para los profesionales de la electricidad para gestionar y mantener las redes de distribución de energía y las líneas de rama de energía, sino también para el personal eléctrico no profesional. Porque la gente sólo puede cambiar el fusible después de tirar el mango hacia fuera y debajo de la red.
Embalaje · Datos:
Modelo (con fusible) | Cartonaje Tamaño (cm) | EMBALAJE Y CANTIDAD | Soltero/G.W. (kg) | Unidad/G.W. (kg) |
DNH1 – 63/30g | 48,26,5* 28 | 33 | 0,37 | 13,21 |
DNH1 – 160/30g | 50* 43* 21 | 16 | 0,81 | 13,96 |
DNH1 – 250/30g | 40* 26* 39 | 6 | 2,55 | 16,3 |
DNH1 – 400/30g | 46* 31* 29 | 4 | 4,08 | 17,32 |
DNH1 – 630/30g | 55* 32,5* 34 | 4 | 5,15 | 21,6 |
