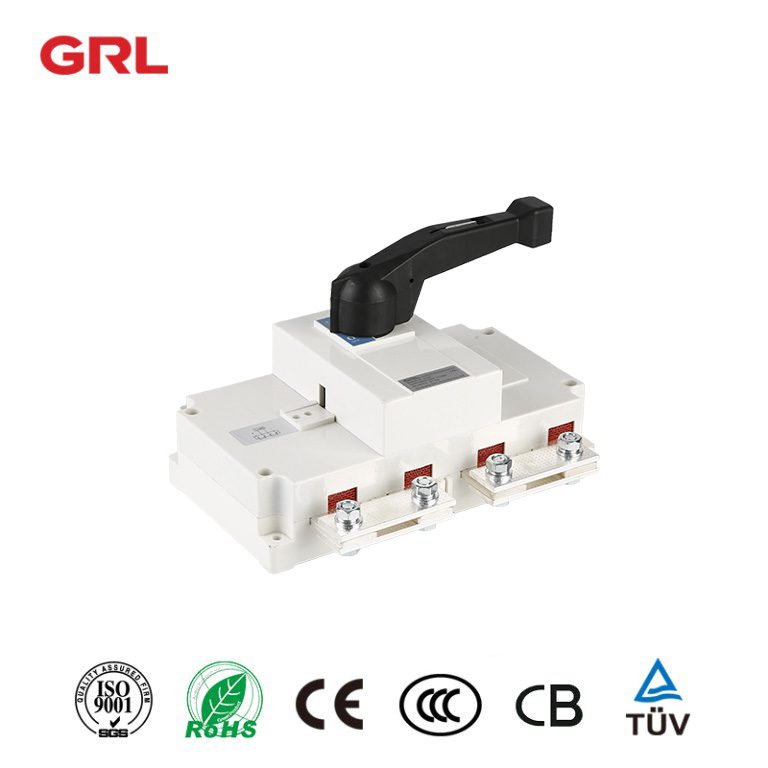

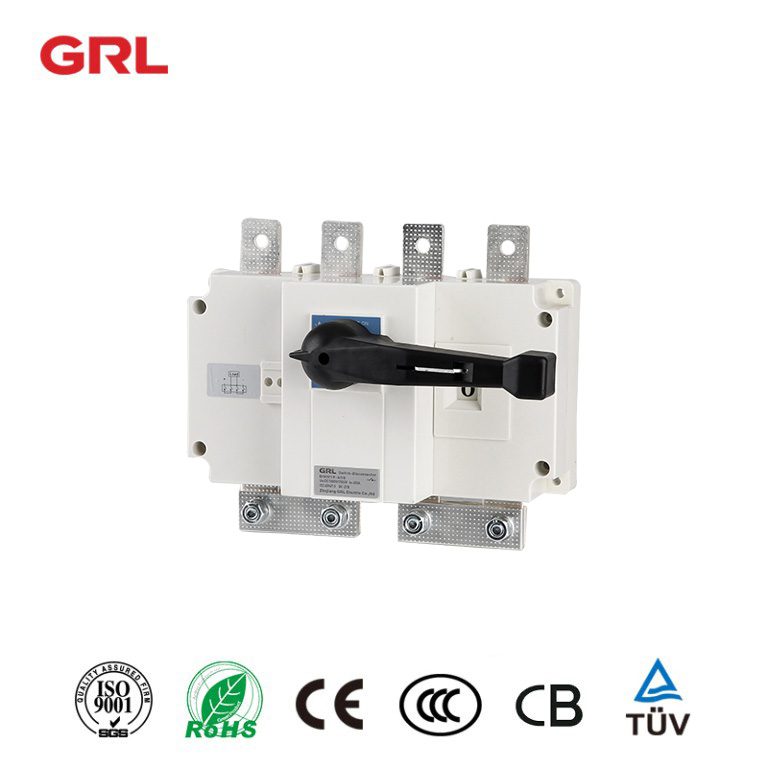

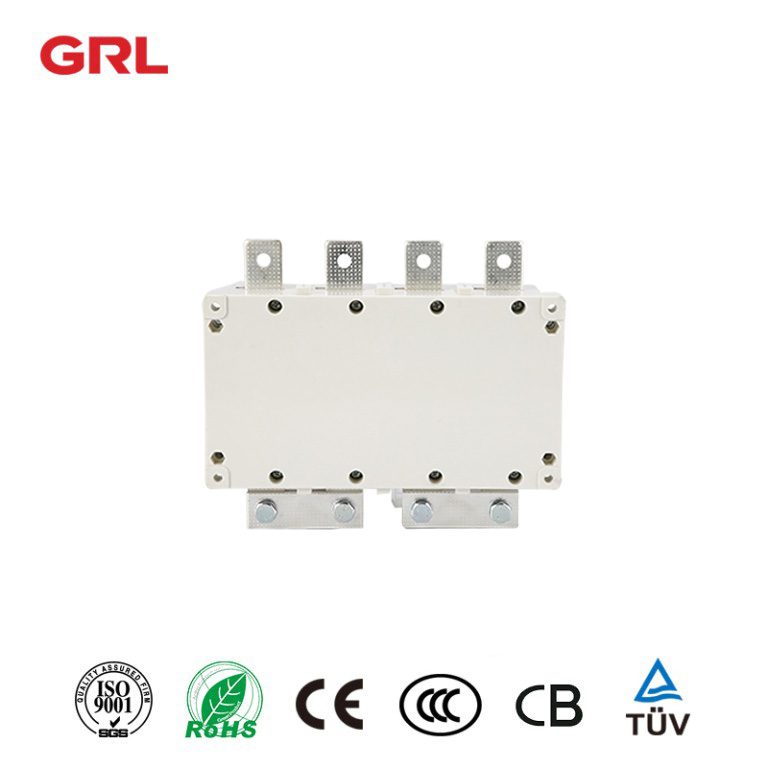

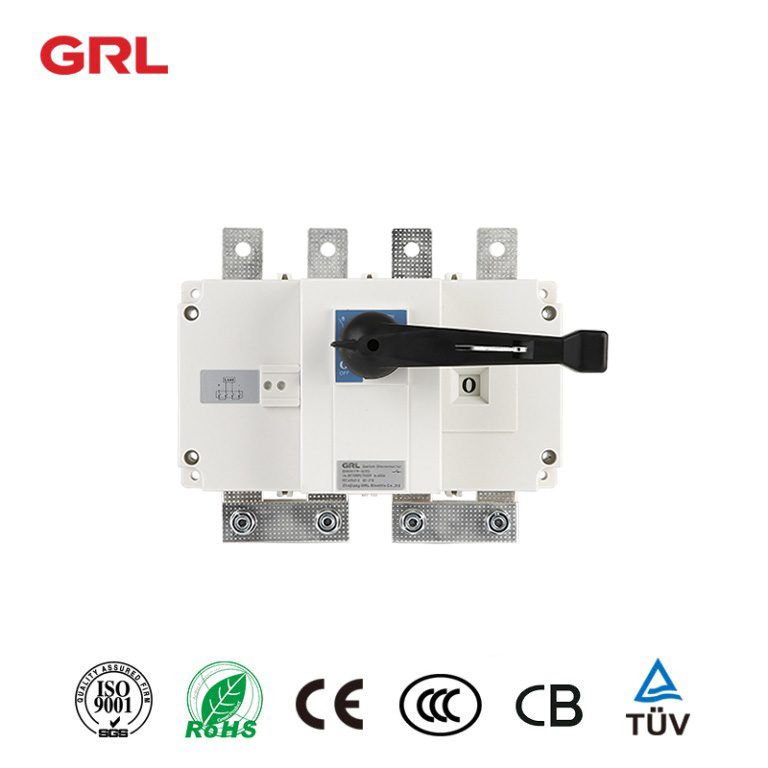

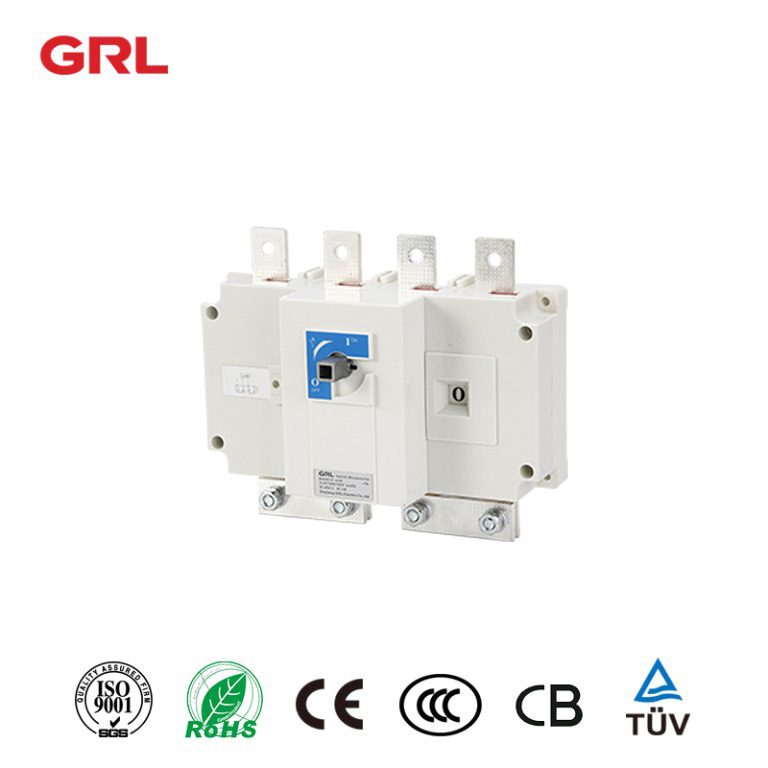

Modo:DNH19
Actualidad:250A, 400A, 1250A
Tensión:DC1000V, DC1500V
Certificado:CE, CB
Correo electrónico:[email protected]
1.Producir dibujos
2.Parametros
3.Los componentes
4.Certificado

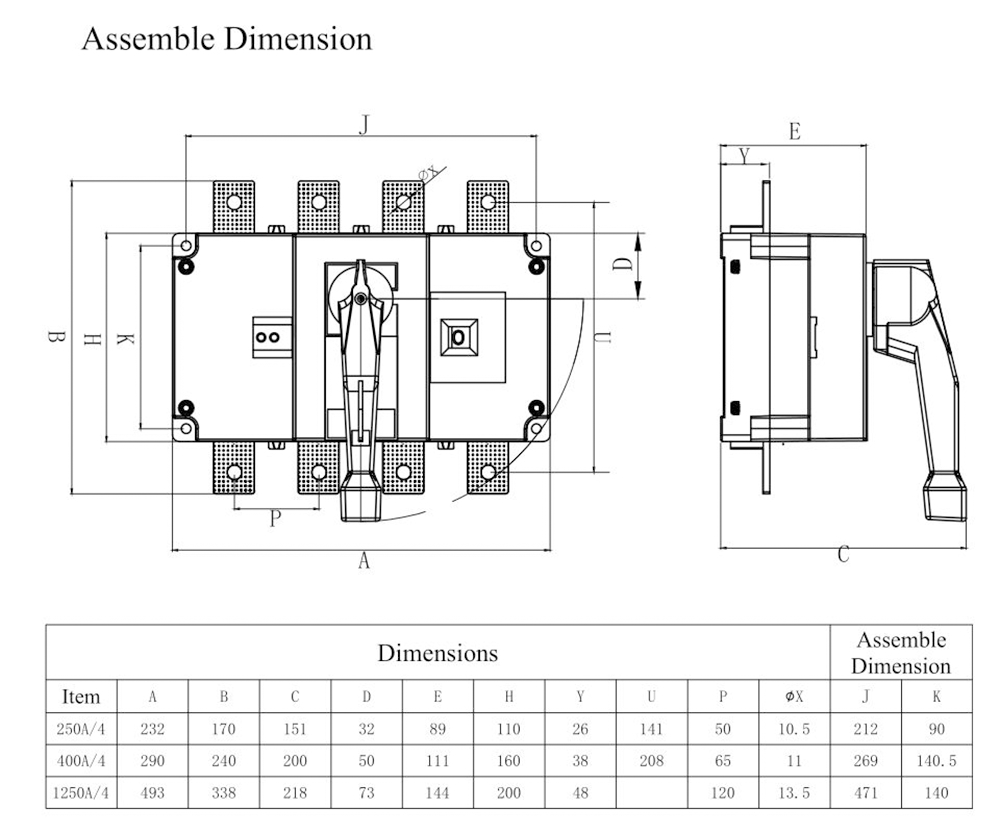

Serie DNH19 DC1000V 1500V · Disconectores de interruptores · Dibujos de productos
Serie DNH19 DC1000V 1500V · Disconectores de interruptores · Parámetros
| Parámetros eléctricos | |||
| Corriente térmica convencional (A) | 250 | 400 | 1250 |
| Categoría de uso | DC – 21B | DC – 21B | DC – 21B |
| Operación Votage UE (DC) | 1000 (1500) | 1000 (1500) | 1000 |
| Corriente de opreación nominal ie (A) | 250 | 400 | 1250 |
| Tensión nominal de aislamiento Ui (V) | 1600 | 1600 | 1600 |
| Circuitos | 1 | 1 | 1 |
| Rated Short – Resiste el tiempo actual ICW (Ka eff) es | 5 | 12,6 | 30 |
| Calificación corta – Capacidad de fabricación de corriente ICW(Ka) 50ms | 9 | 17 | 63 |
| Vuelta nominal – Tensión resistente Uimp (KV) | 12 | 12 | 12 |
| Parametro mecánico | |||
| Vida útil mecánica (sin carga) | 7000 | 7000 | 7000 |
| Vida eléctrica (tiempos de carga) | 200 | 200 | 200 |
| Par de funcionamiento (Nm) | 12 | 16 | 38 |
| Parámetros de conexión | |||
| Cobre estándar (mm2) | 120 | 22 * 150 | 2* 500 |
| Anchura estándar de cobre (mm) | 25 | 32 | 80 |
| Par de tornillo Min (Nm) | 20 | 20 | 20 |
| Máx. de par de tornillo (Nm) | 26 | 26 | 26 |
Los componentes de la serie DNH19 DC1000V 1500V & Disconectores de interruptores
> GRL DNH19 serie DC1000V 1500V ° Disconectores de interruptores, la gama DNH19 ° de interruptor – desconectores de 100A a 1250A está especialmente diseñado para aplicaciones de DC.
Los desconectores DNH19 switch – están diseñados para ofrecer un rendimiento eficiente y fiable incluso en altas temperaturas ambientales y condiciones ambientales duras. Son prácticamente de mantenimiento – gratis. El diseño de contacto único resulta en un aumento de temperatura más bajo.
El interruptor de cambio de cuchillo HD13 es adecuado para los paneles de distribución °C 50Hz, tensión nominal de hasta AC690V y ampere t nominal hasta 3150A. Utilizado para cerrar y romper de forma infrecuente manualmente los circuitos de corriente, o las conmutaciones de desconexión. Con un mango de funcionamiento medio, el interruptor se aplica principalmente en el sistema de alimentación, se trabaja como interruptor de rotura de carga, no se corta el circuito con corriente.
