Modo:DNH18
Actualidad:160A, 250A, 630A, 800A
Tensión:400VAC/500VAC/690VAC
Material:DMC, PA66, PC, ABS
Certificado:VE, TUV
Correo electrónico:[email protected]
1.Dimensión del dibujo
2.Parametros
3.Los componentes
4.Empaqueo de datos
5. Embalaje y envío

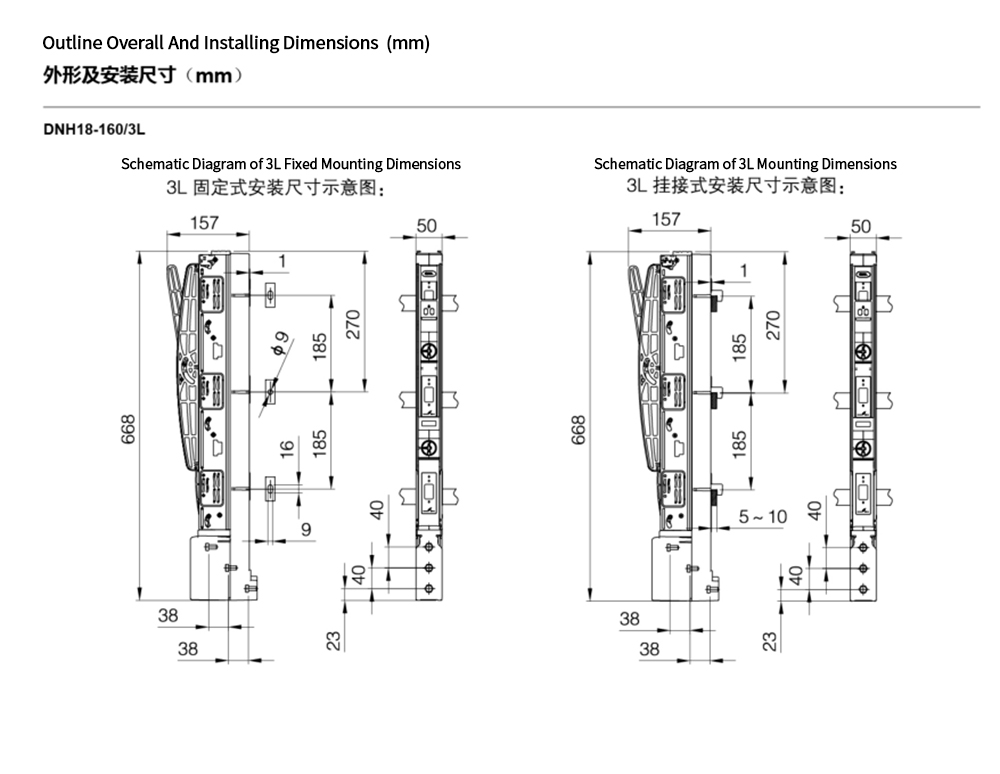

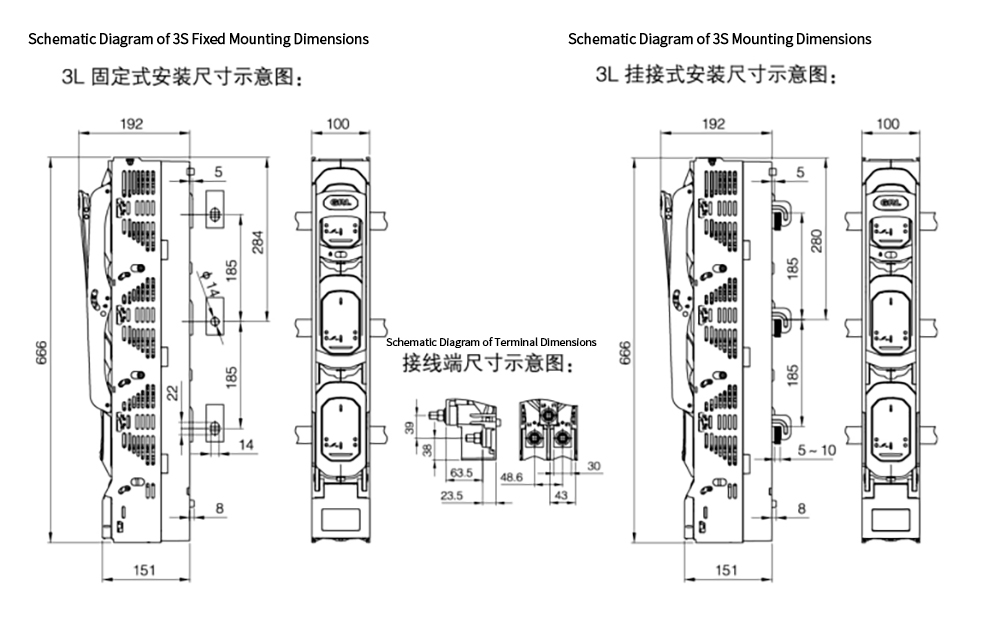

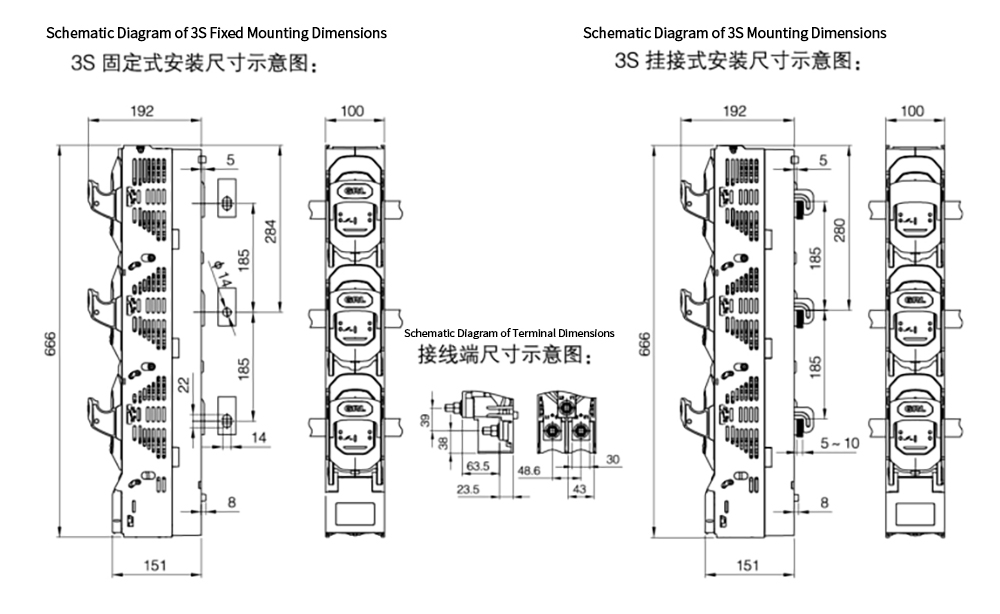

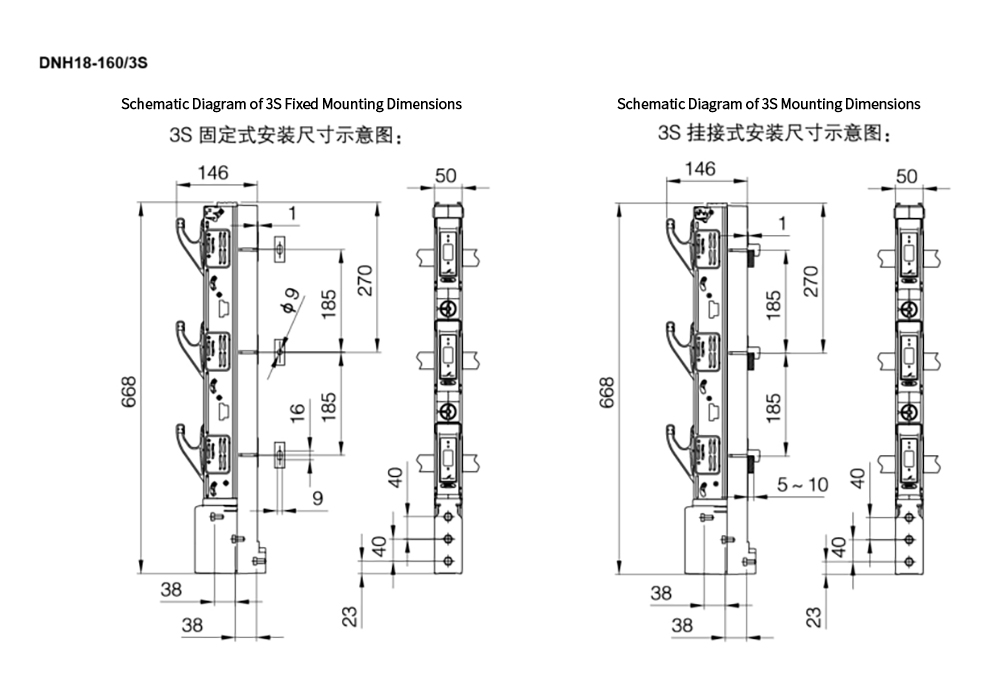

Dimensiones:
Parámetros
| DNH18 – 160 | DNH1 – 250 | DNH1 – 400 | DNH1 – 630 | ||||||||||||
| Con fusible | Tensión nominal UE/V | AC400 | AC500 | AC690 | AC400 | AC500 | AC690 | AC400 | AC500 | AC690 | AC400 | AC500 | AC690 | ||
| Ratedcurrent ie/A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 | 630 | |||
| VoltageUi/V aislante nominal | 1000 | 1000 | 1000 | 1000 | |||||||||||
| Corriente térmicaIth/A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 500 | ||||
| Resiste el voltageUimp/kV | 8 | 12 | 12 | 12 | |||||||||||
| Rating Short – Time Resistant currentIq/Ka | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | |||||
| Uso catagory | Ac – 23B | Ac – 23B | Ac – 22B | Ac – 23B | Ac – 22B | Ac – 21B | Ac – 23B | Ac – 22B | Ac – 21B | Ac – 23B | Ac – 22B | Ac – 21B | |||
| Tiempos de resistencia eléctrica | 200 | 200 | 200 | 200 | |||||||||||
| Con enlace de cobre | Tensión nominal (UE/V) UE/V | / | / | AC500 | / | / | AC500 | / | / | AC500 | / | ||||
| Corriente nominale/A | / | / | 250 | / | / | 400 | / | / | 630 | / | |||||
| VoltageUi/V aislante nominal | / | 1000 | 1000 | 1000 | |||||||||||
| Corriente térmicaIth/A | / | / | 250 | / | / | 400 | / | / | 630 | / | |||||
| Resiste el voltageUimp/kV | / | 12 | 12 | 12 | |||||||||||
| Rated Short – Time Resistance current ICW Ka/1s | / | / | 12 | / | / | 12 | / | / | 12 | / | |||||
| Uso catagory | / | / | Ac – 23B | / | / | Ac – 23B | / | / | Ac – 23B | / | |||||
| Vida eléctrica | / | 200 | 200 | 200 | |||||||||||
| Los parámetros comunes | Frecuencia nominal Hz | / | 50/ 60 | 50/ 60 | 50/ 60 | ||||||||||
| Enlace de fusibles | Tamaño (RT16/NT/NH) IEC 60269 – 2 GB/T 13539.2 | 00 | 1 | 2 | 3 | ||||||||||
| Corriente de funcionamiento en / A | 160 | 125 | 100 | 250 | 250 | 200 | 400 | 400 | 315 | 630 | 630 | 500 | |||
| Pérdida de energía P/W | 12 | 12 | 12 | 18 | 23 | 32 | 28 | 34 | 45 | 40 | 48 | 60 | |||
| Organización Mundial de la Propiedad Intelectual | Potencia P/W | 1400 | 1400 | 800 | 800 | 1400 | 800 | ||||||||
| El espaciado de la barra de autobús es mm | 185 | 185 | 185 | 185 | |||||||||||
| Otros | Interrupción de la retroalimentación de la señal abierta y cerrada (microswitch) | Se puede hacer | Se puede hacer | Se puede hacer | Se puede hacer | ||||||||||
| Monitor de fusibles electrónico (EFM) | Se puede hacer | Se puede hacer | Se puede hacer | Se puede hacer | |||||||||||
| Nivel de protección (frente) | Abrir | IP20 | IP20 | IP20 | IP20 | ||||||||||
| Colse | IP30 | IP30 | IP30 | IP30 | |||||||||||

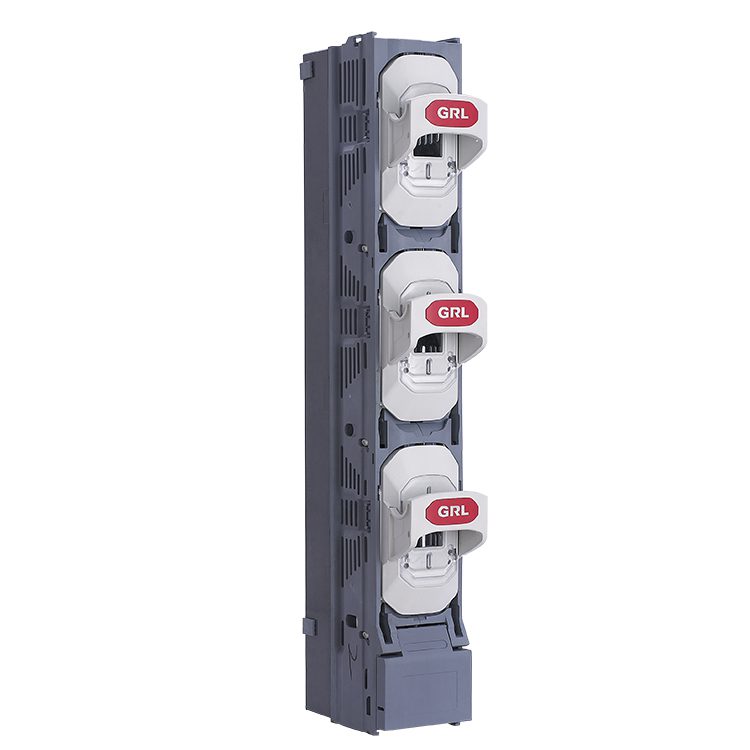

Los componentes del DNH18 & Fuse & Switch & Disconnector
> GRL DNH18 Desconector vertical del interruptor de fusible está instalado con una terminal especial para colgar y conectado directamente a la barra del bus. El terminal colgante se puede fijar con antelación en el interruptor e instalarlo integralmente con el interruptor de manera eficiente y conveniente. Se ajusta a la norma nacional GB/T 13539.2 y GB/T 14048.3 y a la norma IEC 60947-1 de la Comisión Electrotécnica Internacional e IEC 60947-3.
El disconector de interruptores verticales DNH18 puede proporcionar una variedad de modos de cableado para satisfacer sus necesidades de cableado en diferentes situaciones.
Los desconectores > conmutadores de interruptores > se utilizan ampliamente en las redes eléctricas, en el control industrial de la potencia, en la energía nueva y en otros campos.
En el sistema de alimentación, se aplica ampliamente en pilar alimentador, paneles de distribución integrados, armarios de distribución de baja tensión, armarios de compensación de condensadores, etc. En el ámbito del control industrial, se utiliza ampliamente en equipos fotovoltaicos, hornos eléctricos industriales, armarios de control industrial de la fabricación de automóviles y otras industrias. En la nueva industria energética, se aplica generalmente en cajas combinadas y rejilla – armarios conectados, etc..
> El interruptor de la mecha no sólo es adecuado para los profesionales de la electricidad para gestionar y mantener las redes de distribución de energía y las líneas de rama de energía, sino también para el personal eléctrico no profesional. Porque la gente sólo puede cambiar el fusible después de tirar el mango hacia fuera y debajo de la red.
Embalaje · Datos:
| Modelo (sin fusible) | Tamaño del cartón | EMBALAJE Y CANTIDAD | Soltero/G.W. (kg) | Unidad/G.W. (kg) |
| DNH18 – 160/3L | 70* 38* 24 | 8 | 2,52 | 21.26 |
| DNH18 – 250/3L | 70* 44* 27 | 4 | 5,76 | 24.28 |
| DNH18 – 400/3L | 70* 44* 27 | 4 | 6,52 | 27,32 |
| DNH18 – 630/3L | 70* 44* 27 | 4 | 7,52 | 31,32 |
| DNH18 – 160/3s | 70* 38* 24 | 8 | 2,35 | 19,9 |
| DNH18 – 250/3s | 70* 44* 27 | 4 | 5,62 | 23,72 |
| DNH18 – 400/3s | 70* 44* 27 | 4 | 6,35 | 26,64 |
| DNH18 – 630/3s | 70* 44* 27 | 4 | 7,36 | 30,68 |
