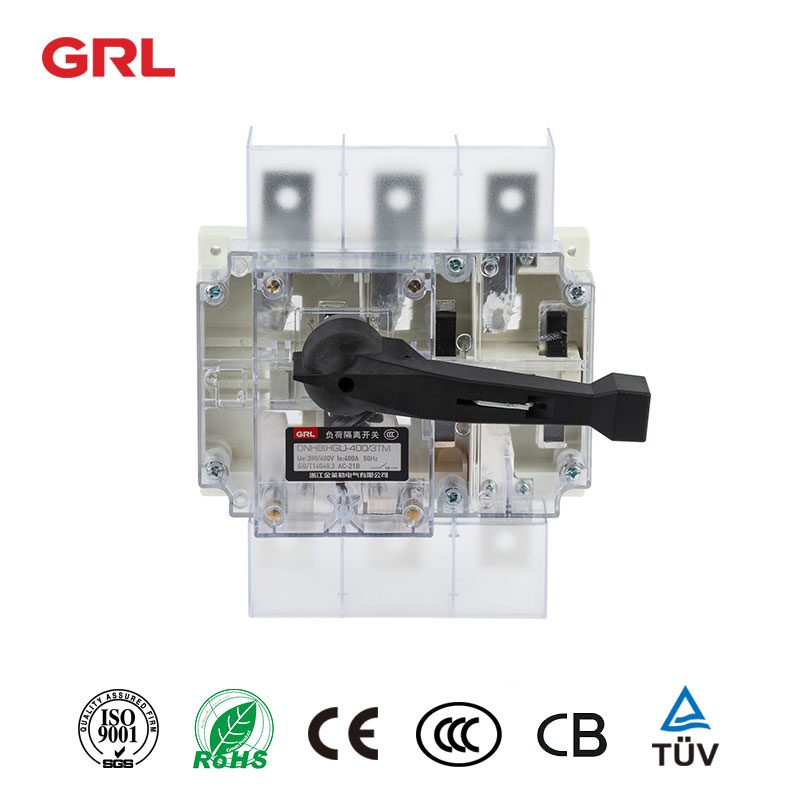

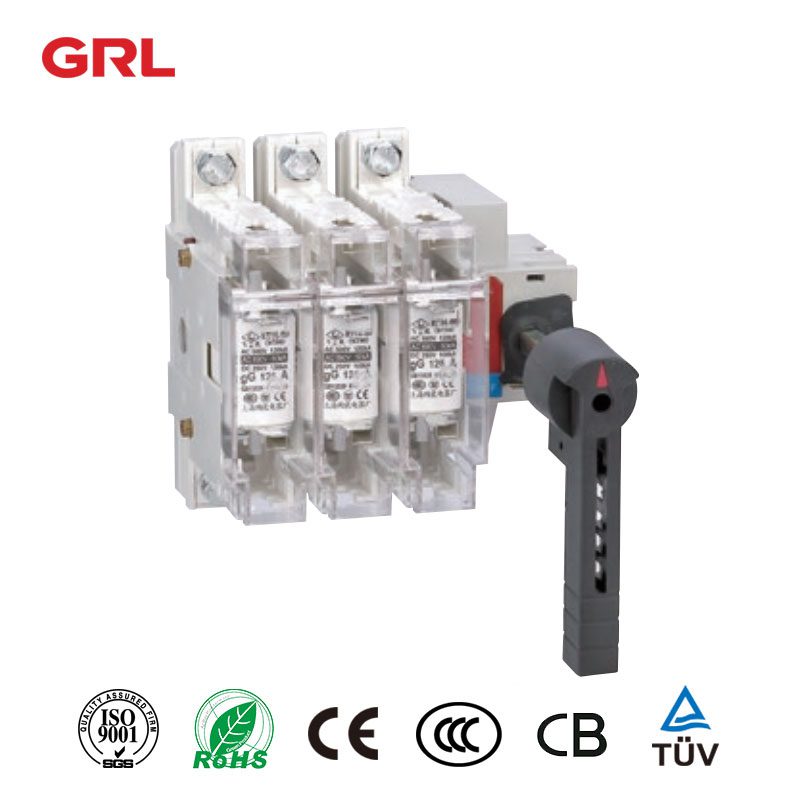

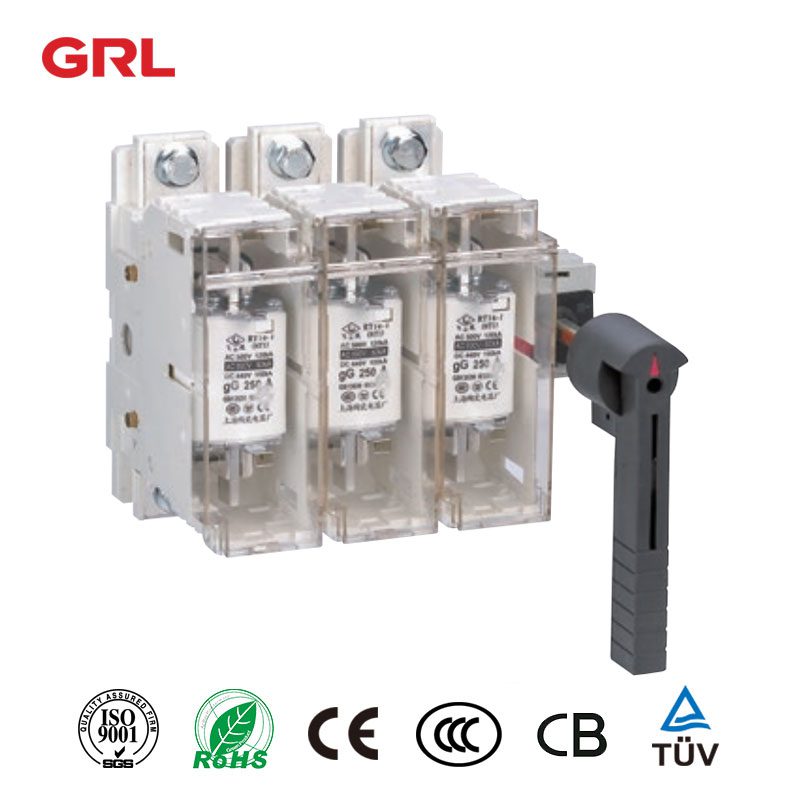

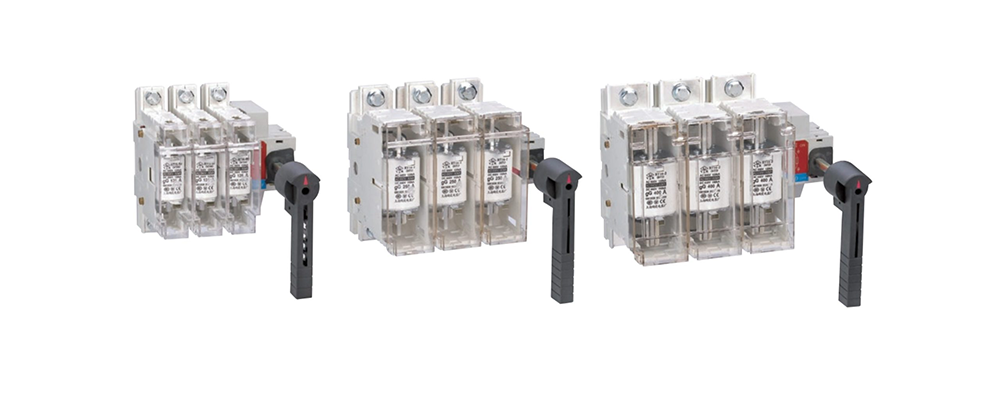

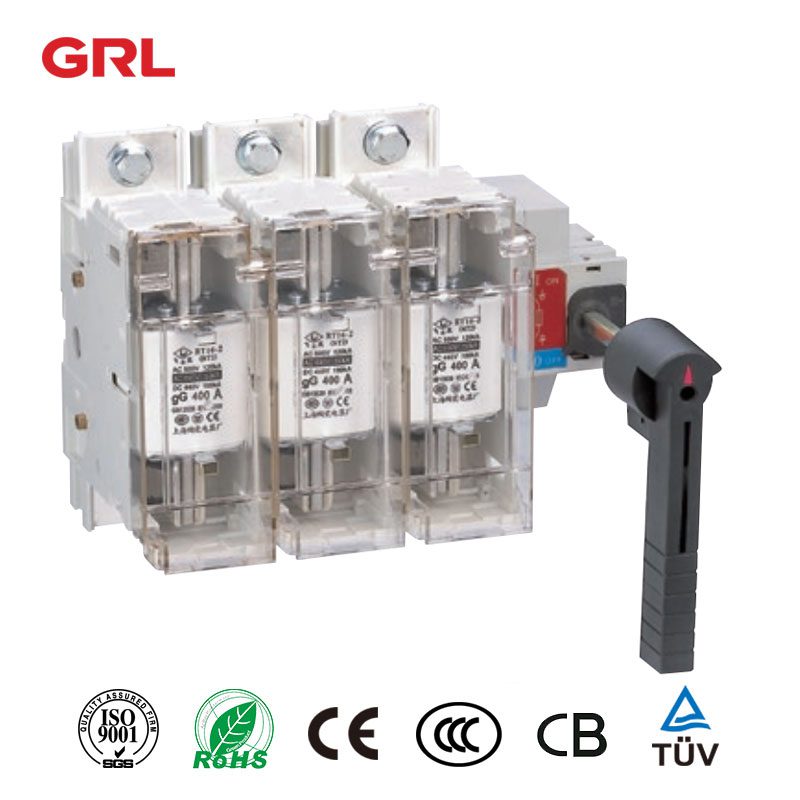

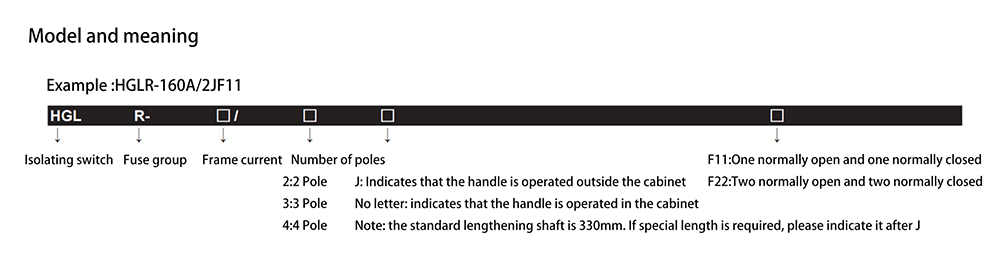

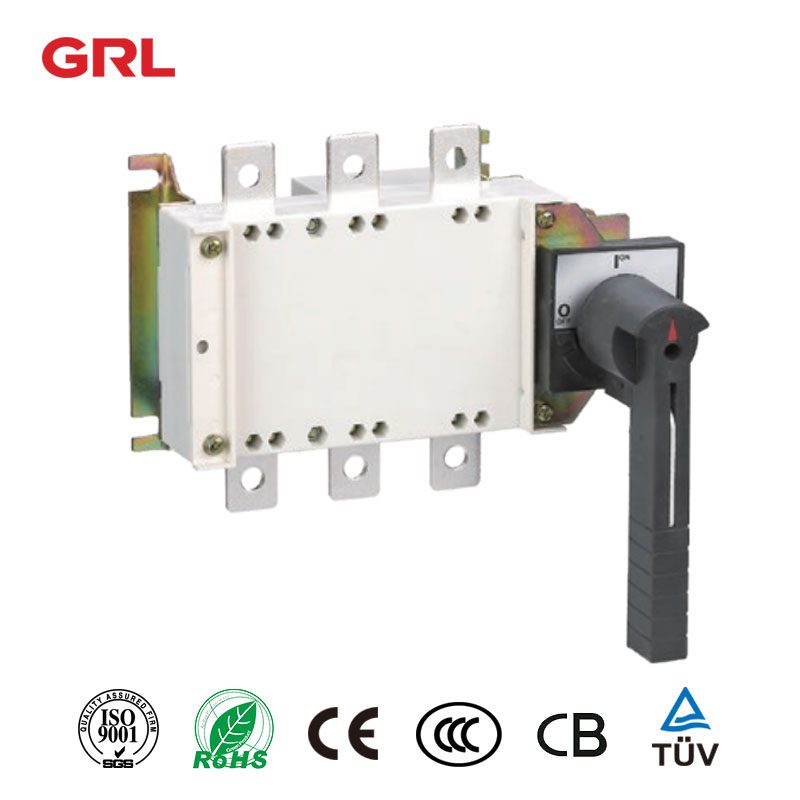

Desconector de fusibles Grupo HGLR Serie, Desconector de fusibles 63 – 630A
El grupo de fusibles de desconexión de la serie HGLR (en adelante denominado interruptor) es un interruptor multipolar operado manualmente. La carcasa está hecha de resina de poliéster insaturada reforzada con fibra de vidrio, que tiene altas propiedades dieléctricas, capacidad de protección y seguridad confiable.
El grupo de fusibles de aislamiento puede garantizar el encendido y apagado de carga del circuito. Tiene una protección confiable contra sobrecorriente o cortocircuito de seguridad. El estado desconectado es claramente visible.
El grupo de fusibles de aislamiento de la serie HGLR (en lo sucesivo, «switch») es un interruptor multipolo operado manualmente. La cáscara está hecha de resina de poliéster no saturada reforzada con fibra de vidrio, que tiene un alto rendimiento dieléctrico, capacidad de protección y seguridad fiable.
El mecanismo operativo es un mecanismo de aceleración con almacenamiento de energía de primavera y liberación instantánea. La conexión instantánea y la desconexión de la estructura de contacto multipunto es independiente de la velocidad de la manija de funcionamiento, lo que mejora considerablemente varias propiedades eléctricas y mecánicas.
El grupo de fusibles de desconexión puede garantizar la conexión segura y fiable y la desconexión del circuito. Cuenta con una protección fiable contra la sobrecorriente o los cortocircuitos. El estado desconectado es claramente visible.
Características de la estructura del disconector
El Grupo de Fuso Disconector es la solución ideal para conexiones y desconexiones de alta corriente. Su diseño modular hace que sea fácil de montar de acuerdo a sus necesidades, mientras que el diseño estructural integral garantiza la estabilidad. El mecanismo de almacenamiento de energía de resorte permite conexiones y desconexiones rápidas y fáciles, incluso a altas velocidades.
- HGLR – 63~400 grupo de fusibles de desconexión adopta estructura modular de diseño, que se puede montar libremente de acuerdo con las necesidades del cliente.
- HGLR – 630 adopta un diseño estructural integral para garantizar la estabilidad del rendimiento del producto debido a su alta corriente.
El mecanismo operativo adopta un mecanismo de almacenamiento de energía de primavera. Cuando el producto está conectado y desconectado, el resorte puede liberarse instantáneamente para realizar una rápida conexión y desconexión (13,8 M/s), que es independiente de la velocidad del mango de operación y mejora en gran medida la capacidad de extinguir el arco.
El Disconector Fuse Group es una forma segura y fácil de desconectar su circuito eléctrico. Fabricado con resina de poliéster no saturada reforzada con fibra de vidrio de alta calidad, este interruptor tiene un escudo visual para el fácil desmontaje y la sustitución del enlace de fusibles. El Grupo Disconector Fuse también tiene contactos de auto-limpieza para una conexión fiable, y funciones de protección de seguridad sobre -corriente y cortocircuito.
Cumplir con el estándar
Norma Internacional
- IEC60947 – 1 conmutador de baja tensión y equipo de control Parte 1: general
- IEC60947 – 3 equipos de conmutación y control de baja tensión, interruptores, aisladores, desconectores y combinaciones de espoletas
Norma nacional
- GB/T 14048.1 Normas generales para los aparatos de conmutación y control de baja tensión
- GB/T 14048.3 Equipos de conmutación y control de baja tensión, interruptores, aisladores, desconectores y combinaciones de espoletas
- GB/T 4208 – 1993 Grados de protección para recintos cerrados
- GB 13539.1 Requisitos básicos para las espoletas de baja tensión
- GB 13539.2 Requisitos suplementarios para las espoletas utilizadas por personal a tiempo completo de espoletas de baja tensión
Condiciones normales de trabajo e instalación
Entorno operativo
La temperatura máxima del aire ambiente no excederá de + 40 °C, con un mínimo de – 5 °. La temperatura media en el interior del edificio no debe exceder de +35 ° dentro de un período de 24 horas. El emplazamiento de la instalación no debe estar situado a más de 2000 m sobre el nivel del mar.
Cuando la temperatura máxima sea superior a 40 °C, la humedad relativa del aire no deberá superar el 50 %. Sin embargo, a temperaturas más bajas, se permite una mayor humedad relativa; por ejemplo, 90% a 20 °C. Si se produce condensación debida a cambios de temperatura, deben adoptarse medidas especiales.
El nivel de contaminación del entorno circundante es el nivel 3.aislador encendido o apagado
Instalación
El interruptor se instalará en un lugar sin sacudidas significativas, vibraciones de choque e invasión de lluvia y nieve. Al mismo tiempo, el lugar de instalación estará libre de un medio explosivo peligroso y el medio estará libre de gas y polvo suficientes para corroer el metal y el aislamiento de daños.
Leer en la página web¿Qué es el interruptor de aislamiento?
Disconector de interruptor de fusibleSelección de fusibles y tabla de comparación de corriente nominal de fusible.
Grupo de fusibles de aislamiento de interruptores diferentes fusibles de marco
| Corriente nominal del grupo de fusibles de desconexión (A) | Corriente nominal del enlace de fusibles (A) | Tamaño de la espoleta |
| 63 | 2 ,4,6,10,16,20,25,32,40,50,63 | 00C |
| 160 | 2 ,4,6,10,16,20,25,32,40,50,63,80,100,125,160 | 00 |
| 250 | 16,20,25,40,50,63,80,100,125,160,200,250 | 1 |
| 400 | 50,63,80,100,125,160,200,250,315,400 | 2 |
| 630 | 200,250,315,400,500,630 | 3 |
Propiedades eléctricas y mecánicas del grupo de espoletas HGLR – 63 ~630
| Parámetros eléctricos | Corriente de calefacción acordadaITh (A) | 63 | 160 | 250 | 400 | 630 | ||
| <> | Tamaño de la espoleta | 00C | 00 | 1 | 2 | 3 | ||
| <> | Tensión de aislamiento nominal Ui | 800 | 800 | 800 | 800 | 800 | ||
| <> | Resistencia dieléctrica (V) | 2000 | 2000 | 2000 | 2000 | 2000 | ||
| <> | Impulso nominal de resistencia a la tensión Uimp kV | 8 | 8 | 8 | 8 | 8 | ||
| <> | Corriente de trabajo nominalIE (A) | 415V | Ac – 23B | 63 | 160 | 250 | 400 | 630 |
| <> | <> | 690V | Ac – 21B | 40 | 100 | 200 | 315 | 400 |
| <> | Limitar la corriente de cortocircuito(IQ) (Ka) | 20 | 20 | 20 | 20 | 20 | ||
| Capacidad de fabricación y rotura (armas) | Capacidad nominal de fabricación | 630 | 1600 | 2500 | 4000 | 6300 | ||
| <> | Capacidad nominal de rotura | 504 | 1280 | 2000 | 3200 | 5040 | ||
| Operativo<> performance | Vida mecánica | 1700 | 1400 | 1400 | 800 | 800 | ||
| <> | Vida eléctrica | 300 | 200 | 200 | 200 | 200 | ||
| W8 | 3POles | 1 | 1,8 | 3,2 | 4,8 | 16 | ||
| <> | 4 POles | 1 , 3 | 2,3 | 4,5 | 6,1 | 19 | ||

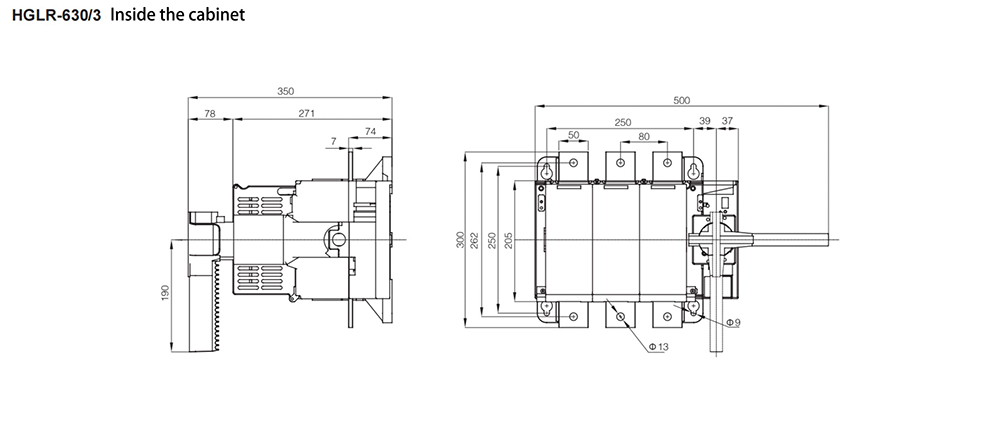

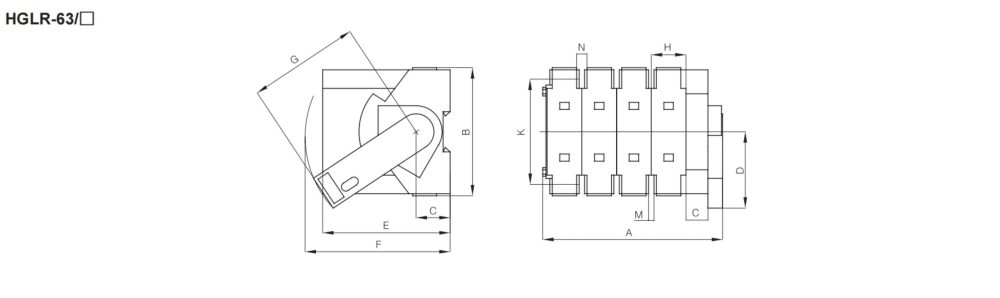

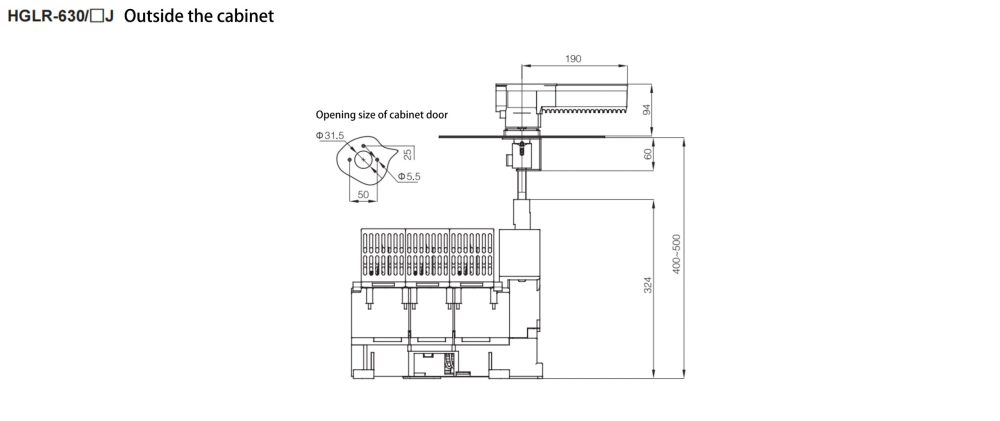

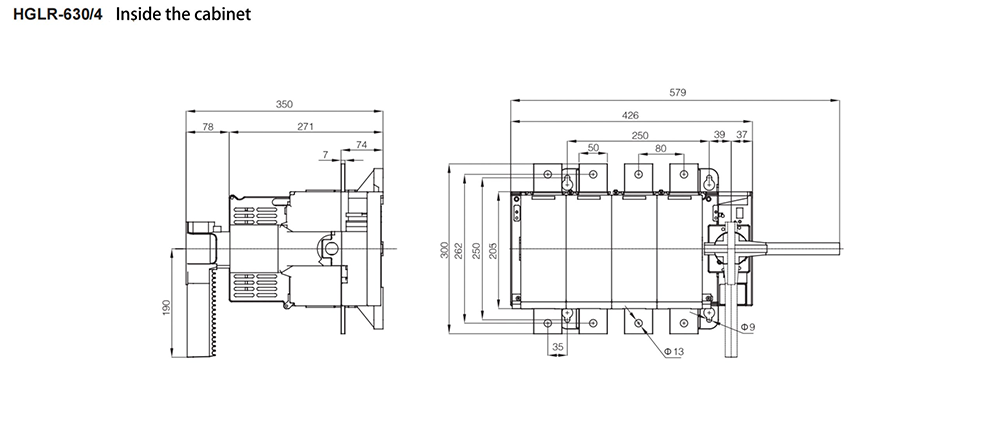

Esquema del disconector de interruptor de fusible y Dimensión de instalación (mm)
| Especificaciones | A | B | C | D | E | F | G | H | K | N | M |
| HGLR – 63/3 | 134 | 118 | 31 | 70 | 118 | 134 | 102 | 32 | 97 | 9,5 | 5 |
| HGLR – 63/4 | 166 | 118 | 31 | 70 | 118 | 134 | 102 | 32 | 97 | 9,5 | 5 |

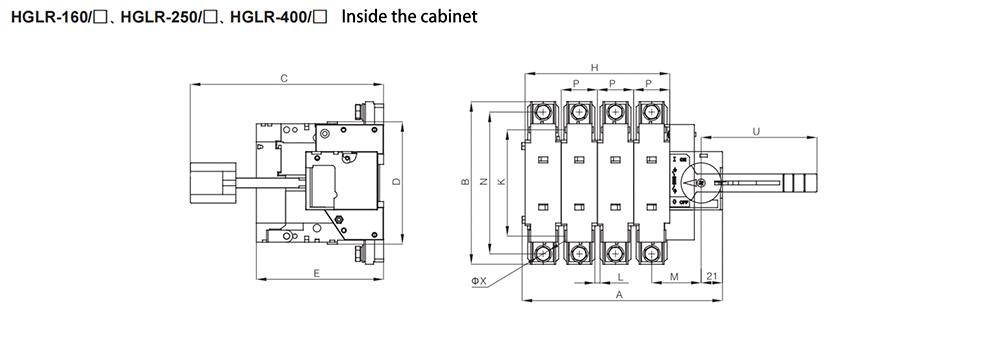

Disconector de interruptor de fusible
| Especificaciones | A | B | C | D | E | H | M | K | N | P | U | L | 0 X |
| HGLR – 160/3 | 165 | 162 | 192 | 118 | 127 | 108 | 67 | 90 | 141 | 36 | 115 | 5 | 8,8 |
| HGLR – 160/4 | 200 | 162 | 192 | 118 | 127 | 144 | 67 | 90 | 141 | 36 | 115 | 5 | 8,8 |
| HGLR – 250/3 | 236 | 195 | 200 | 160 | 146 | 180 | 93 | 137 | 165 | 60 | 145 | 6 | 11 |
| HGLR – 250/4 | 296 | 195 | 200 | 160 | 146 | 240 | 93 | 137 | 165 | 60 | 145 | 6 | 11 |
| HGLR – 400/3 | 281 | 205 | 200 | 170 | 149 | 198 | 124 | 137 | 175 | 66 | 145 | 6 | 11 |
| HGLR – 400/4 | 347 | 205 | 200 | 170 | 149 | 264 | 124 | 137 | 175 | 66 | 145 | 6 | 11 |

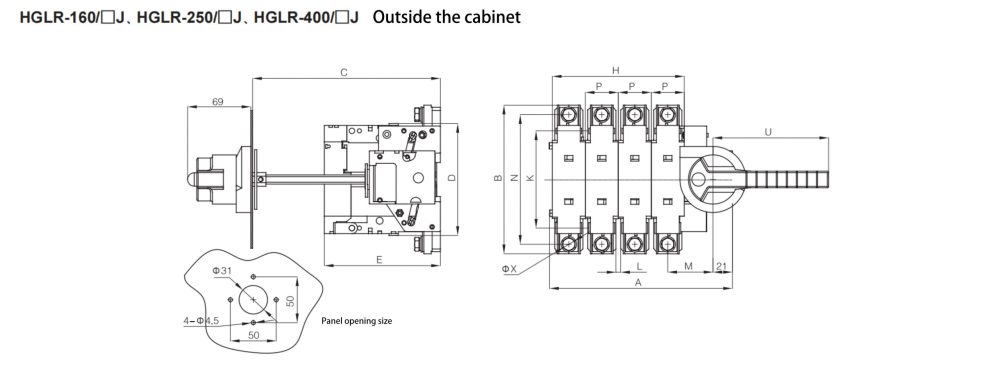

Disconector de interruptor de fusible
| Especificaciones | A | B | C | D | E | H | M | K | N | P | U | L | 0 X |
| HGLR – 160/3 | 165 | 162 | 150 ~ 300 | 118 | 127 | 108 | 67 | 90 | 141 | 36 | 126 | 5 | 8,8 |
| HGLR – 160/4 | 200 | 162 | 150 ~ 300 | 118 | 127 | 144 | 67 | 90 | 141 | 36 | 126 | 5 | 8,8 |
| HGLR – 250/3 | 236 | 195 | 150 ~ 300 | 160 | 146 | 180 | 93 | 137 | 165 | 60 | 126 | 6 | 11 |
| HGLR – 250/4 | 296 | 195 | 150 ~ 300 | 160 | 146 | 240 | 93 | 137 | 165 | 60 | 126 | 6 | 11 |
| HGLR – 400/3 | 281 | 205 | 150 ~ 300 | 170 | 149 | 198 | 124 | 137 | 175 | 66 | 126 | 6 | 11 |
| HGLR – 400/4 | 347 | 205 | 150 ~ 300 | 170 | 149 | 264 | 124 | 137 | 175 | 66 | 126 | 6 | 11 |
¿Qué escenarios de aplicación requieren interruptores industriales de aislamiento?
& nbsp;
El papel clave de los interruptores industriales de aislamiento
En un entorno industrial, la seguridad y la eficiencia son muy importantes. Esto es especialmente cierto en el caso de los electrodomésticos de alta potencia y la maquinaria. Para garantizar un buen funcionamiento y proteger al personal, los interruptores industriales de aislamiento de grado se convierten en componentes indispensables.
1 .Maquinaria y equipo pesado
En campos industriales como la fabricación, la maquinaria pesada como prensas, tornos y fresadoras son equipos comunes en las fábricas. Estas máquinas a menudo funcionan con altas tensiones y corrientes, que pueden ser peligrosas durante el mantenimiento o reparaciones. Industrial – gradoInterruptores de aislamientoPuede aislar la potencia de forma segura antes de realizar el mantenimiento u otro trabajo. Trabaja con seguridad.
2 .Hornos y hornos industriales
Hornos industriales y hornos para procesos tales como curado, recocido y tratamiento térmico. A menudo manejan temperaturas extremadamente altas y requieren un control preciso. Los interruptores de aislamiento permiten desconexión segura de la potencia.
3 .Motores y unidades
Los motores eléctricos alimentan diversos tipos de equipos mecánicos en entornos industriales. Son componentes críticos de las líneas de producción y otros procesos. Al realizar el mantenimiento, los interruptores de aislamiento garantizan la desconexión segura de la fuente de alimentación, evitando cualquier accidente.
4 .Equipos de soldadura de alta potencia
Los equipos de soldadura en ambientes industriales a menudo funcionan a altas corrientes y tensiones. Interruptores de aislamiento para cortar la energía durante el mantenimiento o situaciones de emergencia. Esto añade una capa adicional de seguridad para aquellos que trabajan con máquinas de soldadura.
5 .Tres – Motores y sistemas de fase
Tres – motores de fase son comunes en operaciones industriales a gran escala. Conducen todo, desde transportadores hasta compresores. Los interruptores de aislamiento diseñados para uso industrial permiten desconexión segura de la potencia
6.Transformador de alta tensión
Los transformers son equipos esenciales en instalaciones industriales para regular los niveles de tensión. Debido a las altas tensiones involucradas, los interruptores de aislamiento permiten la desconexión segura de la energía durante el mantenimiento, inspección o reparación.
En general, los interruptores industriales de aislamiento de grado son muy importantes en entornos en los que funcionan aparatos domésticos de alta potencia y equipos mecánicos. Proporcionan una red de seguridad crítica aislando la energía durante el mantenimiento o las emergencias.Interruptor de aislamiento de carga
