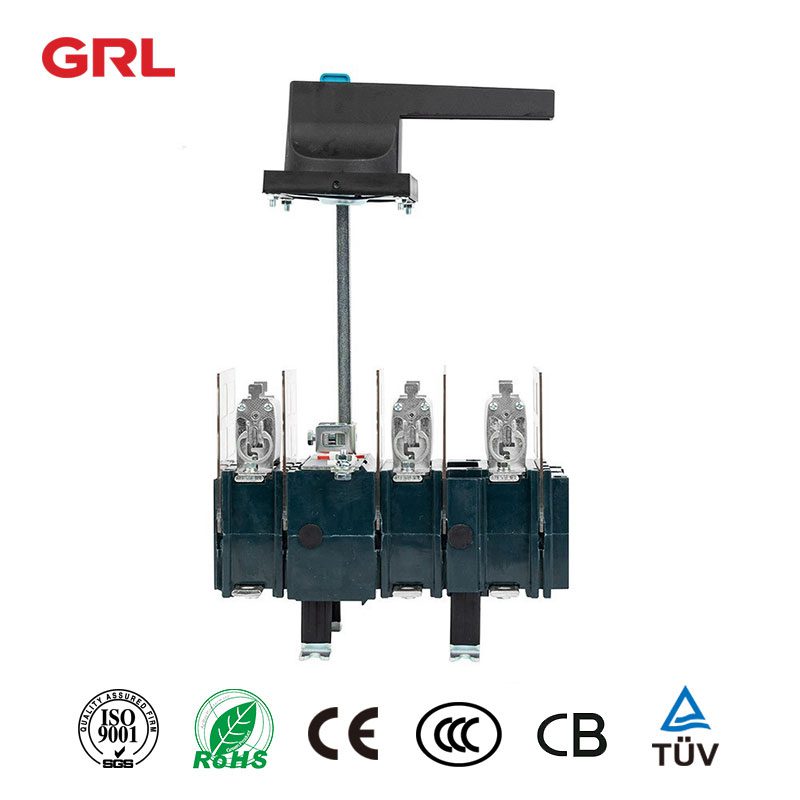

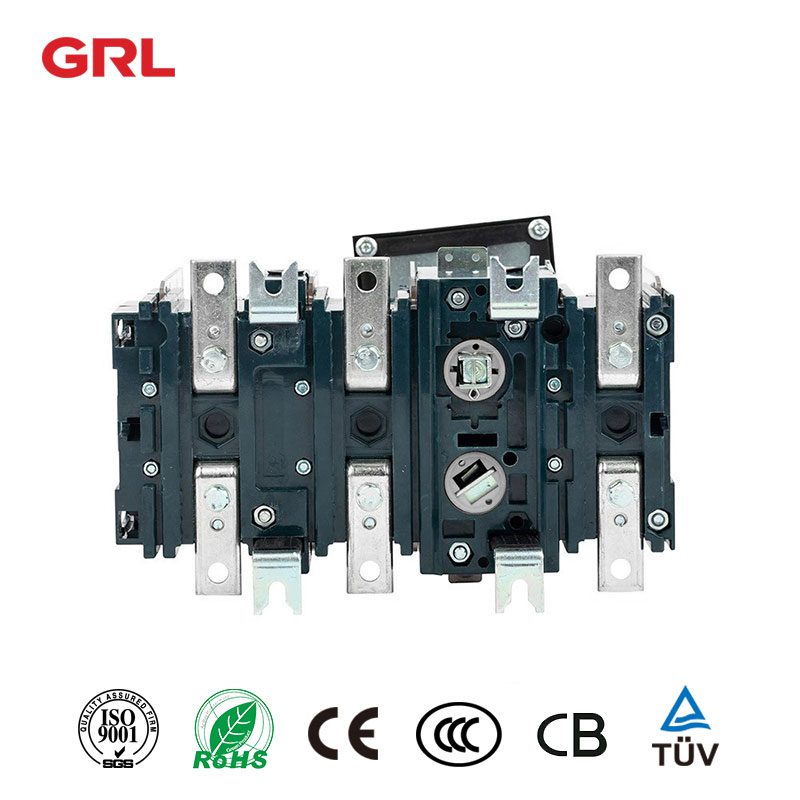

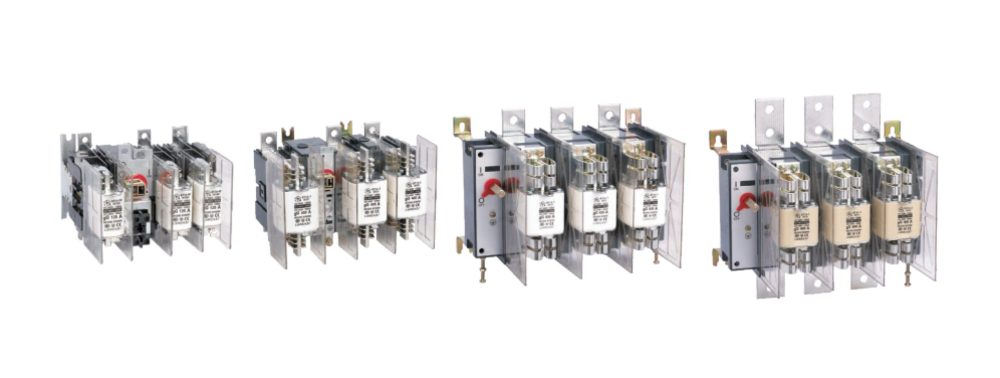

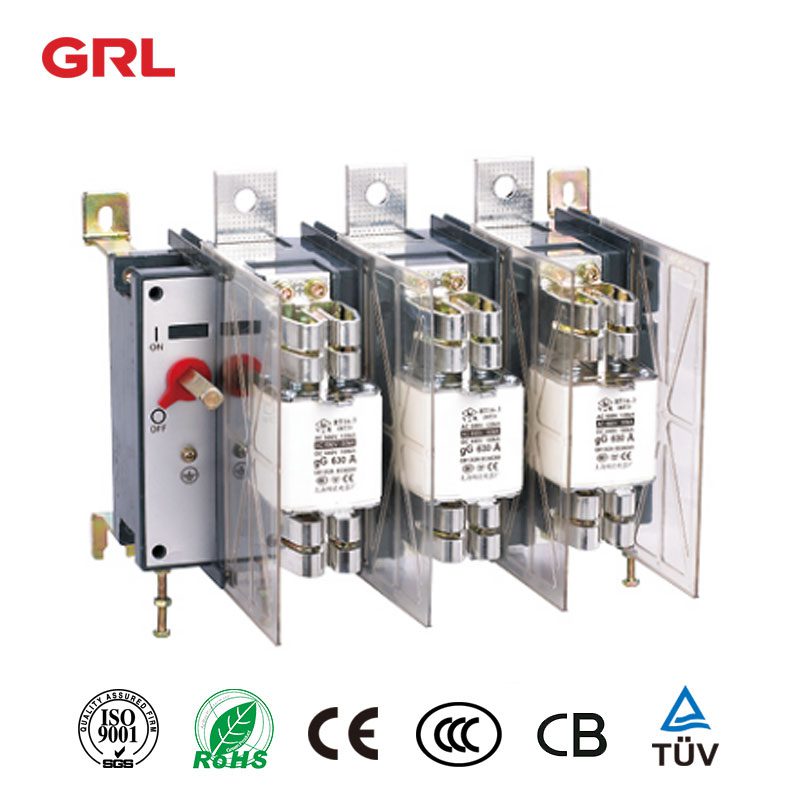

Grupo de fusibles y desconectores de la serie HH15 125A – 2500A
Modos: QSA – 125 / 160 / 250 / 400 / 630 / 800 / 1000 / 1250 / 1600
Voltage: 415 / 690 V
Rating actual:125 / 100, 160 / 100, 250 / 200, 400 / 315, 630 / 500, 800 / 500, 1000 / 800, 1250 / 1000
Opcionales: Con el enlace fuse
Correo electrónico: [email protected]
Fusible adecuado: 00, 1, 2, 3, 4, RSO (RS3) -1250
Keyword: Fusible desconector, interruptor de desconexión de fusible 630A de 3 fases, interruptor fusible, interruptor de fusible ac,Desconexión de los fusibles
Descargar el PDF: Catálogo GRL
El grupo de fusibles de desconexión de la serie HH15 y el interruptor de desconectado (en lo sucesivo, «switch») incluyen las series QSA, las series QA y las series QP, que son aplicables principalmente a los circuitos de distribución y a los circuitos de motor con alta corriente de cortocircuito, ya que el interruptor principal o interruptor principal funciona con poca frecuencia a mano. Los interruptores de la serie QSA se pueden utilizar para la protección de cortocircuitos.
El interruptor cumple con los estándares GB/T 14048.3 e IEC60947 – 3 y se utiliza ampliamente en juegos completos de bajo voltaje de tipo cajón superior.
La temperatura del aire ambiente no deberá ser superior a + 40 °, no inferior a – 5 °, y la temperatura media en un plazo de 24 horas no excederá de +35 °.
La altitud del lugar de instalación no superará los 2000m.
Cuando la temperatura del aire ambiente sea de +40 °C, la humedad relativa no superará el 50 %. A una temperatura más baja, se permite una humedad relativa más alta, por ejemplo, 90% a 20 °C. Se adoptarán medidas especiales para la condensación ocasional por cambios de temperatura.
El nivel de contaminación del entorno circundante es de 3 polos.
El interruptor se instalará en un lugar sin sacudidas significativas, vibraciones de choque e invasión de lluvia y nieve. Al mismo tiempo, el lugar de instalación estará libre de medios explosivos peligrosos y los medios estarán libres de gas y polvo suficientes para corroer el metal y el aislamiento de daños.
El interruptor adopta el modo de operación de rotación frontal, que está compuesto por mecanismo operativo, sistema de contacto, mango, etc.
El interruptor adopta una estructura completamente cerrada y es operado por almacenamiento de energía primaveral. La velocidad de cierre y rotura del interruptor es independiente de la velocidad de acción del operador, con el fin de garantizar la seguridad de los operadores y equipos.
El interruptor es un sistema de contacto con un rendimiento único. El sistema de contacto móvil se forma directamente a partir de la barra de cobre roja. La pieza de contacto móvil es de estructura puente y tiene una función de ajuste automático, de modo que puede asegurar efectivamente el contacto de línea cuando está conectado con el contacto estático, asegurando así la estabilidad del aumento de temperatura del producto.

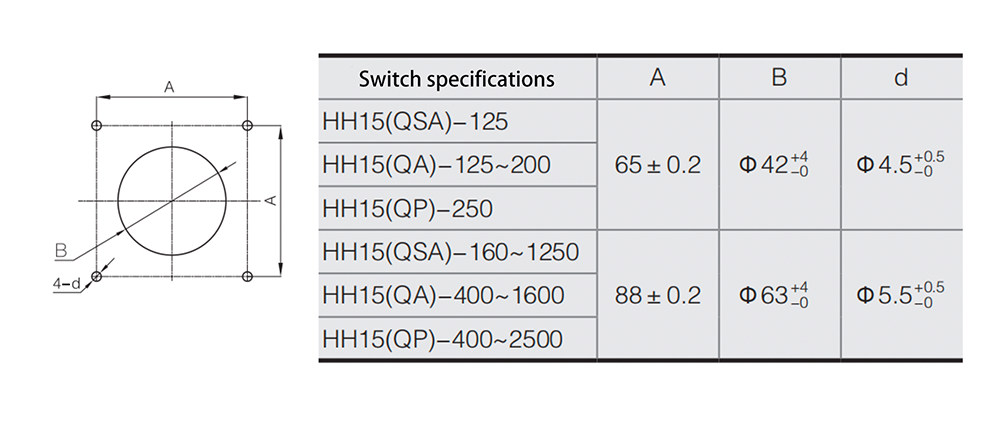

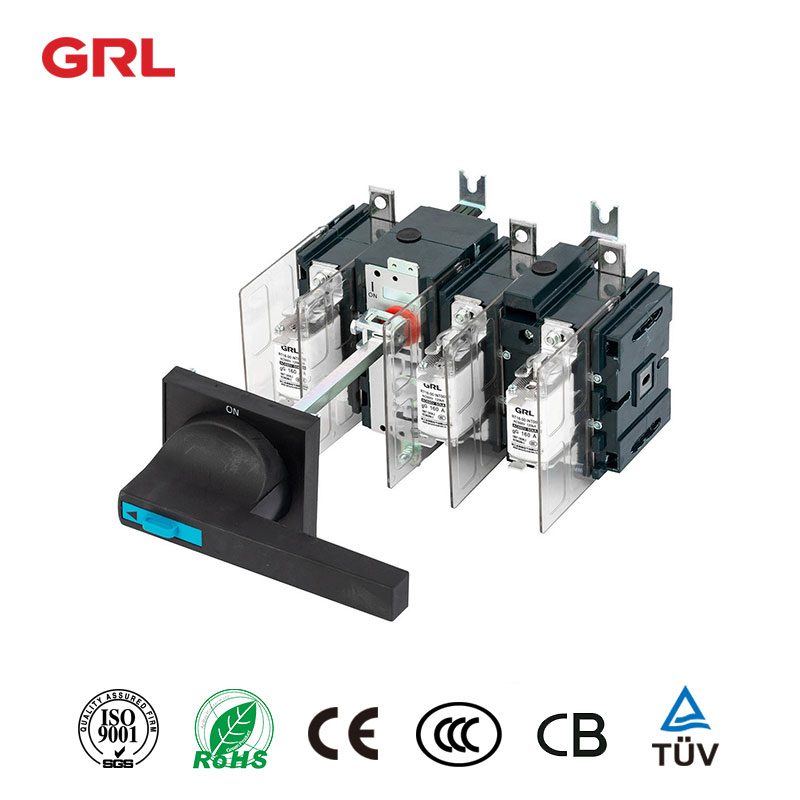

El mango de operación se puede instalar en la puerta del armario del interruptor. Cuando la puerta del armario está cerrada, el mango encaja con la palanca de funcionamiento del interruptor. Cuando el interruptor está en posición cerrada, el mango está entrelazado con la puerta del armario para evitar que la puerta del armario se abra.

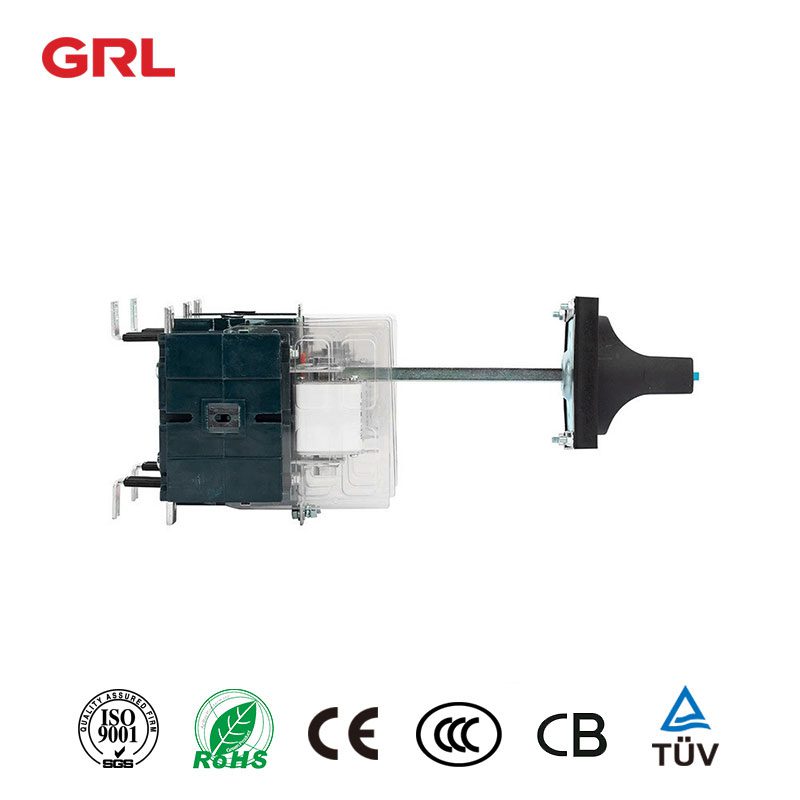

El interruptor también está equipado con un eje de extensión, y la longitud especial se puede personalizar por separado.
Leer en la página web¿Qué es el interruptor de aislamiento?

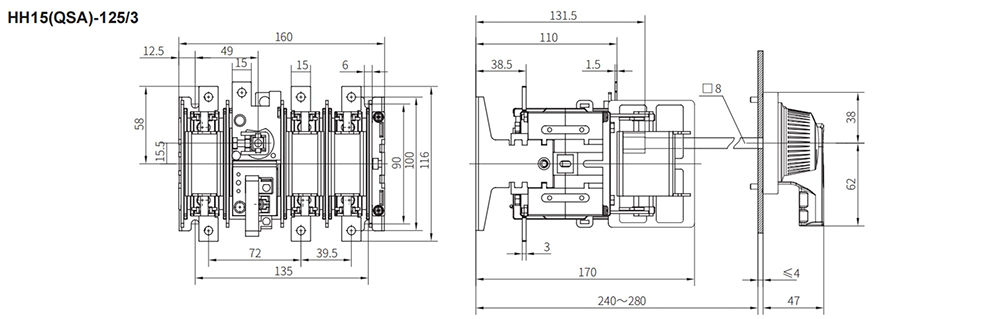

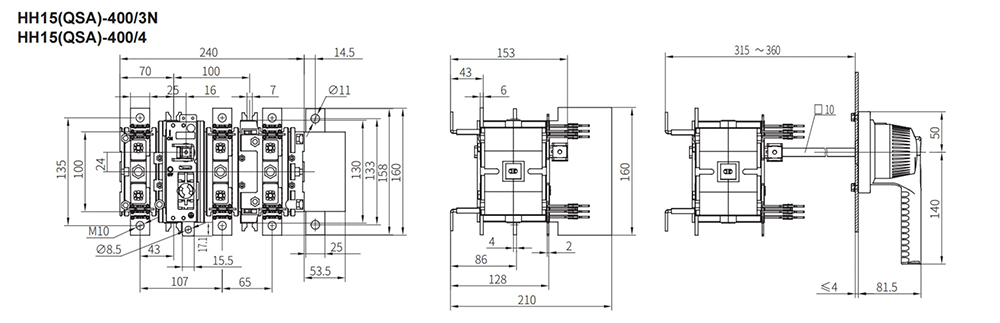

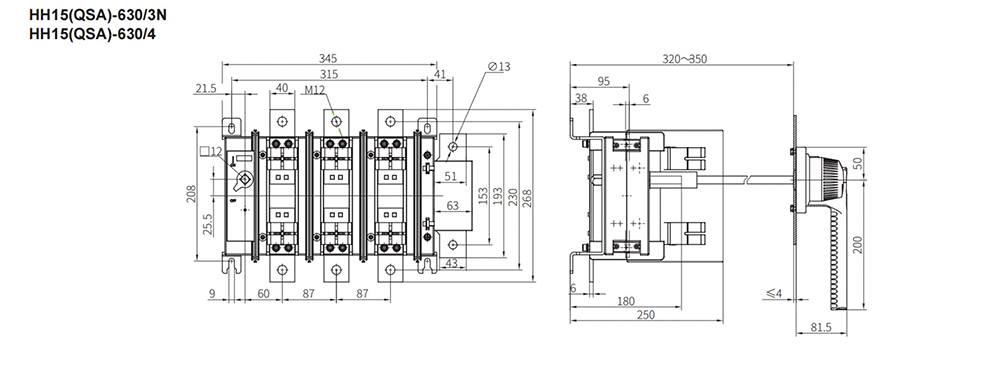

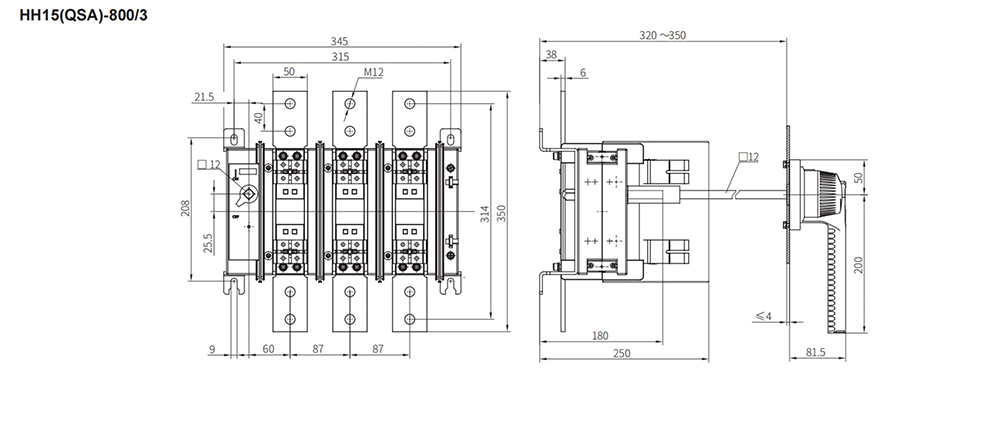

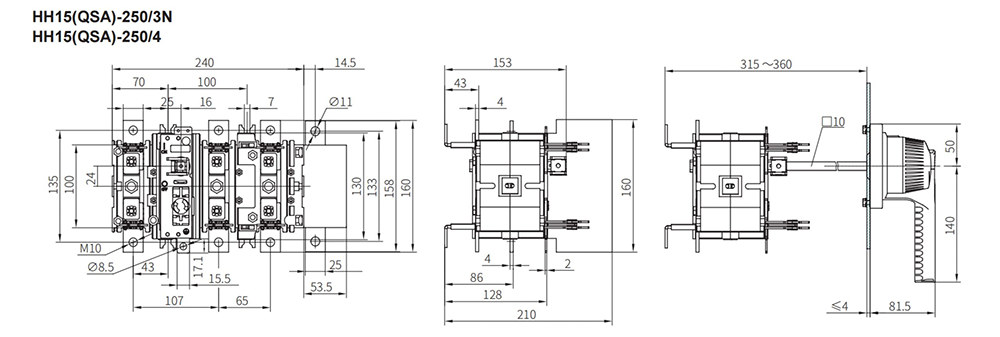

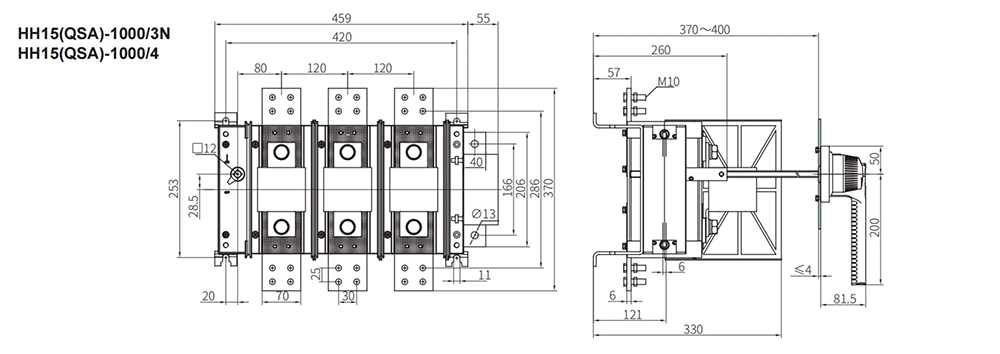

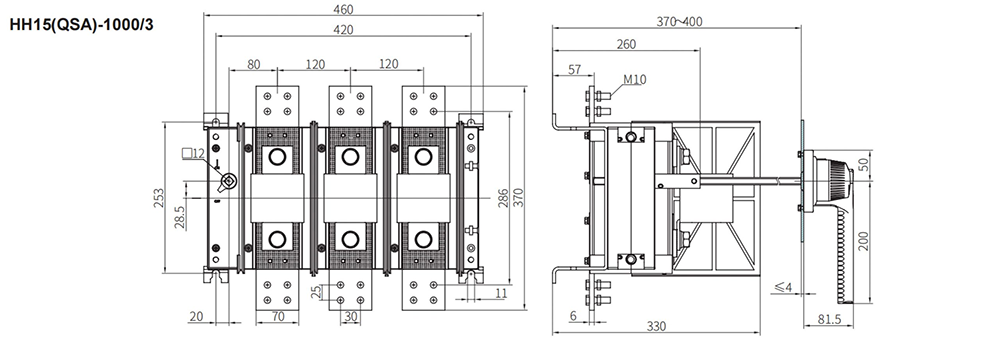

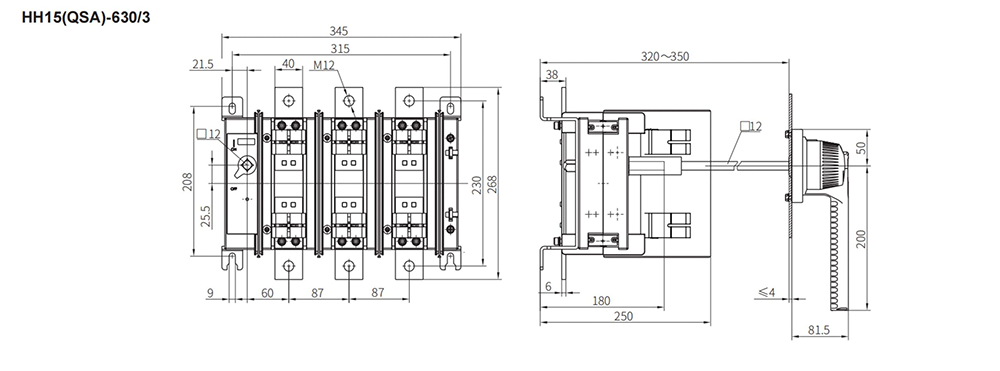

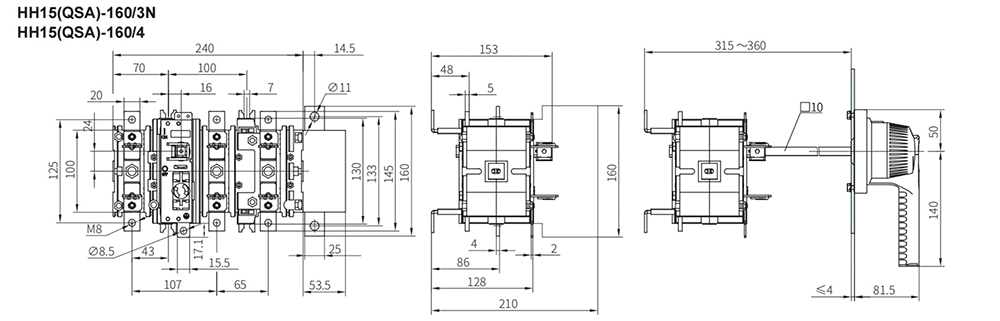

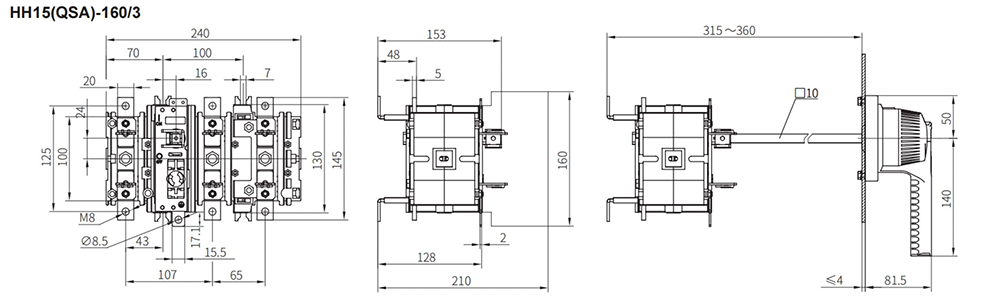

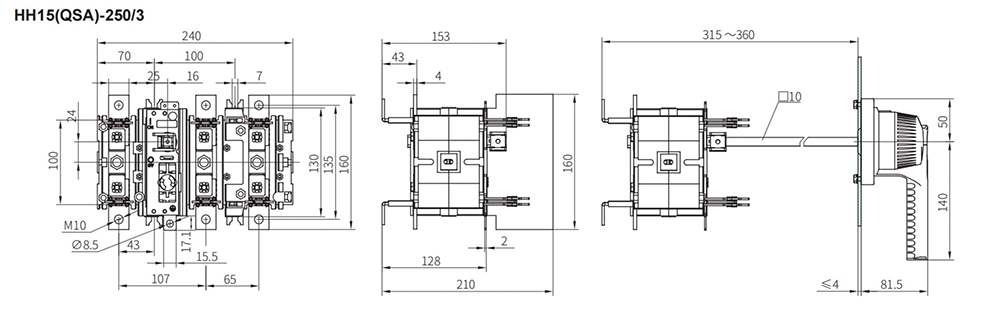

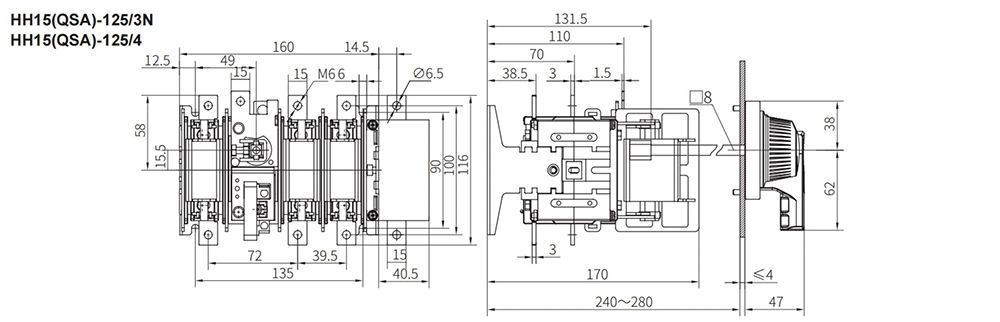

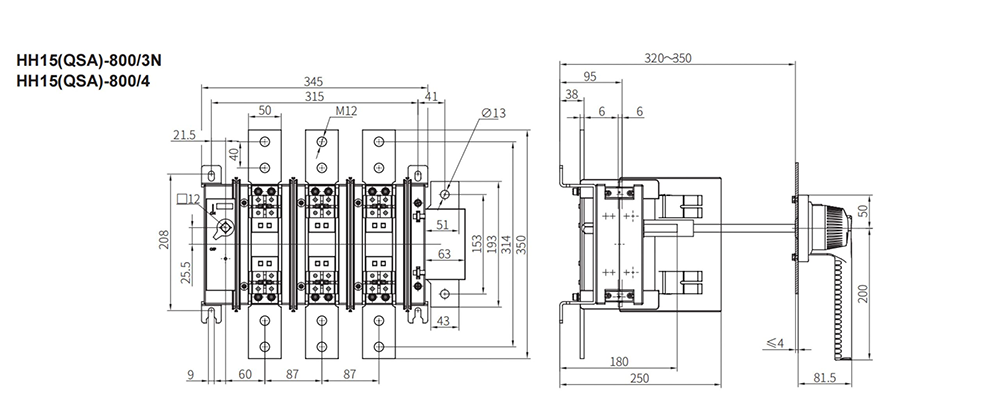

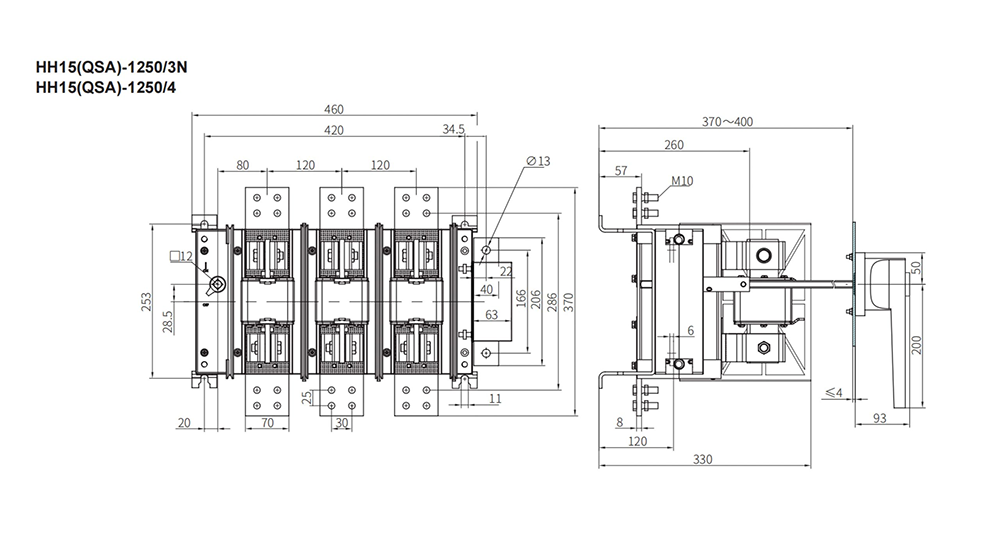

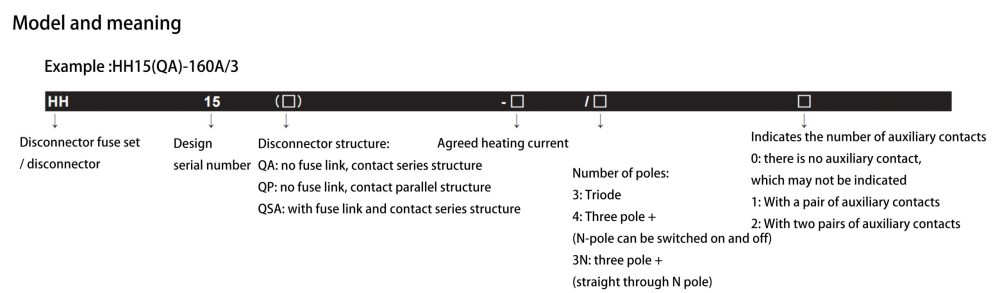

HH15 (QSA) – -/ – –
| Especificaciones | QSA – 125 | QSA – 160 | QSA – 250 | QSA – 400 | QSA – 630 | QSA – 800 | QSA – 1000 | QSA – 1250 | |
| Número de postes principales | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | |
| Tensión de aislamiento nominal Ui | V | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Impulso nominal de resistencia a la tensión Uimp | KV | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Tensión de trabajo nominal UE | V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V |
| Corriente de calefacción acordada | A | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 |
| Corriente de trabajo nominal | A | 125/100 | 160/100 | 250/ 200 | 400/ 315 | 630/ 500 | 800/ 500 | 1000/ 800 | 1250/1000 |
| Corriente de cortocircuito limitador nominal | Ka | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 | 100/50 |
| Vida mecánica | tiempo | 15000 | 12000 | 12000 | 12000 | 3000 | 3000 | 1000 | 1000 |
| Vida eléctrica | tiempo | 1000 | 300 | 300 | 300 | 200 | 150 | 100 | 100 |
| Tamaño de la espoleta | <> | 00 | 00 | 1 | 2 | 3 | 3 | (RS3) – 1250 | 4 |
| Par de funcionamiento | Nm | 7,5 | 16 | 16 | 16 | 30 | 30 | 38 | 38 |
| Corriente de calefacción acordada de contacto auxiliar<>ITH 400V,AC – 15A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |

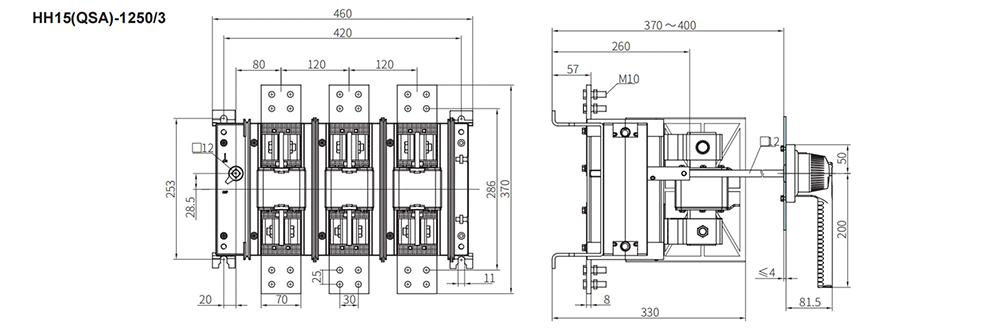

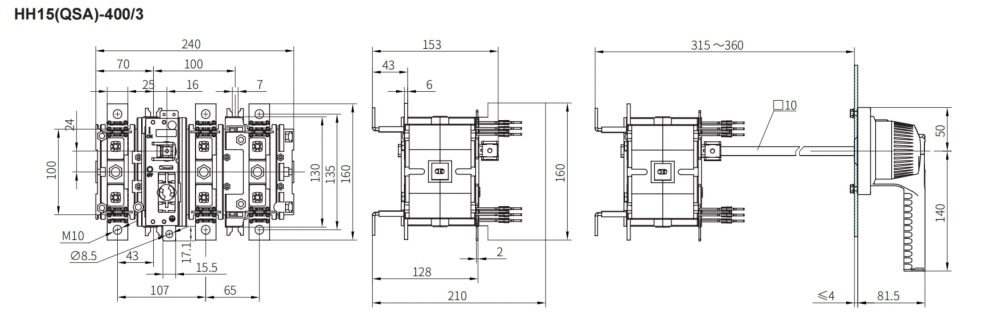

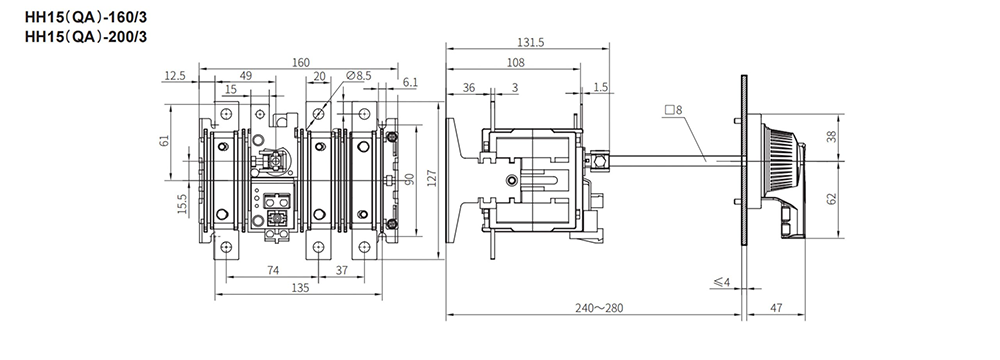

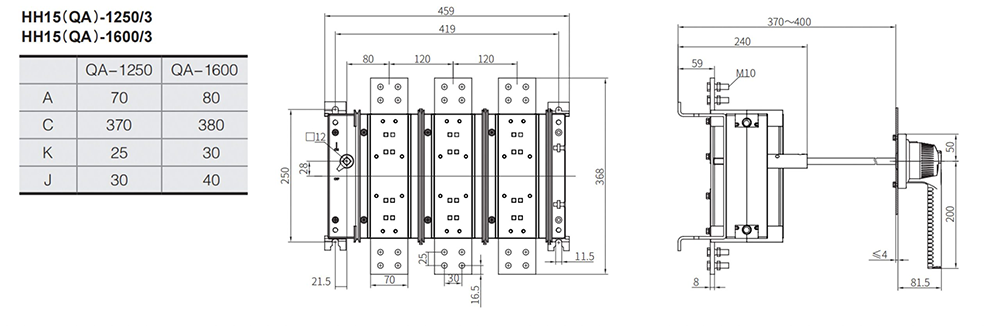

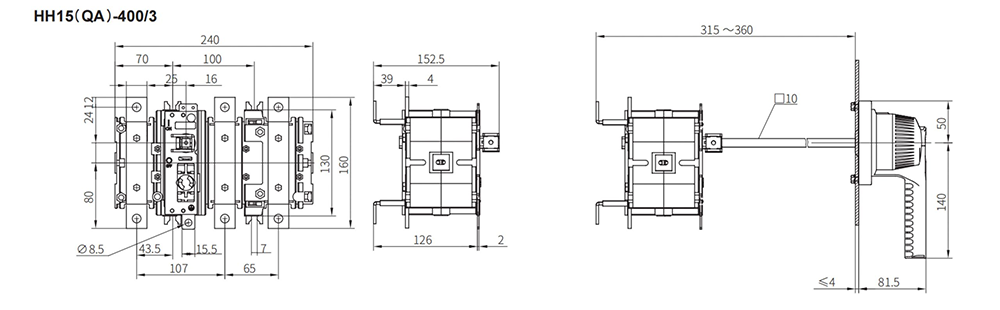

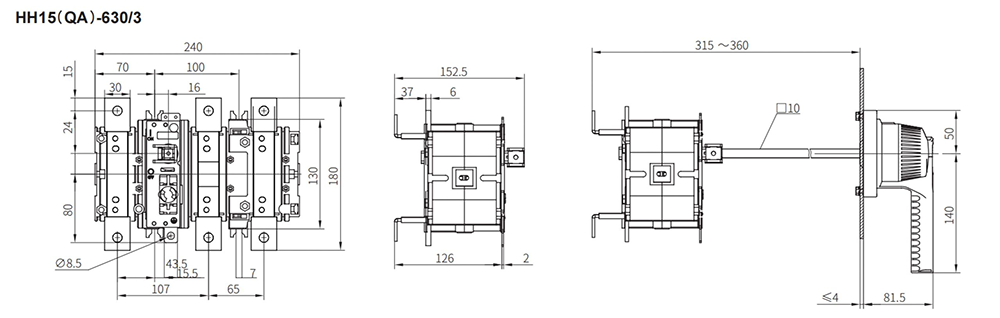

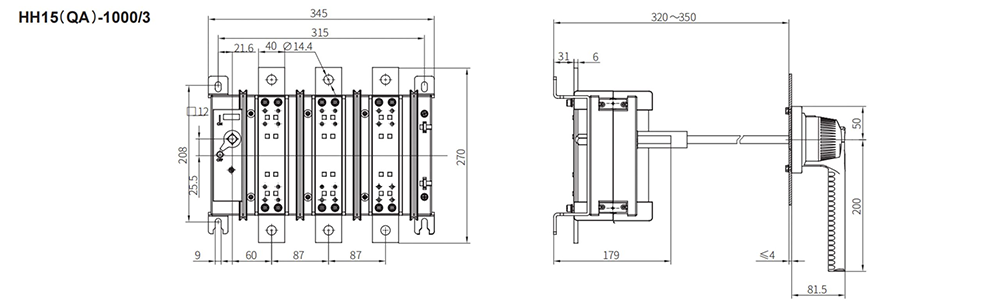

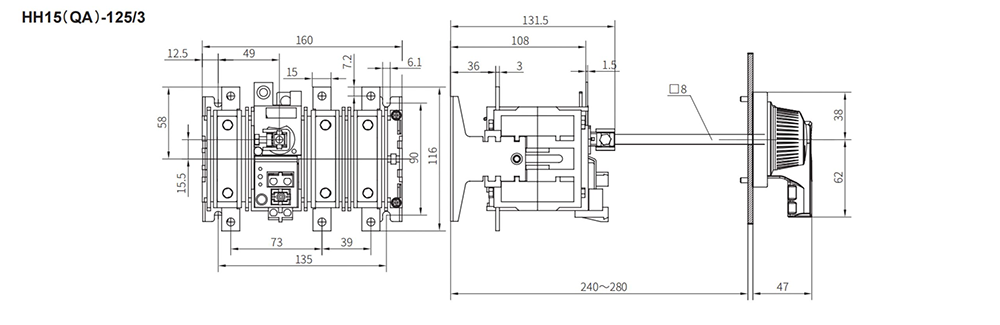

HH15 (QA) – -/ – –
| Especificaciones | QSA – 125 | QSA – 160 | QSA – 200 | QSA – 400 | QSA – 630 | QSA – 1000 | QSA – 1250 | QSA – 1600 | |
| Número de postes principales | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | |
| Tensión nominal de aislamiento Ui | V | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Impulso nominal de resistencia a la tensión Uimp | KV | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Tensión de trabajo nominal UE | V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V |
| Corriente de calefacción acordada | A | 125 | 160 | 200 | 400 | 630 | 1000 | 1250 | 1600 |
| Corriente de trabajo nominal: ac – 23B | A | 12 | 160 | 200/160 | 400 | 630400 | 1000/630 | 1250/1000 | 1600/1000 |
| Calificación corta – tiempo de resistencia a la corriente ICW | Ka/1s | 5 | 5 | 5 | 12,6 | 12,6 | 25 | 50 | 50 |
| Vida mecánica | tiempo | 15000 | 15Índices | 12000 | 3000 | 3000 | 3000 | 1000 | 1000 |
| Vida eléctrica | tiempo | 1000 | 1000 | 1000 | 300 | 300 | 150 | 100 | 100 |
| Par de funcionamiento | Nm | 7,5 | 7,5 | 7,5 | 16 | 16 | 30 | 38 | 38 |
| Corriente de calefacción acordada de contacto auxiliarITH 400V,AC – 15A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |

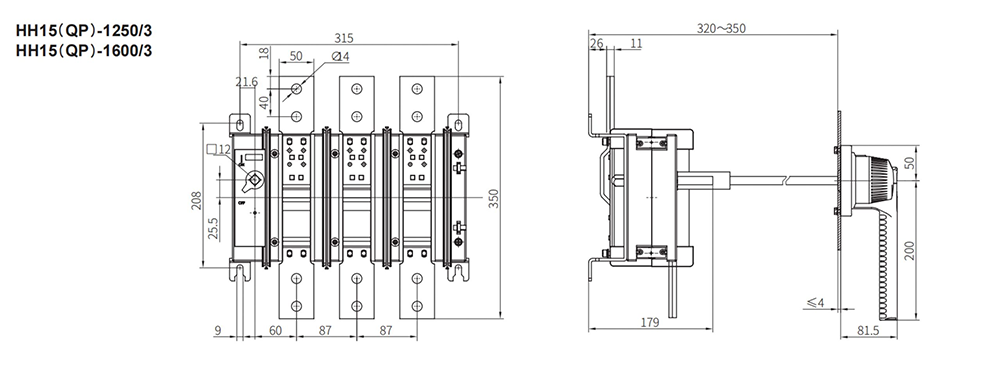

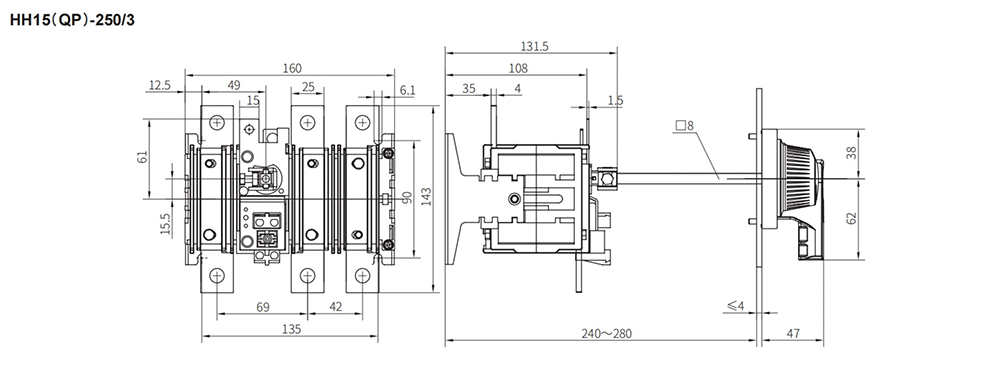

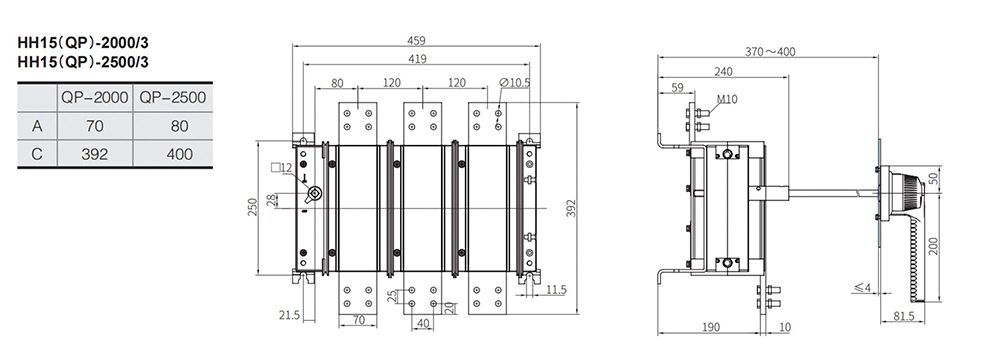

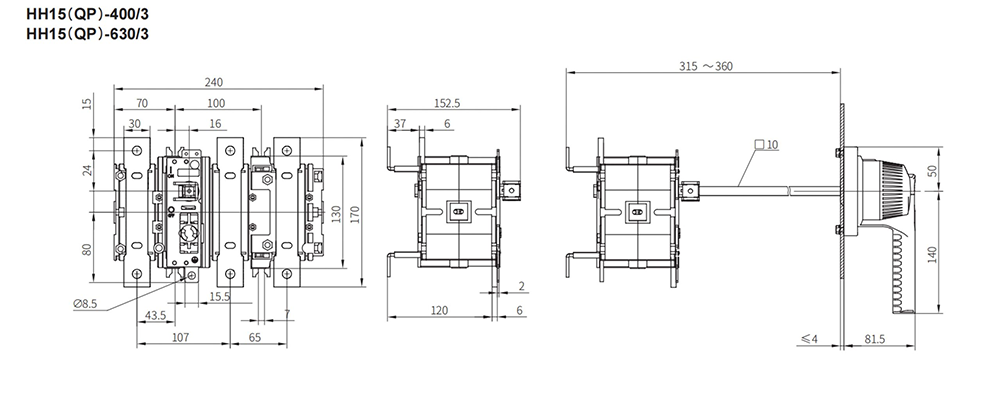

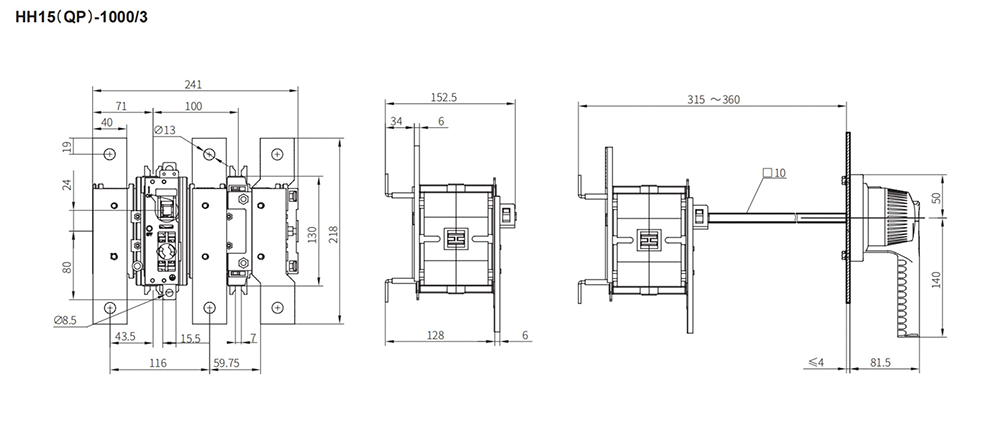

HH15 (QP) – -/ – –
| Especificaciones | QSA – 250 | QSA – 400 | QSA – 630 | QSA – 1000 | QSA – 1250 | QSA – 1600 | QSA – 2000 | QSA – 2500 | |
| Número de postes principales | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | 3,3N, 4 | |
| Tensión nominal de aislamiento Ui | V | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Impulso nominal de resistencia a la tensión Uimp | KV | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Tensión de trabajo nominal UE | V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V | 415/690V |
| Corriente de calefacción acordada | A | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Corriente de trabajo nominal690V:ac – 21B | A | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Corriente de trabajo nominal415V: ac – 22B | A | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 |
| Calificación corta – tiempo de resistencia a la corriente ICW | Ka/1s | 8 | 25 | 25 | 25 | 50 | 50 | 60 | 60 |
| Vida mecánica | tiempo | 15000 | 15000 | 12000 | 12Índices | 3000 | 3000 | 500 | 2000 |
| Vida eléctrica | tiempo | 1000 | 1000 | 200 | 150 | 100 | 100 | 100 | 100 |
| Par de funcionamiento | Nm | 16 | 16 | 16 | 30 | 38 | 38 | 38 | 38 |
| Corriente de calefacción acordada de contacto auxiliarITH 400V,AC – 15A | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
La unidad de pedido deberá indicar la forma y características del interruptor, el nivel de tensión, el nivel de corriente, el número de postes, el modo de operación y la cantidad, etc. Para pedidos especiales, por favor consulte nuestro departamento técnico Disconector Fusible Disconector Fusible
Por ejemplo:
HH15 (QSA) – 125/3 400V corriente de espoleta 100A 10 conjuntos
HH15 (QA) – 200/3 380V 10 conjuntos
HH15 (QP) – 2000/32 380V 10 conjuntos
