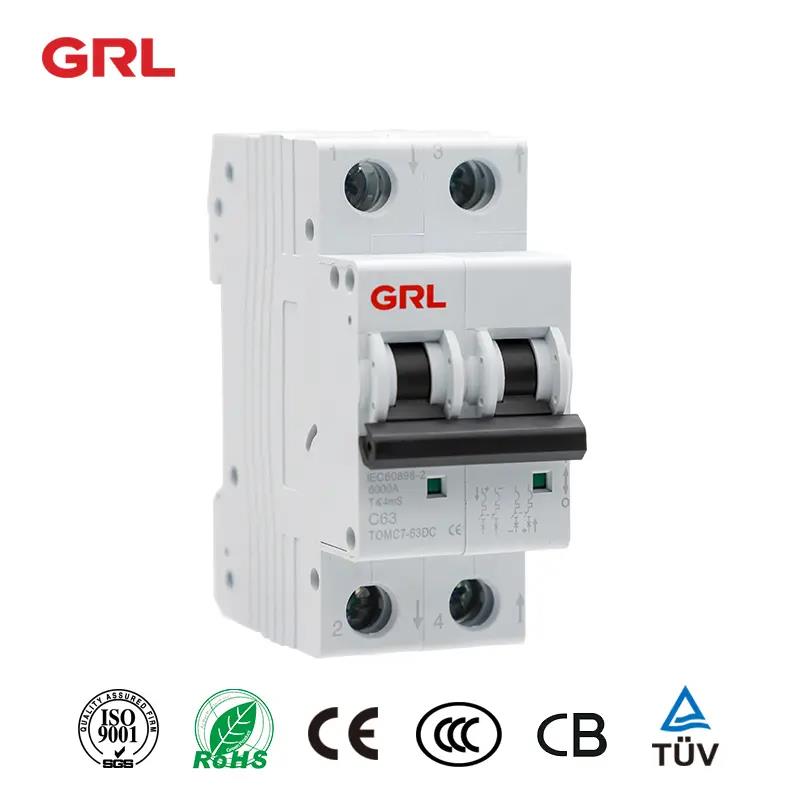

DNB1Z-63 mini disyuntores DC Disyuntores miniatura
Modos: DNB1Z – 63
Voltage:1250V
El actual:6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Certificación:CB CE CCC
Estándar:IEC 60947 – 2 GB / T 14048.2
Correo electrónico: [email protected]
Referencia:IEC 60068 – 2 – 6
Keyword:Circuito DC Disjuntor
Rango adecuado
La tensión de trabajo nominal de DNB1Z – 63 mini interruptores DC puede ser hasta DC 250V (1P), DC800V (2P), DC800V (3P), DC1200V (4p), hay un sistema especial de extinción de arco y limitación de corriente en el MCB, que puede desconectar rápidamente la corriente de falla del sistema de distribución DC.
Puede proteger componentes importantes en el sistema de generación de energía solar, asegura el funcionamiento del sistema de generación de energía solar fotovoltaica es fiable.
Entorno de uso
La altitud es inferior a 2000 metros. Puede ser si altitud superior a 2000m.Por favor póngase en contacto con el fabricante para otros requisitos especiales.
La temperatura ambiente es de – 25, y la temperatura media de 24 horas no supera +35 °; cuando la temperatura ambiente es superior a + 40 ° o inferior a – 25 °, por favor póngase en contacto con el fabricante.
El producto se instalará en la caja de distribución impermeable. Disyuntor de corriente continua

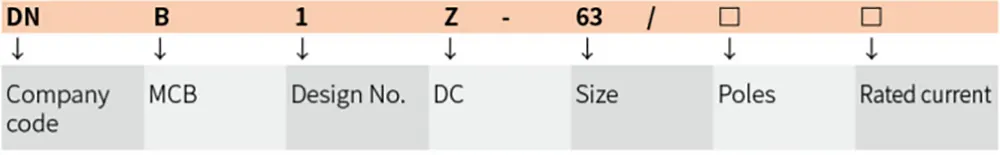

Modelo y significado

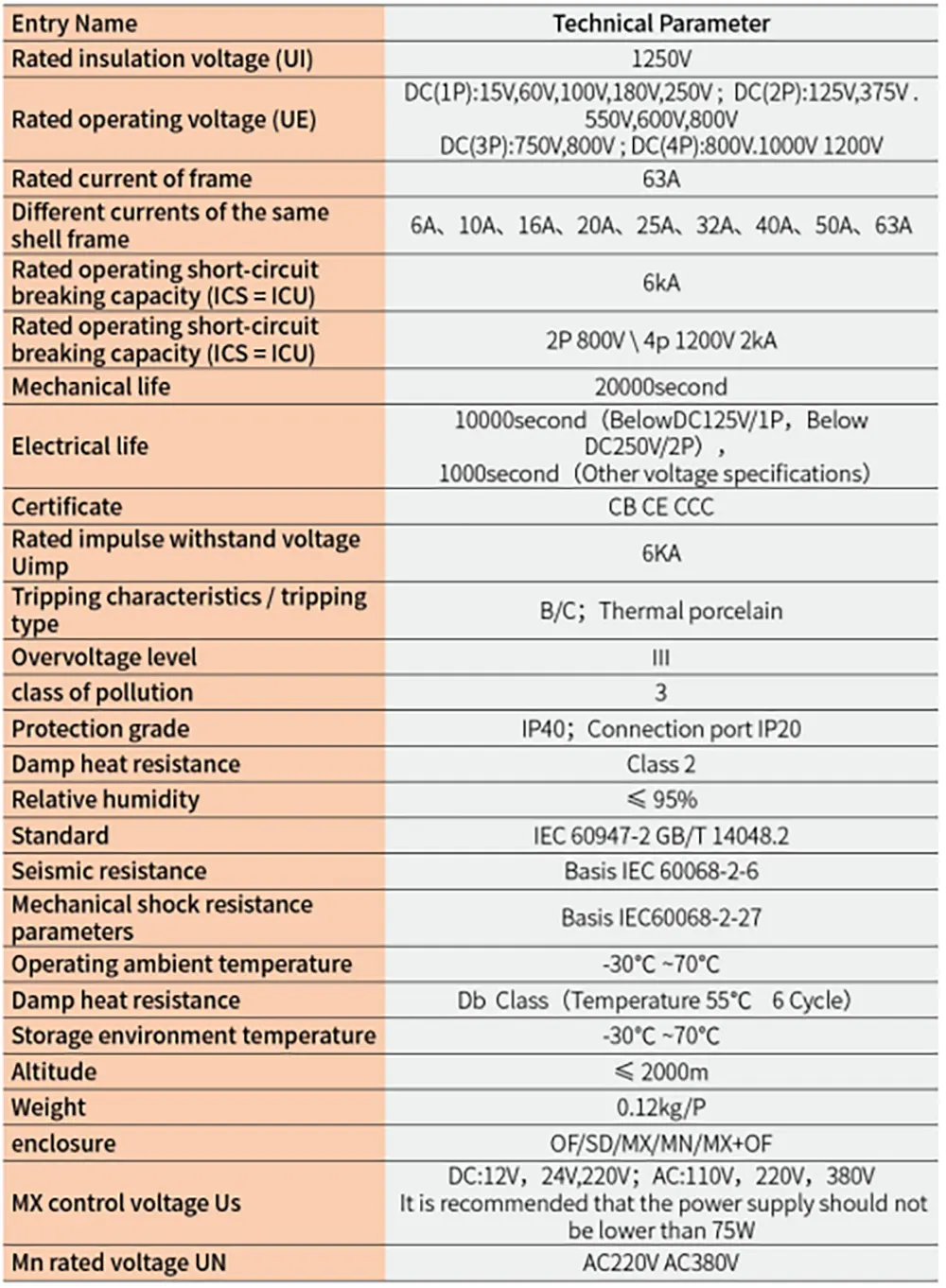

Parametro técnico
| Nombre de entrada | Parametro técnico |
| Tensión nominal de aislamiento (UI) | 125V |
| Tensión de funcionamiento nominal (UE) | DC (IP): 15v, 60V, 100V, 180V, 250V; DC (2P): 125V, 375V, 550V, 600V, 800V DC (3P): 750V, 800V; DC (4p): 800V, 1000V, 1200V |
| Corriente nominal del marco | 63A |
| Diferentes corrientes del mismo marco de concha | 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
| Cortacircuito de funcionamiento nominal Capacidad de ruptura (ICS = UTI) | 6KA |
| Cortacircuito de funcionamiento nominal Capacidad de ruptura (ICS = UTI) | 2p 800V4p 1200V 2KA |
| Vida mecánica | 2000segundo |
| Vida eléctrica | 10000segundo (Belowdc125V/1P, por debajo de DC250V/2P), 1000segundo (otras especificaciones de tensión) |
| Certificado | CB CE CCC |
| Impulso nominal de resistencia a la tensión Uimp | 6KA |
| Características de tropiezo/tipo de tropiezo | B/C; Porcelana térmica |
| Nivel de sobretensión | <> |
| Clase de contaminación | 3 |
| Grado de protección | IP40; puerto de conexión IP20 |
| Resistencia al calor húmedo | Clase 2 |
| Humedad relativa | ≤ 95 % |
| Estándar | IEC 60947 – 2 GB/T 14048.2 |
| Resistencia sísmica | Base CEI 60068 – 2 – 6 |
| Parámetros de resistencia a los choques mecánicos | Base LEC 60068 – 2 – 27 |
| Temperatura ambiente de funcionamiento | – 30 ~ 70 |
| Resistencia al calor húmedo | Clase DB (temperatura 55°C ciclo 6) |
| Temperatura del entorno de almacenamiento | – 30 ~ 70 |
| Altitud | ≤ 2000m |
| Peso | 0,12kg/p |
| APÉNDICE | De/SD/MX/MN/MX+ de |
| Tensión de control MX | DC: 12V, 24V, 220V; AC: 110V, 220V, 380V Se recomienda que la fuente de alimentación no sea inferior a 75 W. |
| Mn Tensión nominal ONU | AC220V AC380V |
