Fusible de respaldo limitante de corriente 12kV Fusible limitante de corriente 24kV

Actual – Limitación de la fusión de copias de seguridad Panorama general

XRNT1 – 24 corriente de alta tensión – Fusible limitador de respaldo es adecuado para sistemas de potencia interior de alta tensión con CA 50Hz, tensión nominal 12 ~ 24kV, y corriente nominal hasta 200A.

Bajo las condiciones de uso especificadas, puede desconectar de forma fiable cualquier corriente de falla entre la corriente de rotura mínima de aproximadamente (3.5~6) en y la corriente de rotura nominal de 40KA. Es un elemento protector para las fallas de sobrecarga y cortocircuito de transformadores de potencia y otros equipos de alimentación en el sistema de alimentación.

Current – Limitar la especificación técnica de fusa de copia de seguridad

Corriente – Limitación de las Featuras de Fusa de copia de seguridad

Corriente – Limitar la copia de seguridad Fusecan interrumpe de forma fiable cualquier corriente de falla entre la corriente de rotura mínima y la corriente de rotura nominal.

• Alta capacidad de rotura
• Características estables
• Bajo consumo de energía

Se puede utilizar en conjunción con otrosInterruptoresELECTRÓNICOS Y ELECTRÓNICOSInterruptores de rotura de cargayContadores de vacíoComo elemento de protección de cortocircuito y sobrecarga para transformadores de potencia y otros equipos eléctricos.

También es un elemento de protección eléctrica de apoyo necesario paraConmutador de alta tensión, armarios de red de anillos, y subestaciones prefabricadas de alta y baja tensión.

Corriente – Limitación de la estructura de fusa de copia de seguridad

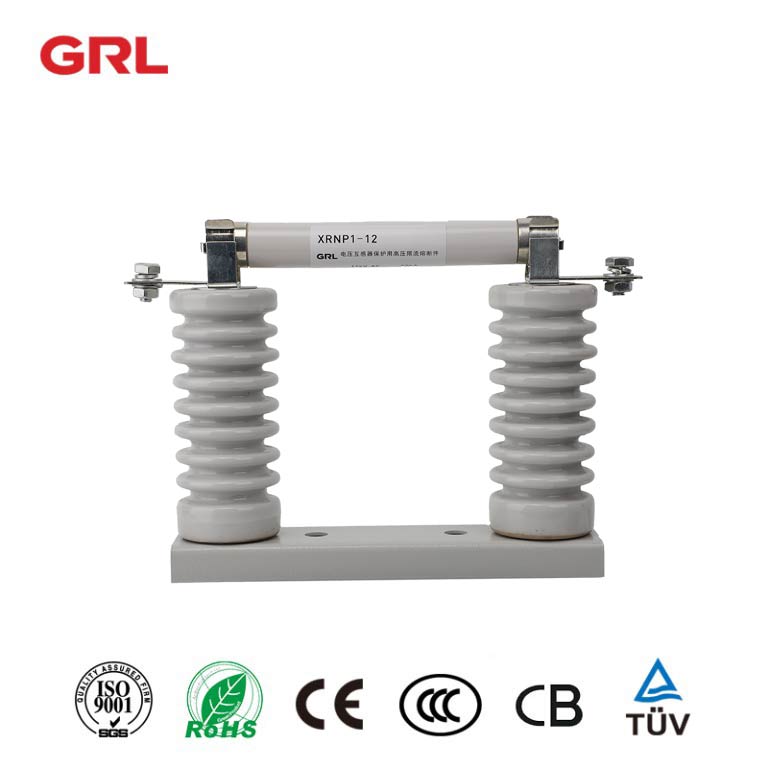

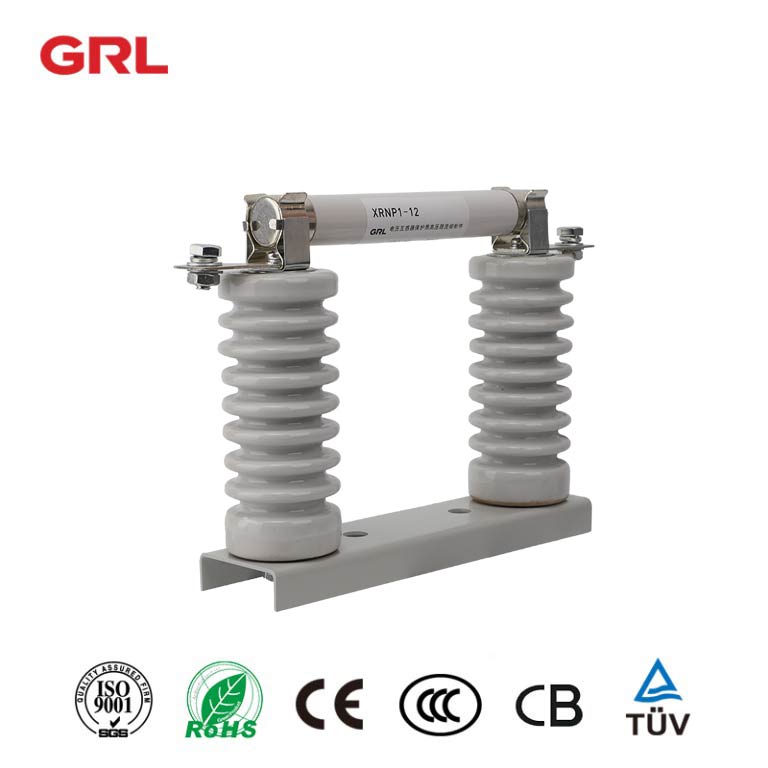

El fusible tiene forma cilíndrica y tiene una estructura insertable. Consiste en una cáscara de cerámica, una tapa de contacto, un fusible, un esqueleto, arena de cuarzo, etc.

Las tapas de contacto en ambos extremos de la espoleta se insertan en el enchufe de la base de fusibles. Las placas de conexión en ambos extremos de la base de fusibles están conectadas en serie en el circuito protegido. Cuando la corriente que pasa a través de la espoleta supera el valor especificado durante un determinado período de tiempo, la temperatura de la espoleta aumenta. Cuando el fusible alcanza la temperatura de fusión y se derrite rápidamente para generar un arco, la arena de cuarzo como el medio extintor de arco extingue rápidamente el arco y corta el circuito.

Corriente – Limitar las condiciones de funcionamiento de la fusa de copia de seguridad

> la temperatura ambiente no debe ser superior a + 40 °C ni inferior a – 25 °;
> la altitud no debe superar los 1000m;
> el aire circundante no debe estar claramente contaminado por gases corrosivos o inflamables, vapor de agua, etc.;
> No debe haber un ambiente de vibración grave frecuente.

La corriente de alta tensión de GRL que limita las espoletas de respaldo representa un salto adelante en la tecnología de seguridad eléctrica. Con características diseñadas tanto para la funcionalidad como para la facilidad de uso, ofrecen una solución fiable para proteger la valiosa infraestructura eléctrica contra fallas potencialmente catastróficas. Para las industrias que dependen de la potencia de alta tensión, estas espoletas no son sólo componentes; son salvaguardias, garantizando que los sistemas energéticos funcionen sin tropiezos y de manera eficiente en todas las condiciones.
