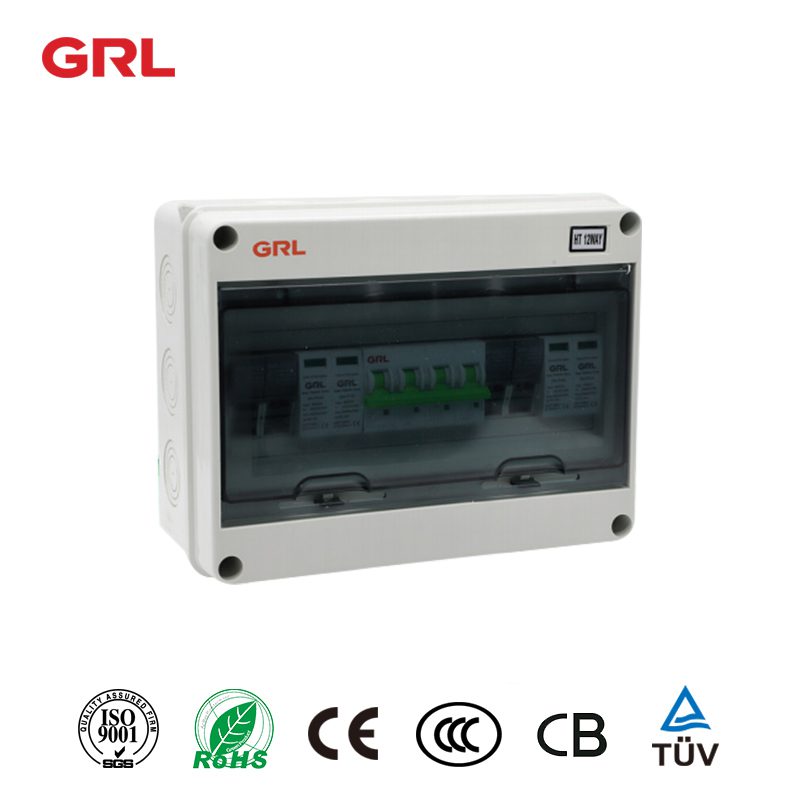

Caja combinadora DNHLX-PV2 / 1 DC
Tamaño: 300x260x140
Modos:DHLX-PV2 / 1
Corriente máxima de entrada para cada cadena:15A
Corriente de interruptor de salida máxima:20A / 32A
Categoría de prueba:Ⅱ grade protection
Los polacos:2P 3P
Correo electrónico: [email protected]
Keyword:Caja de combinación
Procesamiento personalizable
DESCRIPCIÓN
La caja combinada DNHLX – PV2/1 DC es adecuada para el inversor (máxima tensión de entrada DC550V/DC1000V, 2 canal de entrada fotovoltaica, 1 canal de salida, un único inversor MPPT). El cuerpo de caja está hecho de materiales de ingeniería de PVC, con prueba de retardante de incendios, aumento de temperatura, antiimpacto, anti ultravioleta, y otras pruebas. Grado de protección IP65.
Diseño y configuración, estrictamente de acuerdo con la «especificación técnica para equipos de unión fotovoltaica» CGC/GF 037:2014. Proporcionar a los usuarios un sistema fotovoltaico seguro, breve, hermoso y aplicable.
Ventajas
-
Alta capacidad de recuperación
Puede ser equipado conEspoletas de corriente continua,Protección contra sobrecargas de corriente continua Dispositivos yDisyuntores de corriente continuaOInterruptores de desconexión de carga de corriente continuaGarantizar una fuerte protección y fiabilidad.
-
Fuerte adaptabilidad
Diseño IP65, impermeable, antipolvo y anti ultravioleta. Prueba estricta para la temperatura alta y baja, usada ampliamente.
La instalación sencilla, el cableado simplificado del sistema, el cableado conveniente.
El cuerpo de caja está hecho de acero laminado en frío y otros materiales metálicos
-
Configuración flexible
Se utiliza para módulos solares de silicio de cristal único, módulos solares de silicio policristalino, módulos solares de película fina.
Calificación actual de laFusible fotovoltaica,Disyuntor,Interruptor de aislamiento de cargaSe modifica.
Haga clic para ver grlSoporte de fusiblesProducto > >
Escenarios de aplicación
- Sistema Solar Residencial
Proporciona soluciones de energía solar eficientes y seguras para los propietarios de viviendas.
- Sistemas Solares Comerciales
Ideal para instalaciones solares en la azotea en edificios comerciales, mejorando la utilización de energía.
- Sistemas solares industriales
Adecuado para proyectos solares industriales a gran escala, ofreciendo un soporte de energía fiable.
Parametro técnico
| Modelo | DHLX – PV2/1 |
Parámetro eléctrico
| Tensión máxima de corriente continua del sistema | 550 <i> <i></i> |
| Corriente máxima de entrada para cada cadena | 15A |
| Cadenas de entrada máximas | 2 |
| Corriente máxima del interruptor de salida | 20A/32A |
| Número de inversores MPPT | 1 |
| Número de cadenas de salida | 1 |
Protección contra rayos
| Categoría de ensayo | Protección de la calidad |
| Corriente de descarga nominal | 20KA |
| Corriente máxima de descarga | 40KA |
| Nivel de protección de la tensión | 2,8KV #3.8KV # #3.8KV #2.8KV #3.8KV #3.8KV #3.8KV # |
| Tensión de funcionamiento continua máxima UC | 630V # 1050V # 1050V # # 1050V # # 1050V # # 1050V # |
| Polos | & P></i> <i></i> |
| Características de la estructura | Enchufe – módulo de empuje |
Sistema
| Grado de protección | IP65 |
| Interruptor de salida | Conmutador de aislamiento de corriente continua (estándar)/disyuntor de corriente continua (opcional) |
| Conexiones a prueba de agua SMC4 | Estándar |
| Fusible de corriente continua fotovoltaica | Estándar |
| Protector de sobretensión fotovoltaica | Estándar |
| Módulo de supervisión | Opcional |
| Prevención del diodo | Opcional |
| Material de caja | PVC |
| Método de instalación | Tipo de montaje de la pared |
| Temperatura de funcionamiento | ~25 + 55 |
| Elevación de la temperatura | 2 km |
| Humedad relativa admisible | 0 – 95%, sin condensación |
Parámetro mecánico
| Anchura x alta profundidad | 300x260x140 |

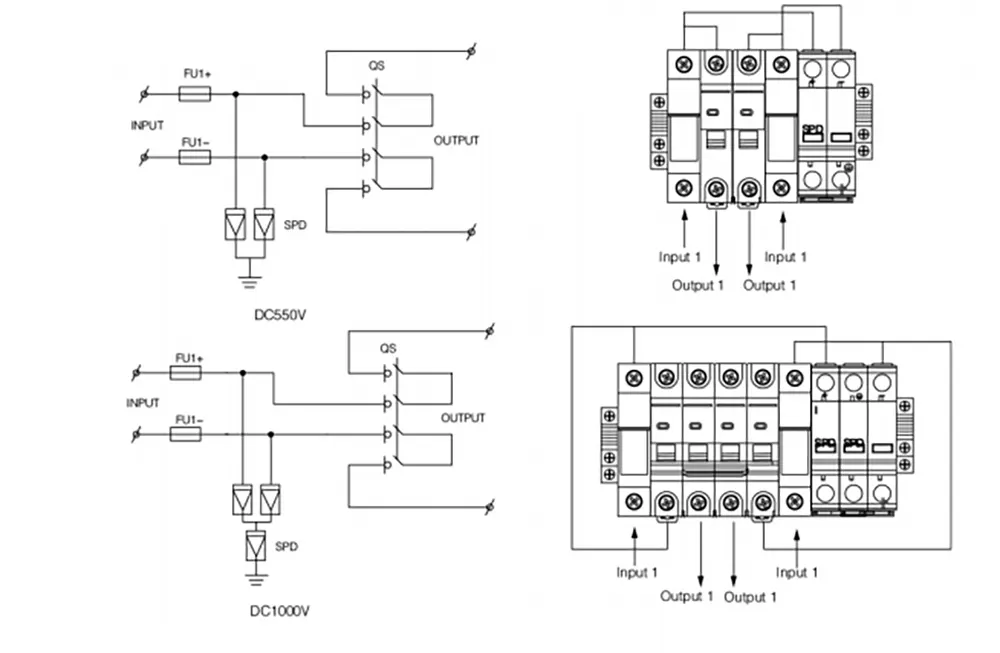

Diagrama esquemático
¿Una caja de combinadores solares aumenta el voltaje?
Una caja de combinador solar no aumenta la tensión de laSistema de energía solar. Su papel principal es combinar las corrientes de múltiples cadenas de paneles solares, simplificando el cableado del sistema y mejorando su eficiencia. Para aquellos que buscan aumentar el voltaje, se requiere equipo adicional como inversores o transformadores. Al comprender la función y los beneficios de una caja combinada, los usuarios pueden diseñar y mantener mejor sus sistemas de energía solar.
Guía de instalación
- Preparación:Asegúrese de que todos los componentes están disponibles y compruebe el sitio de instalación.
- Montaje:Montar de forma segura la caja del combinador en una superficie estable.
- Cableado:Conecte los cables de entrada fotovoltaicos a los canales de entrada designados y el cable de salida al canal de salida.
- Pruebas:Después de la instalación, realice una verificación exhaustiva para asegurarse de que todas las conexiones son seguras y el sistema funciona correctamente.
Preguntas frecuentes:
1,¿Cuál es el propósito de una caja combinada de DC?
Una caja combinada DC consolida múltiples entradas fotovoltaicas en una sola salida, mejorando la eficiencia y seguridad de los sistemas de energía solar.
2,¿Puede la caja de combinadores DNHLX – PV2 ser utilizado en ambientes duros?
Sí, su clasificación IP65 garantiza que es resistente al agua, resistente al polvo y a los rayos UV, adecuado para diversas condiciones ambientales.
3,¿Es complicada la instalación de la caja combinada DNHLX – PV2?
No, la caja está diseñada para una fácil instalación con cableado simplificado e instrucciones claras.
