Comprender los fusibles HV y los fusibles limitantes de corriente en aplicaciones especializadas
Fusa limitante de corriente GRL
Las espoletas de alta tensión (HV), también conocidas como espoletas de alta capacidad de ruptura (HRC), están diseñadas específicamente para sistemas de corriente alterna superiores a 1 kV. Estas espoletas son fundamentales para proteger los transformadores en las redes de distribución de energía, ofreciendo principalmente protección de cortocircuito en el lado primario de los transformadores.
Las espoletas han sido una piedra angular de los sistemas eléctricos desde el inicio de la distribución de energía. Inicialmente diseñados para proteger los circuitos de sobrecalentamiento y proteger componentes delicados de las subidas de tensión, se han convertido en dispositivos sofisticados capaces de interrumpir eficientemente corrientes excesivas. Esta fiabilidad y costo-eficacia los hace indispensables en los sistemas de energía modernos.
Las espoletas de alta tensión, clasificadas por encima de 1000V AC, son más complejas que sus contrapartes de baja tensión. Realizan dos funciones principales: gestionar sobrecargas moderadas y responder a cortocircuitos severos, asegurando una interrupción mínima de los sistemas eléctricos.

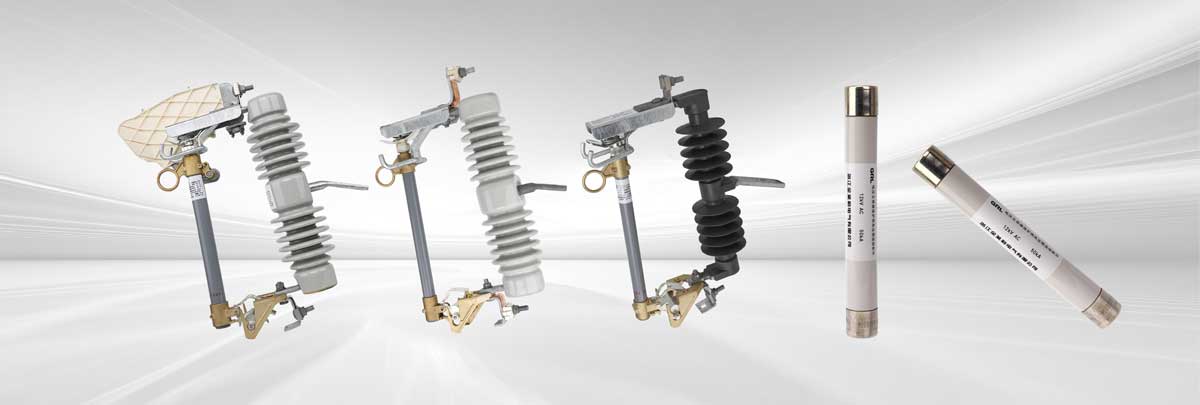

Haga clic para ver grlFusión de expulsiónProducto > >
Seguir leyendo¿Qué son los fusibles de expulsión?
Espoletas HVClasificaciones clave
Los fusibles de HV se clasifican generalmente como limitantes de corriente o no-limitación de corriente:
Fusibles limitantes de corriente:Estas espoletas introducen rápidamente resistencia al derretimiento, limitando efectivamente tanto la magnitud como la duración de las corrientes de falla. Esta capacidad minimiza los daños del equipo y la interrupción del sistema.
Fusibles limitadores de corriente no-corrientes: Con frecuencia se denominan espoletas de expulsión, que crean una brecha física mediante la expulsión de gas durante las condiciones de falla. Aunque limitan la duración de las fallas, no reducen su magnitud, por lo que son adecuadas para aplicaciones específicas.

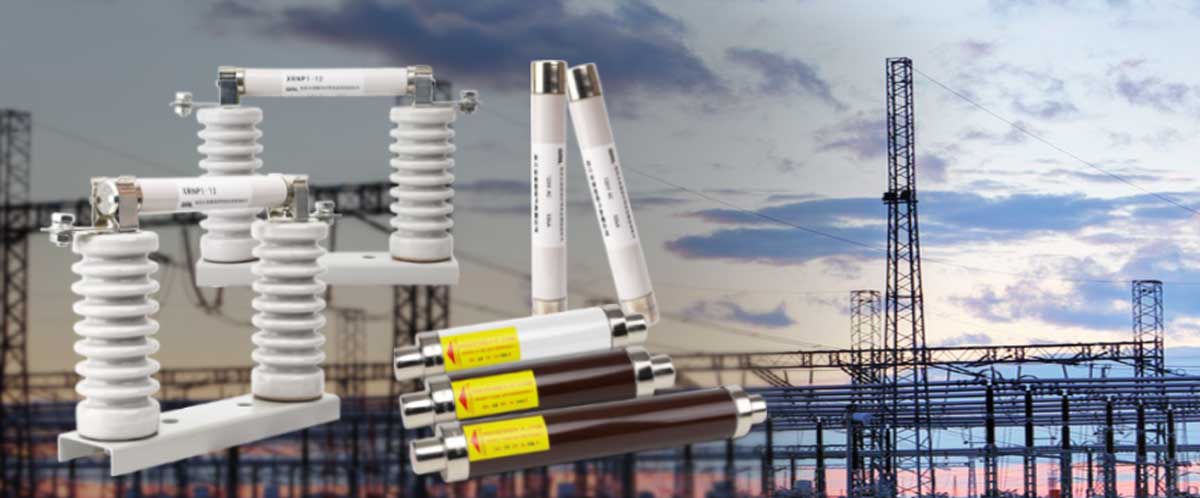

Haga clic para ver grlFusa limitante actualProducto > >
¿Qué espoletas son limitantes de corriente?
No todos los fusibles están limitando actualmente. Los siguientes tipos están diseñados para proporcionar protección limitante actual:
Espoletas limitantes de alta corriente de Voltage
Utilizado en aplicaciones de media y alta tensión, como transformadores, conmutadores y redes de distribución.
Diseñado para manejar las corrientes de falla en el rango de kilovoltios, ofreciendo una rápida interrupción y una limitación energética superior.

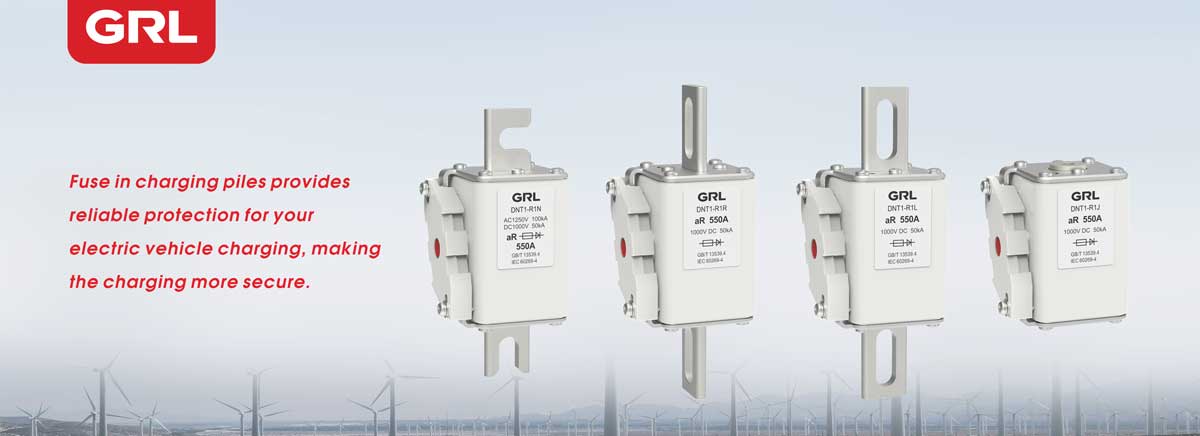

Diseñado específicamente para proteger los dispositivos electrónicos sensibles y los componentes semiconductores de daños por sobrecorriente y cortocircuito.
Características Ultra – Tiempos de respuesta rápidos para limitar la corriente y evitar daños a componentes delicados.

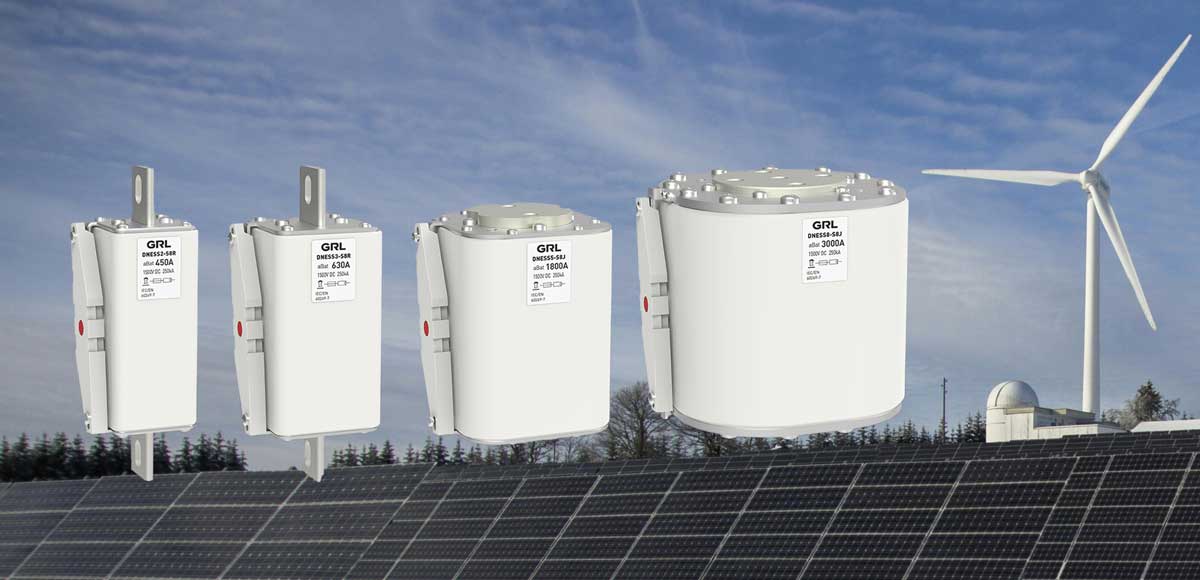

Común en los sistemas de almacenamiento de energía de batería (BESS), donde protegen contra fallos en ambientes de alta corriente.
Diseñado para altas capacidades de rotura y respuesta rápida a cortocircuitos.
Espoletas limitantes de corriente de bajo volumen:
Se encuentra en entornos industriales y comerciales para proteger motores, alimentadores y circuitos de uso general.
Incluir UL – espoletas de clase, como la clase J, la clase R y la clase T, que proporcionan interrupción de fallo de alta velocidad y limitación de corriente.
Why Are Fuses Said to Be Current Limiting?
Los espoletas se denominan limitantes de corriente porque no sólo interrumpen las corrientes de falla, sino que también reducen significativamente la corriente pico (deja – a través de la corriente) durante un fallo. Esta característica distingue las espoletas actuales – limitantes de otros dispositivos de protección de sobrecorriente, como los interruptores. Cuando ocurre un cortocircuito, una espoleta limitante de corriente responde dentro de una fracción de un ciclo – antes de que la corriente de falla alcance su magnitud total – limitando efectivamente la cantidad de energía que pasa a través del circuito.
La capacidad de limitar la corriente es fundamental para reducir el riesgo de daño a los componentes eléctricos sensibles y minimizar el impacto de las fallas en el sistema. Esta característica también reduce las fuerzas térmicas y magnéticas generadas durante una falla, lo que ayuda a prolongar la vida útil de otros equipos conectados.
What Is the Difference Between Current Limiting and Time Delay Fuses?
La principal diferencia entre las espoletas limitantes actuales y las espoletas de retraso temporal radica en sus características de respuesta:
Espoletas limitantes de corriente:
Diseñado para interrumpir rápidamente las corrientes de falla, típicamente dentro de la primera mitad del ciclo de un evento de cortocircuito.
Limitar la corriente de pico y la energía (I2t) dejar pasar, ofreciendo una protección superior para las condiciones de falla alta.
Se utiliza comúnmente en aplicaciones en las que los equipos sensibles necesitan protección inmediata, como transformadores y circuitos de alta tensión.
Espoletas de retraso de tiempo:
Permitir que una sobrecorriente temporal fluya durante una duración determinada sin interrumpir el circuito.
Útil en aplicaciones en las que las corrientes de prisa son comunes, como el arranque motor – ups o la energización de transformadores.
Proporcionar una respuesta más lenta en comparación con las espoletas limitantes actuales, haciéndolas menos eficaces en la limitación de la energía de falla.
Si bien ambos tipos de espoletas sirven para fines específicos, las espoletas limitantes actuales son la opción preferida en situaciones en las que la interrupción rápida de fallas y la pérdida mínima – a través de la energía son críticas.
Las espoletas limitantes de alta tensión producidas por GRL han ganado un amplio reconocimiento en el mercado por su excelente rendimiento y fiabilidad.
Nuestros productos cumplen con los estándares internacionales, soportan la protección actual hasta 3000A y una capacidad de rotura de 250kA, y pueden proporcionar protección segura y fiable en el almacenamiento de energía, distribución de energía y aplicaciones industriales.
Además, también producimos productos de alta tensión, comoEspoletas de salida de alta tensión,Interruptores de desconexión de tres fases de alta tensión, etc. Si necesita un soporte técnico más detallado o soluciones, por favor no dude en ponerse en contacto con nosotros!
