¿Qué hace un interruptor de alto voltaje?

¿Qué es el desconector de interruptores de alta tensión?

ÍndiceInterruptor de aislamiento de alta tensiónSu tarea consiste en abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos. La tarea es abrir y cerrar circuitos sin carga para lograr el propósito de mantenimiento de cortes de energía y conversión de circuitos.

En el estado cerrado, el interruptor de aislamiento de alta tensión puede pasar de forma fiable la corriente nominal y llevar la corriente de cortocircuito; en estado abierto, forma una fractura de aislamiento claramente visible con aislamiento fiable, de modo que las líneas que necesitan ser reparadas o segmentadas están aisladas de las líneas vivas. Garantizar la seguridad del personal de mantenimiento y del equipo de línea.

Dado que el interruptor de aislamiento de alta tensión no tiene un dispositivo especial de extinción de arco, por lo general sólo abre y cierra líneas cuando no hay carga.Pero cuando algunos casos especiales de uso, como la conmutación de autobuses, apagar transformadores de carga no y NO – autobuses de carga, etc., también debe ser capaz de separar y combinar la corriente de conversión de autobús (corriente circulante), la corriente de excitación del transformador de carga NO, y la corriente capacitiva del bus de carga NO, etc.

Cada fase de la estructura del interruptor de aislamiento de alta tensión consiste en un chasis, un aislante de pilares, una hoja, contactos y otras partes. Hay tornillos en el lado de la hoja para ajustar la presión de contacto y un resorte para la compresión. El extremo superior está equipado con una hebilla fija de tracción y un dispositivo de autobloqueo conectado a ella, que se utiliza para abrir y cerrar el gancho aislado.

El producto tiene las ventajas de gran área de contacto, baja resistencia al contacto, buena conductividad eléctrica y alta resistencia mecánica.

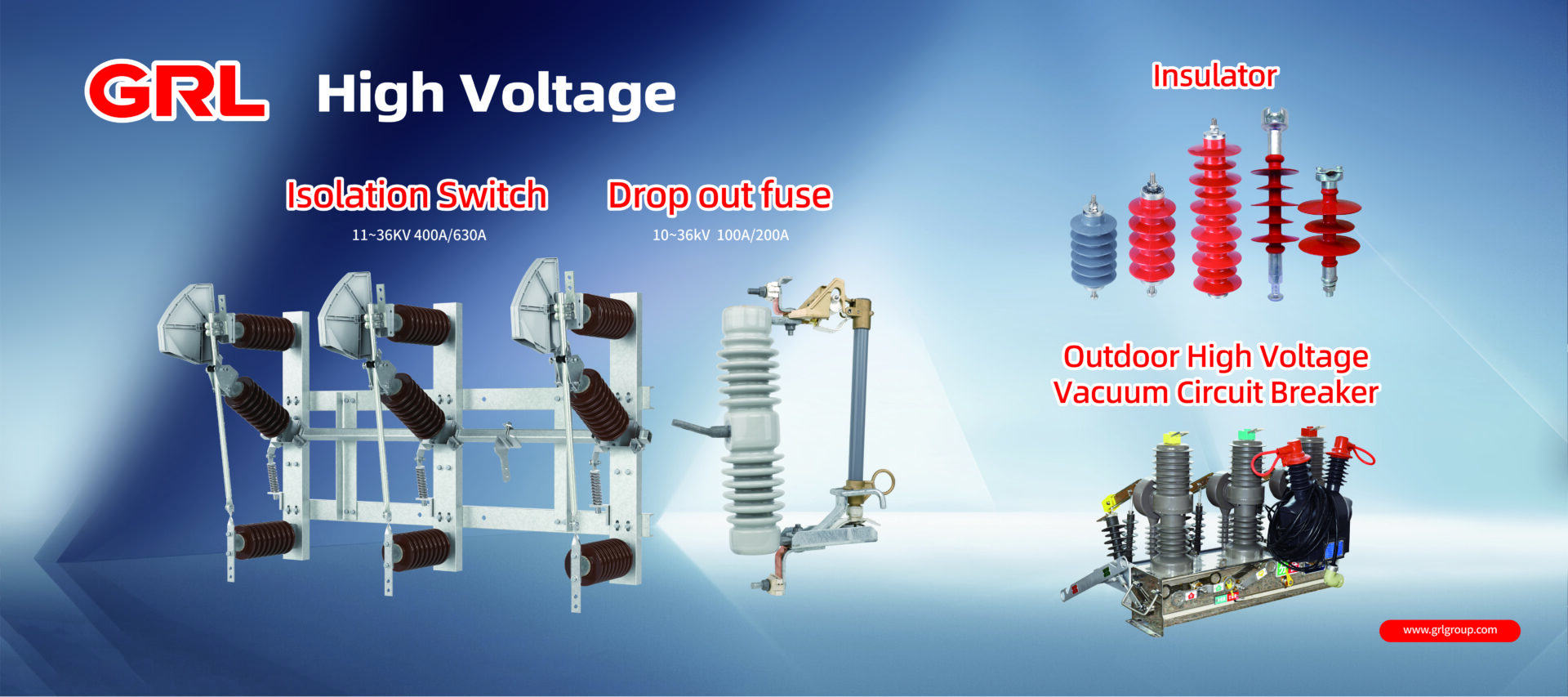

Haga clic para ver grlInterruptor de aislamiento de alta tensiónProducto > >

Funciones primarias de los interruptores de alta tensión

1 ,aislamiento y de – energización

Una de las funciones principales deInterruptores de alta tensiónEs aislamiento y de – energización. Esto es esencial para el mantenimiento, la reparación o las situaciones de emergencia, ya que permite a los técnicos trabajar con seguridad en el equipo aislado sin el riesgo de riesgos eléctricos.

2 ,conmutación y enrutamiento de flujos de energía

El interruptor de alta tensión se utiliza para conmutar y dirigir flujos de energía entre diferentes líneas de transmisión, subestaciones y otros componentes eléctricos. Permitir la distribución controlada de la energía eléctrica, garantizando un suministro de energía eficiente y fiable.

3 Aislamiento visible

Muchos interruptores de alta tensión presentan una ruptura visible en la trayectoria eléctrica, lo que proporciona una clara indicación del estado de aislamiento. Asegurarse de que la sección aislada esté físicamente desconectada del circuito eléctrico vivo.

4 ,descanso de carga e interrupción de Fault

Ciertos tipos de desconector de interruptor de alta tensión, como el interruptor de rotura de carga, pueden interrumpir las corrientes de carga dentro de su capacidad nominal, permitiendo operaciones de conmutación controlada.

¿Dónde se requieren los interruptores de desconexión?

El interruptor de alta tensión es ampliamente utilizado en varias aplicaciones dentro de la industria de la energía eléctrica, incluyendo:

1

A lo largo de líneas de transmisión de alta tensión, los interruptores se instalan en puntos estratégicos para aislar secciones específicas para el mantenimiento o aislamiento de fallas.

2 subestaciones

En subestacionesEl interruptor de alta tensión se utiliza para aislar transformadores, interruptores de circuitos y otros equipos para actividades de mantenimiento o reparación seguras.

3 switchyards

Los conmutadores emplean numerosos interruptores de alta tensión para facilitar el enrutamiento y aislamiento de los flujos de energía entre diferentes líneas de transmisión y subestaciones.

4 plantas eléctricas

Los interruptores de alta tensión son componentes esenciales en las centrales eléctricas, permitiendo el aislamiento de generadores, transformadores y otros equipos para mantenimiento o situaciones de emergencia.

5 ,Instalaciones industriales

Muchas instalaciones industriales, como las plantas de fabricación, las instalaciones de procesamiento químico y las operaciones mineras, requieren la instalación de interruptores desconexión para aislar el equipo eléctrico con fines de mantenimiento, reparación o emergencia. Estos interruptores garantizan la seguridad del personal y evitan posibles daños al equipo.

6 (edificios comerciales y residenciales)

Aunque no son tan críticos como en aplicaciones industriales o de servicios públicos, a menudo se requieren interruptores desconexión en edificios comerciales y residenciales para aislar paneles eléctricos, medidores o circuitos específicos para fines de mantenimiento o reparación.

Haga clic para ver másProductos relacionados> >

Precauciones del conmutador de alto Voltaje

Al seleccionar interruptores de alta tensión, es fundamental tener en cuenta factores como la calificación de tensión, la calificación de corriente, el nivel de aislamiento, el mecanismo operativo, las condiciones ambientales y el cumplimiento de las normas y reglamentos pertinentes de la industria. Al evaluar cuidadosamente estos factores y trabajar con fabricantes de buena reputación, empresas de servicios públicos y empresas eléctricas pueden garantizar el funcionamiento seguro y fiable de sus sistemas eléctricos de alta tensión.
