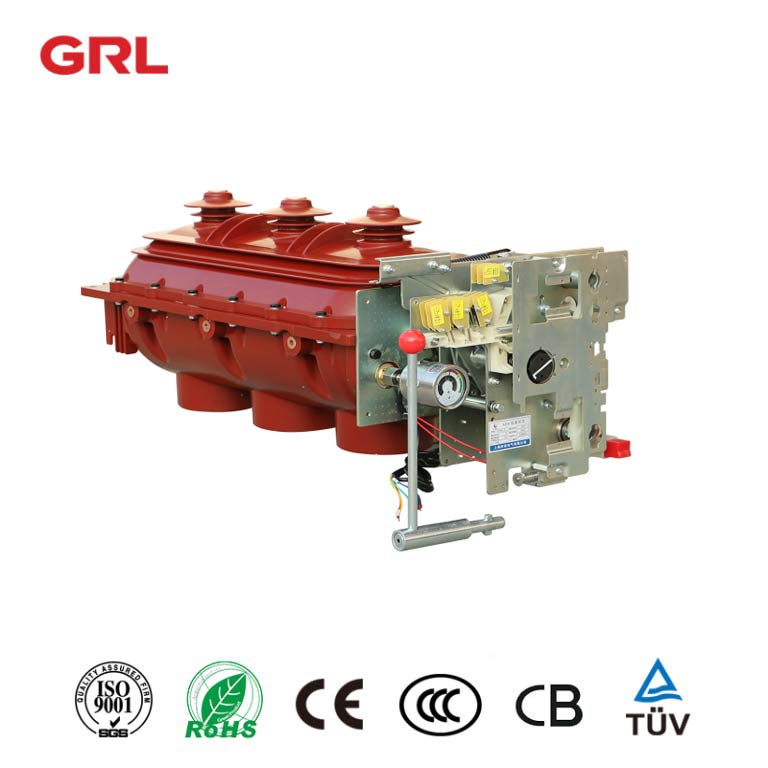

El interruptor de carga de 36kV es un dispositivo eléctrico de alta tensión diseñado para aplicaciones interiores, específicamente para sistemas de distribución de potencia de media tensión. Este interruptor está diseñado para proporcionar funciones confiables de conmutación de carga, aislamiento y puesta a tierra, garantizando la seguridad y eficiencia de las redes eléctricas.
Conmutador de carga de 36kV Features
- Design compacto:El interruptor de carga de 36kV cuenta con un diseño compacto y ligero, por lo que es adecuado para diversos entornos de instalación, incluyendo subestaciones e instalaciones industriales.
- SF6 Insulación:Utiliza gas hexafluoruro de azufre (SF6) como medio aislante y extintor. Esto garantiza que el circuito principal permanezca sellado y protegido de factores ambientales externos, mejorando la fiabilidad y la seguridad.
- Operación multifuncional:El interruptor integra múltiples funciones, incluyendo conmutación de carga, desconexión y puesta a tierra, en una sola unidad. Esto reduce el número de componentes requeridos y simplifica la instalación.
- Mantenimiento – Gratis: Diseñado para el funcionamiento a largo plazo, el interruptor de carga de 36kV puede funcionar con seguridad durante más de 20 años en condiciones normales sin necesidad de mantenimiento, reduciendo significativamente los costes operativos.
- Mecanismos de seguridad:En caso de arco interno, el interruptor está diseñado con un punto de debilidad estructural que permite que el gas de sobrepresión escape de forma segura fuera del aparato de conmutación, garantizando la seguridad del equipo y el personal.
Interruptor de carga de 36kV Parametro técnico
No, no, no, no. | Objeto | Unidad | Valor |
1 | Voltaje calificado | KV | 36 |
2 | Frecuencia nominal | Hz | 50 |
3 | Corriente nominal | A | 630 |
4 | Peak calificado soportar corriente | Ka | 50 |
5 | 4S calificado corto-tiempo soportar la corriente | Ka | 20 |
6 | Corriente nominal de fabricación | Ka | 50 |
7 | Corriente nominal | A | 630 |
8 | Frecuencia de potencia soportar Voltage (1 min) | KV | 90/95 |
9 | Impulso para rayos resiste el Voltaje | KV | 175/185 |
10 | SF6 Presión relativa del gas (20 °C) | MPA | ≤ 0,1 |
11 | Voltaje de explotación nominal (motor) | V | AC220, DC220 |
12 | Apertura media Speed | M/s | 3,5 ± 1,5 |
13 | Promedio de cierre Speed | M/s | 3,5 ± 1,5 |
14 | Tres – Sincronización de la operación en fase | ms | ≤ 3 |
15 | Resistencia al circuito principal | . | ≤ 120 |
16 | Par de operación manual | N·m | ≤ 160 |
Aplicaciones de interruptor de carga de 36kV
1.Subestaciones
Esencial para la gestión y distribución de energía en subestaciones eléctricas.
2.Plantas industriales
Se utiliza para controlar el suministro de energía a la maquinaria y el equipo, garantizando la continuidad de las operaciones.
3.Instrumentos de energía renovable
Integrado en centrales eólicas y solares para gestionar la conexión y desconexión de fuentes de energía renovables.
4.Edificios comerciales
Proporciona una distribución y gestión confiables de energía en grandes instalaciones comerciales.
5.Infraestructura de transporte
Utilizado en los sistemas eléctricos ferroviarios y aeroportuarios para garantizar un suministro de energía seguro y eficiente.
El interruptor de carga de 36kV es un componente vital en los modernos sistemas de distribución de energía eléctrica. Sus características avanzadas, robustos mecanismos de seguridad y mantenimiento – funcionamiento gratuito lo convierten en una opción ideal para diversas aplicaciones, garantizando una gestión fiable y eficiente de las cargas eléctricas. Con su diseño compacto y sus capacidades multifuncionales, apoya la creciente demanda de una gestión eficiente de la energía tanto en el ámbito industrial como en el comercial.
