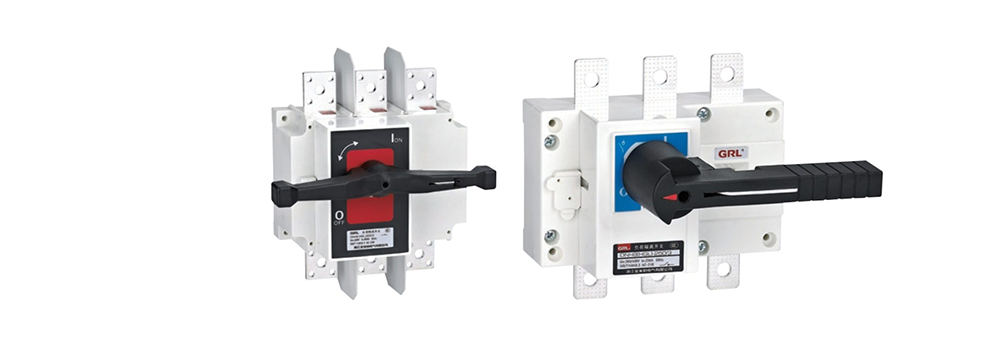

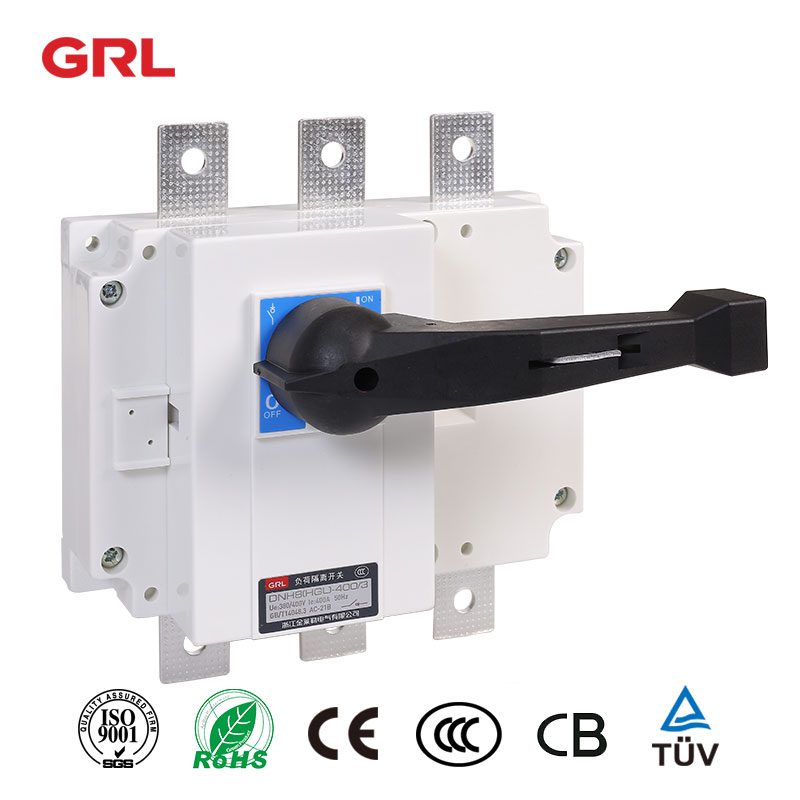

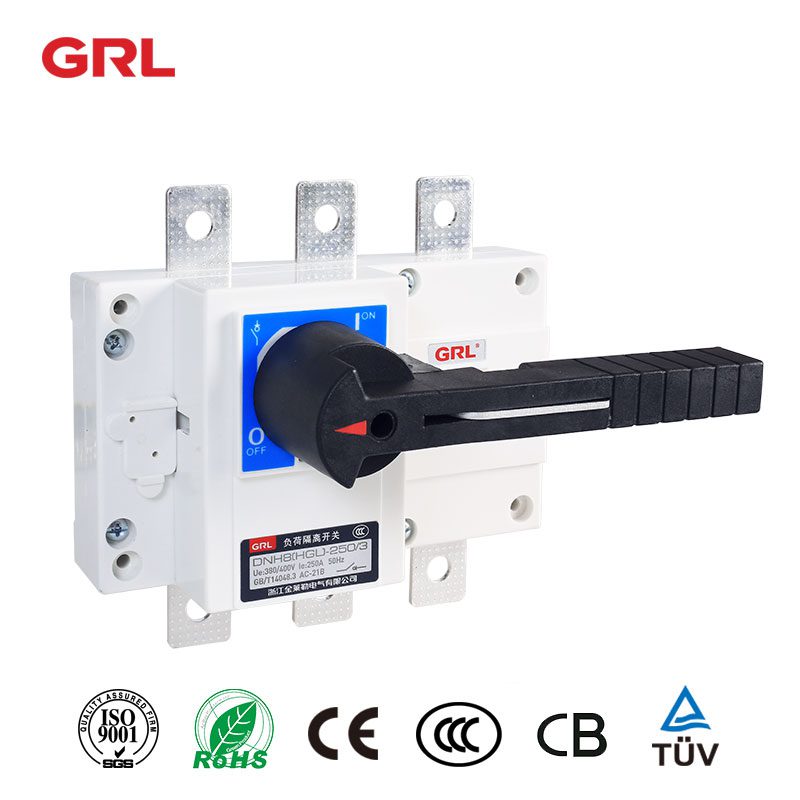

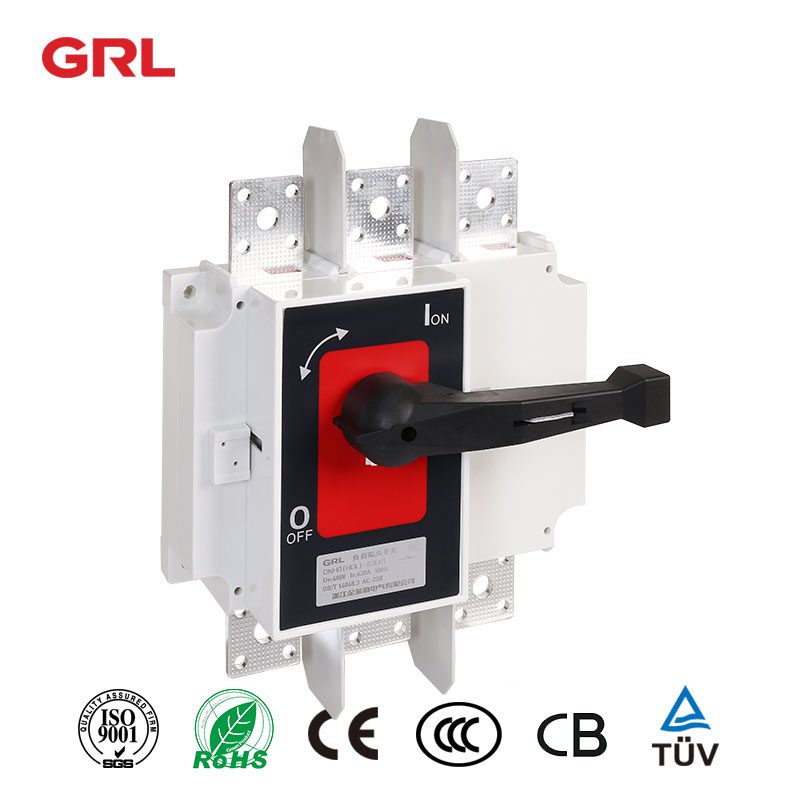

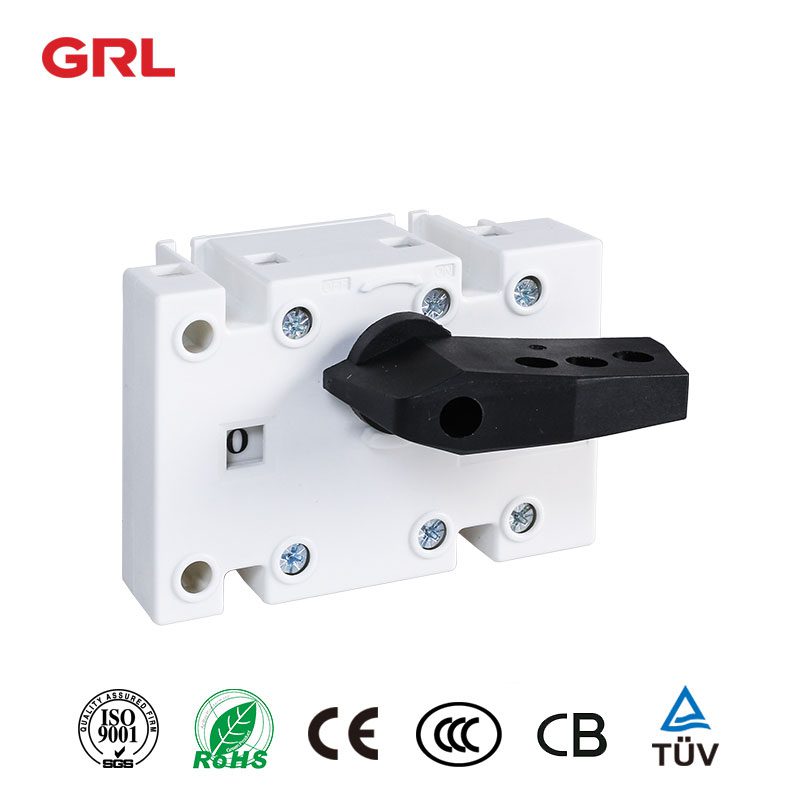

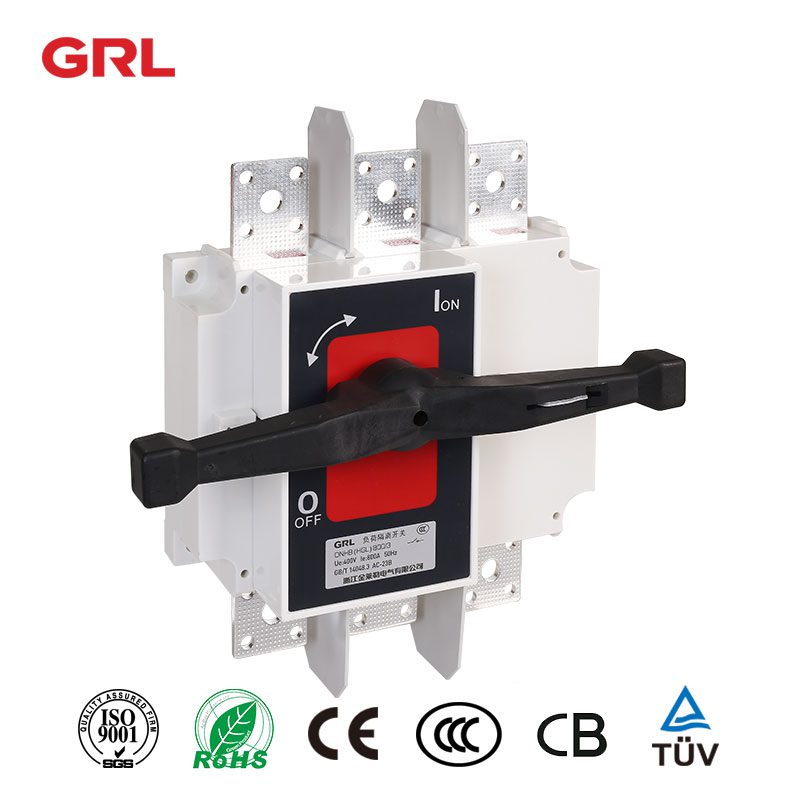

Interruptor aislador de 3 polos serie DNH8 (HGL) Interruptor de desconexión de carga
Modos: Serie DNH8 (HGL)
Rating actual: 63A, 100A, 160A, 250A, 630A, 1600A, 3150A
El polo: 3p y 4p
Tensión de aislamiento nominal Ui (V): 690V, 1000V
Resistencia dieléctrica (V): 1890V y 2200V
Impulso nominal resistir voltaje Uimp KV: 8 kV y 12 kV
Vida mecánica 400V: 1700, 1400, 800, 500
Vida eléctrica 400V: 300, 200 y 100
Correo electrónico: [email protected]
El interruptor de aislamiento de polo DNH8 (HGL) de la serie 3 está diseñado específicamente para circuitos que funcionen a CA 50Hz con una tensión nominal de 400V y corriente nominal de hasta 3150A. Estos interruptores son ideales para conectar y apagar circuitos con poca frecuencia y proporcionar un aislamiento eléctrico fiable.
- Mecanismo de liberación instantánea:El innovador mecanismo de aceleración permite la conmutación rápida a velocidades de 13,8 m/s. Esta característica funciona independientemente de la velocidad del mango, mejorando significativamente la capacidad de extinción del arco.
- Construcción duradera:El casquillo del interruptor está hecho de resina de poliéster no saturada reforzada con fibra de vidrio, ofreciendo una excelente retardabilidad de llama, propiedades dieléctricas y resistencia al impacto. Esto lo hace adecuado para diversos ambientes duros, asegurando un robusto rendimiento de arco-extinción.
- Contactos de autolimpieza:Los contactos paralelos de doble punto de interrupción cuentan con mecanismos de autolimpieza, mejorando la fiabilidad.
- Features de seguridad:Cada contacto tiene dos caras de contacto separadas, y una gran distancia de aislamiento en la posición «0» evita el mal funcionamiento. Además, se pueden utilizar tres cerraduras simultáneamente para asegurar el mango.
Leer en la página web¿Qué es el interruptor de aislamiento?

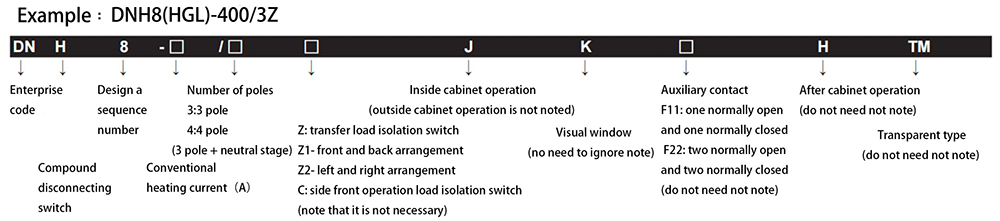

Por ejemplo, el modelo DNH8 (HGL) – 160A/4Z2JF11 ~380V características del modelo:
-
- Tensión nominal ac: 380V
- Corriente de calefacción contratada: 160A
- Corriente nominal: 125a

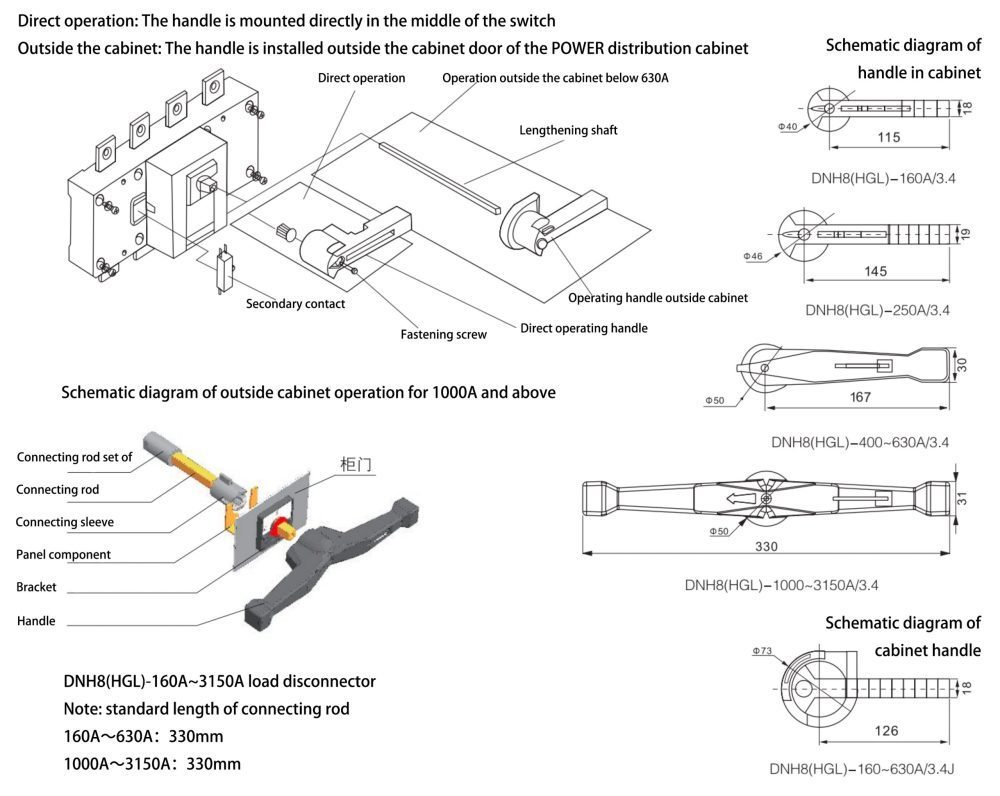

- Cuatro postes con funcionamiento exterior del gabinete y contactos auxiliares (1 normalmente abierto + 1 normalmente cerrado).
- Rango de temperatura:La temperatura del aire ambiente debe permanecer entre – 5 °C y + 40 °C, con una humedad relativa no superior al 95 %.
- Altitud:La altitud de instalación no debe superar los 2000 metros.
- Medio ambiente:El interruptor debe utilizarse en ambientes libres de riesgos explosivos y en los que la lluvia o la nieve no intruyan.
Cumplimiento de las normas
La serie DNH8 (HGL) cumple con las normas internacionales y nacionales:
Normas Internacionales:
-
- IEC 60947 – 1: Equipos de conmutación de baja tensión y equipos de control Parte I: General
- IEC 60947 – 3: Equipos de conmutación de baja tensión y equipos de control, interruptores, aisladores, interruptores de aislamiento y aparatos de combinación de espoletas
Normas nacionales:
-
-
- GB/T 14048.1: Equipos de conmutación y control de baja tensión
- GB/T 14048.3: Equipos de control de conmutadores de baja tensión, interruptores de baja tensión, aisladores y aparatos de combinación de espoletas
-

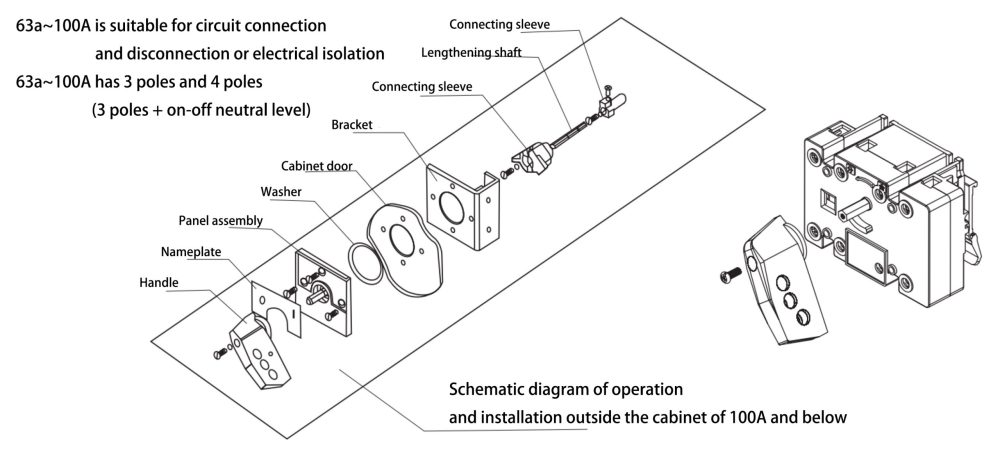

La serie DNH8 (HGL) está diseñada para su uso en una variedad de aplicaciones en las que es necesario encender y apagar el circuito o el aislamiento eléctrico. Están disponibles en siete modelos diferentes, que van desde 63A hasta 3150A, y cuentan con un diseño modular con tres y cuatro niveles (tres niveles + nivel neutro para encender y apagar).
El interruptor de aislamiento eléctrico también está equipado con una ventana delantera – lateral que indica el estado de contacto / apagado, y una ventana de observación trasera que permite la observación directa del contacto – estado apagado.
| Corriente nominal en (A) | 63A | 100A | 160A | 250A | 630A | ||||||||
| Corriente de calefacción por contrato (A)<> | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
| Tensión nominal de aislamiento Ui (V) (clase de instalación)IV.) | 690 | 690 | 1000 | 1000 | 1000 | ||||||||
| Resistencia dieléctrica (V) | 1890 | 1890 | 2200 | 2200 | 2200 | ||||||||
| Impulso nominal de resistencia a la tensión Uimp kV | 8 | 8 | 12 | 12 | 12 | ||||||||
| Corriente de funcionamiento nominalLe(A)<> | Ac – 21B | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| Ac – 22B | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
| <> | Ac – 23B | 40 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| Potencia de motor P (kW)<> | 400V | 18,5 | 25 | 40 | 40 | 63 | 80 | 100 | 132 | 160 | 220 | 280 | 315 |
| Corriente de resistencia nominal corta – tiempoLCW(Ka RMS)1s | 2 | 2 | 2 | 2 | 6 | 6 | 9 | 9 | 12,6 | 12,6 | 12,6 | 12,6 | |
| Capacidad nominal de rotura CIE (A RMS)AC– 23B400 V | 320 | 504 | 640 | 800 | 1000 | 1080 | 1600 | 2000 | 2520 | 3200 | 4000 | 5040 | |
| Capacidad nominal de conmutación MCI (A RMS)AC– 23B400 V<> | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | |
| Capacidad nominal de conmutación de cortocircuito ICM (pico Ka)<> | 2,84 | 2,84 | 2,84 | 2,84 | 9,2 | 9,2 | 15,3 | 15,3 | 25,2 | 25,2 | 25,2 | 25,2 | |
| Vida útil mecánica 400V<> | 1700 | 1700 | 1700 | 1700 | 1400 | 1400 | 1400 | 1400 | 800 | 800 | 800 | 800 | |
| Vida eléctrica 400V | 300 | 300 | 300 | 300 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Par de funcionamiento (Nm) | 1.2 | 1.2 | 1.2 | 1.2 | 6,5 | 6,5 | 10 | 10 | 21 | 21 | 21 | 21 | |
| Peso (kg) | 3P | 0,4 | 0,4 | 0,55 | 0,55 | 1.2 | 1.2 | 2 | 2 | 4.4 | 4.4 | 4,9 | 4,9 |
| 4P | 0,42 | 0,42 | 0,62 | 0,62 | 1,4 | 1,4 | 2,35 | 2,35 | 5,5 | 5,5 | 6,3 | 6,3 | |
| Corriente nominal en (A) | 1600A | 3150A | ||||||
| Corriente de calefacción por contrato (A) | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| Tensión nominal de aislamiento Ui (V) (clase de instalación)IV.) | 1000 | 1000 | ||||||
| Resistencia dieléctrica (V) | 2200 | 2200 | ||||||
| Impulso nominal de resistencia a la tensión Uimp kV | 12 | 12 | ||||||
| Corriente de funcionamiento nominalLe(A) | Ac – 21B | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| Ac – 22B | / | / | / | / | / | / | ||
| Ac – 23B | / | / | / | / | / | / | ||
| Potencia de motor P (kW) | 400V | 560 | 560 | 560 | 710 | 710 | 710 | |
| Corriente de resistencia nominal corta – tiempoLCW(Ka RMS)1s | 30 | 30 | 30 | 50 | 50 | 50 | ||
| Capacidad nominal de rotura CIE (A RMS)AC– 23B400 V | 1500 | 1875 | 2400 | 3000 | 3750 | 4725 | ||
| Capacidad nominal de conmutación MCI (A RMS)AC– 23B400 V | 1500 | 1875 | 2400 | 3000 | 3750 | 4725 | ||
| Capacidad nominal de conmutación de cortocircuito ICM (pico Ka) | 63 | 63 | 63 | 105 | 105 | 105 | ||
| Vida útil mecánica 400V | 500 | 500 | 500 | 500 | 500 | 500 | ||
| Vida eléctrica 400V | 100 | 100 | 100 | 100 | 100 | 100 | ||
| Par de funcionamiento (Nm) | 37 | 37 | 37 | 50 | 50 | 50 | ||
| Peso (kg) | 3P | 13,2 | 14,6 | 15,6 | 25,5 | 25,5 | 31 | |
| 4P | 14,8 | 17,1 | 18 | 37,5 | 37,5 | 51,5 | ||

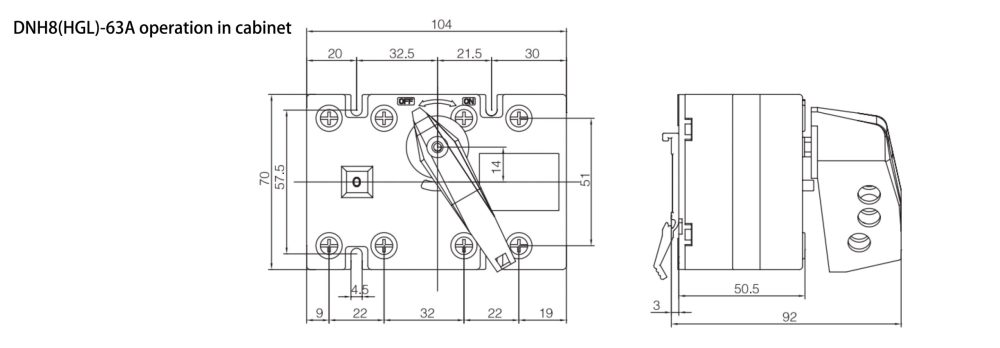

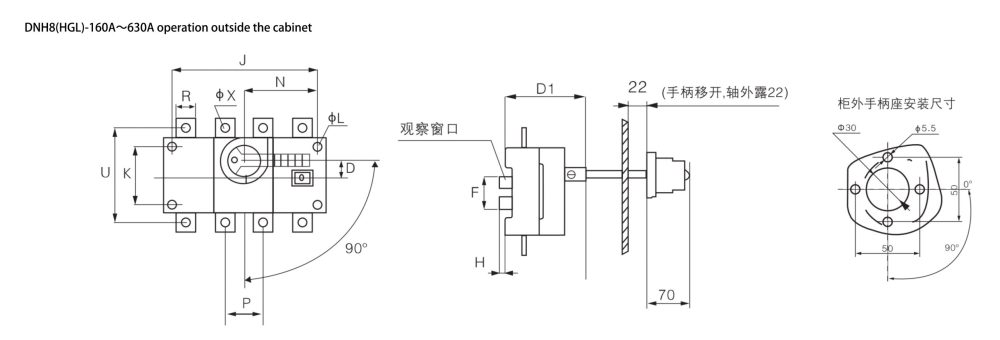

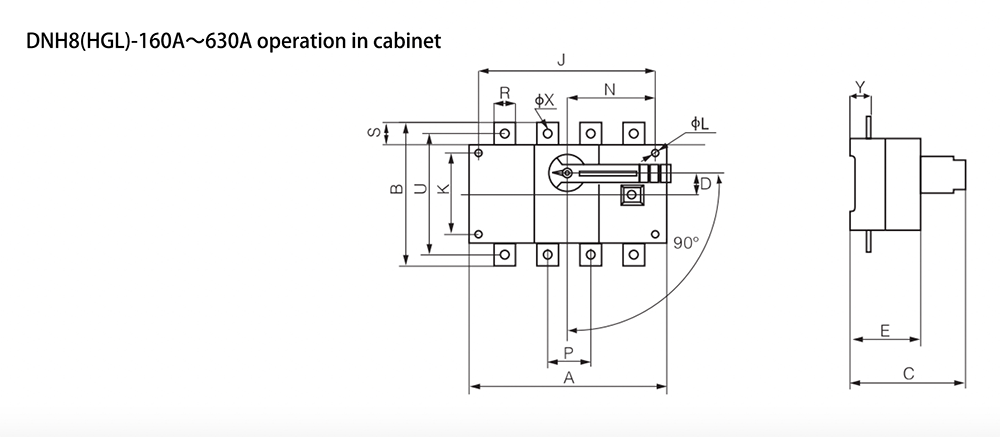

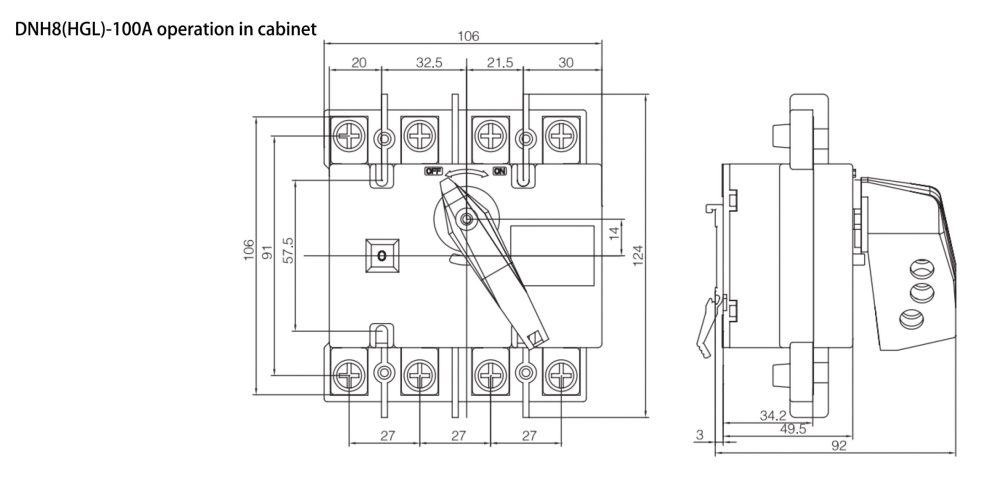

| Especificaciones | Dimensión general | Dimensión de instalación | |||||||||||||||||
| In | A | B | C | D | D1 | E | .L | F | H | N | P | R | S | U | .X | Y | J | K | |
| 125a/3 | 140 | 135 | 121 | 15 | 93 | 71 | 5,5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 | 65 | |
| 125a4 | 170 | 135 | 121 | 15 | 93 | 71 | 5,5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 | 65 | |
| 160A/3 | 140 | 135 | 121 | 15 | 93 | 71 | 5,5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 120 | 65 | |
| 160A/4 | 170 | 135 | 121 | 15 | 93 | 71 | 5,5 | 50 | 10 | 75 | 36 | 20 | 25 | 115 | 9 | 24 | 150 | 65 | |
| 200A/3 | 180 | 170 | 144 | 20 | 104 | 84 | 5,5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 160 | 90 | |
| 200a4 | 230 | 170 | 144 | 20 | 104 | 84 | 5,5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 210 | 90 | |
| 250A/3 | 180 | 170 | 144 | 20 | 104 | 84 | 5,5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 160 | 90 | |
| 250A/4 | 230 | 170 | 144 | 20 | 104 | 84 | 5,5 | 79 | 15 | 105 | 50 | 25 | 30 | 140 | 11 | 25 | 210 | 90 | |
| 315A/3 | 230 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 210 | 140 | |
| 315A/4 | 290 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 270 | 140 | |
| 400a/3 | 230 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 210 | 140 | |
| 400a4 | 290 | 240 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 32 | 40 | 206 | 11 | 37 | 270 | 140 | |
| 500A/3 | 230 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37,5 | 210 | 140 | |
| 500A/4 | 290 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37,5 | 270 | 140 | |
| 630A/3 | 230 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37,5 | 210 | 140 | |
| 630A/4 | 290 | 260 | 188 | 30 | 137 | 115 | 7 | 95 | 20 | 135 | 65 | 40 | 50 | 220 | 13 | 37,5 | 270 | 140 | |

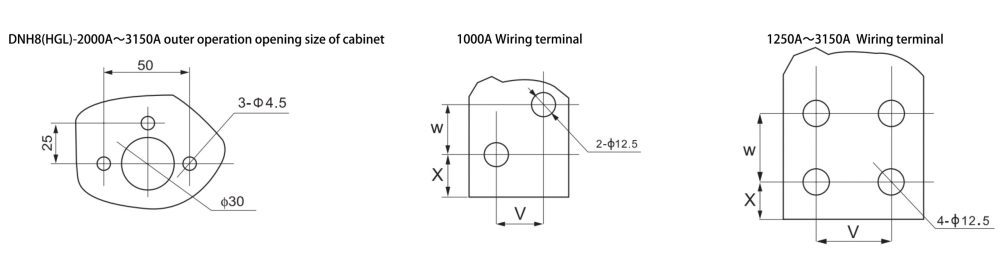

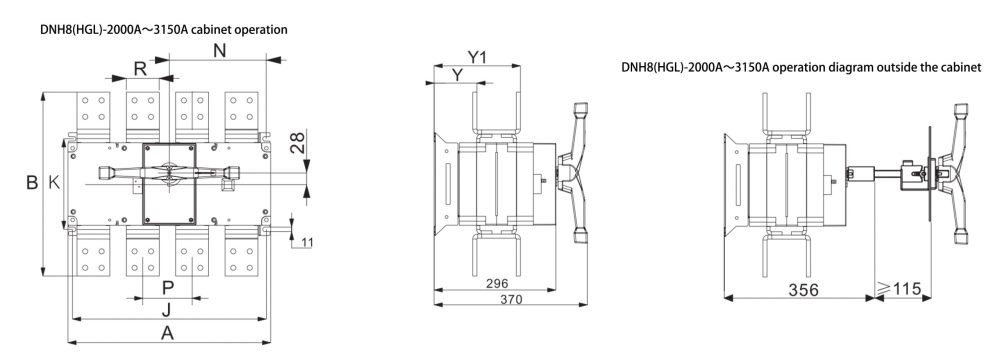

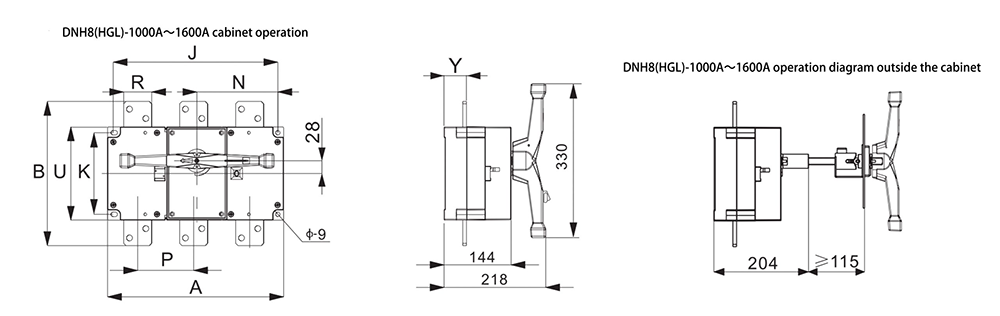

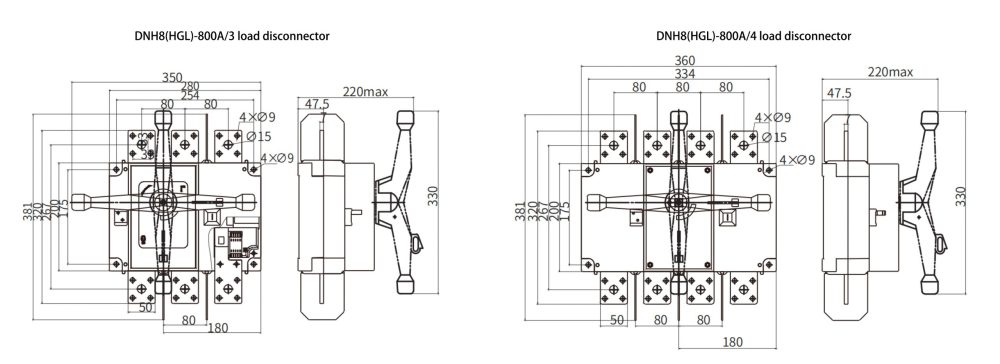

| Especificaciones | Dimensión general | Dimensión de instalación | |||||||||||
| In | A | B | C | D | D1 | E | .L | F | H | N | P | J | K |
| 1000A/3 | 378 | 308 | 174 | 120 | 60 | 200 | 35 | 20 | 16,5 | 49 | 353 | 175 | |
| 1ÍndicesA/4 | 493 | 310 | 235 | 120 | 60 | 200 | 35 | 20 | 16,5 | 48 | 471 | 174 | |
| 1250A/3 | 378 | 336 | 174 | 120 | 80 | 200 | 40 | 35 | 16 | 49 | 353 | 175 | |
| 1250A/4 | 493 | 338 | 235 | 120 | 80 | 200 | 40 | 35 | 16 | 48 | 471 | 174 | |
| 1600A/3 | 378 | 336 | 174 | 120 | 80 | 200 | 40 | 35 | 16 | 50 | 353 | 175 | |
| 1600A/4 | 493 | 338 | 235 | 120 | 80 | 200 | 40 | 35 | 16 | 49 | 471 | 174 | |
| 2000A/3 | 378 | 445 | 174 | 120 | 80 | 200 | 40 | 40 | 20 | 103 | 50 | 353 | 220 |
| 2000A/4 | 493 | 447 | 235 | 120 | 80 | 200 | 40 | 40 | 20 | 104 | 50 | 471 | 220 |
| 2500A/3 | 378 | 445 | 174 | 120 | 80 | 200 | 40 | 40 | 20 | 103 | 65 | 353 | 220 |
| 2500A/4 | 493 | 447 | 235 | 120 | 80 | 200 | 40 | 40 | 20 | 104 | 65 | 471 | 220 |
| 3150A/3 | 378 | 492 | 174 | 120 | 120 | 200 | 50 | 50 | 21 | 77 | 65 | 353 | 220 |
| 3150A/4 | 493 | 494 | 235 | 120 | 120 | 200 | 50 | 50 | 21 | 78 | 65 | 471 | 220 |
El interruptor de aislamiento de fase DNH8 (HGL) de la serie 3 proporciona una funcionalidad esencial para el aislamiento eléctrico y el control del circuito en varias aplicaciones. Disponible en modelos que van de 63A a 3150A, este diseño modular incorpora tres y cuatro niveles (incluyendo un nivel neutro para el funcionamiento del circuito). Además, cuenta con una ventana delantera-side para indicar el estado de contacto y una ventana de observación trasera para facilitar la monitorización.
Si tiene alguna pregunta o necesita más información sobre nuestros interruptores de aislamiento eléctrico, opciones de interruptores de aislamiento eléctrico u otros productos, por favor no dude enpóngase en contacto con nosotros.¡No!
