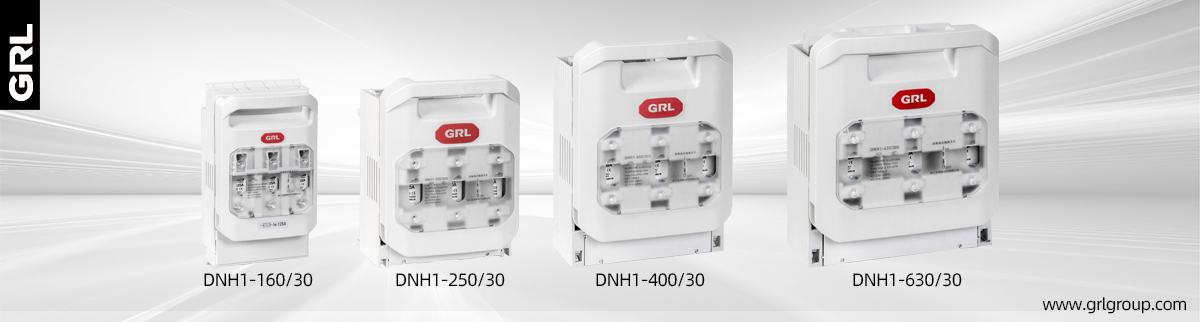

Interruptor de desconexión de 3 fases

Modos: DNH1 – 160 / 30G, DNH1 – 250 / 30G, DNH1 – 400 / 30G, DNH1 – 630 / 30G,

Voltage: 400VAC / 690VAC / 1000VDC

Rating actual:160A, 250A, 400A, 630A, 800A

Materiales primos: Contactos de cobre, base DMC, cubierta de PC

Certificación: TUV, CB, CE RoHS

Tipo de instalación: Tipo fijo y tipo busbar

Opcionales: con Fuse LinkMicro interruptor, monitor de fusibles

Correo electrónico: [email protected]

Fuse adecuado:160A (NH00250A (El NH1400 a)NH2630 a)El NH3800A (NH3)

Keyword: Interruptor de desconexión de 250 amperios, 150a Switch de desconexión

Descripción

3 Fase Desconectar interruptores básicos Introducción básica:

El interruptor de desconexión fusionado de 3 fases producido porGRL CompanyUsualmente se refiere al interruptor de fusibles no exteriores. El interruptor de fusible AC se utiliza comúnmente en el campo de energía eléctrica.

El interruptor de potencia ac con fusible se conoce colectivamente como la unidad de fusible del interruptor de 3 fases, o puede ser 3 fase única El interruptor de desconexión fusionado se combina en un 3PnhDesconector de interruptor de fusible.

Conmutador de desconexión fusionado de tensión común 48v, interruptor de desconexión fusionado de 480V, interruptor de desconexión fusionado 240v, interruptor de desconexión fusionado de 500V, interruptor de desconexión fusionado 600V, interruptor de desconexión fusionado de 690v, interruptor de desconexión fusionado 800v.

3 Phase Fused Disconnect Switch

Descripción del producto:

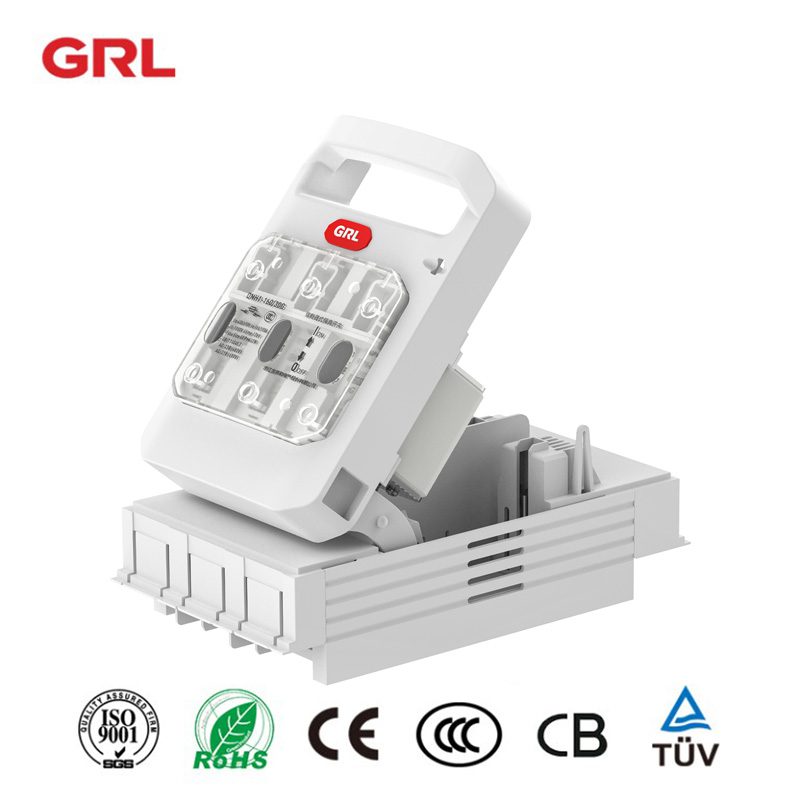

Este tipo de interruptor eléctrico fusionado es un interruptor de desconexión fusionado de 3 fases, modelo DNH1G. Se utiliza junto con las espoletas de la serie NH, por lo que se llama comúnmentenhDesconector de interruptor de fusible, y también se puede llamar interruptor de fusible de hoja con un cuchillo de aislamiento.
Este switch de fusible μ producido por GRL tiene una apariencia única, diferentes especificaciones de corriente, y diferentes materiales. El material principal de la cáscara esPA66Resistencia V0, PC, DMC, composición. Las partes de cobre están hechas de cobre rojo.

Read on: → Conmutador de desconexión fusionado de fase 3

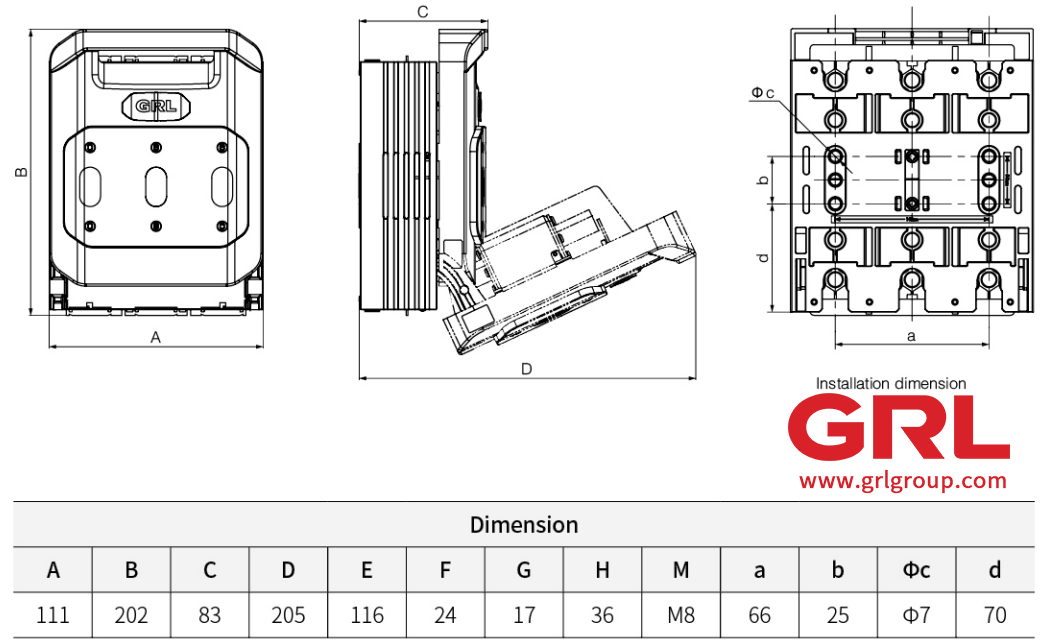

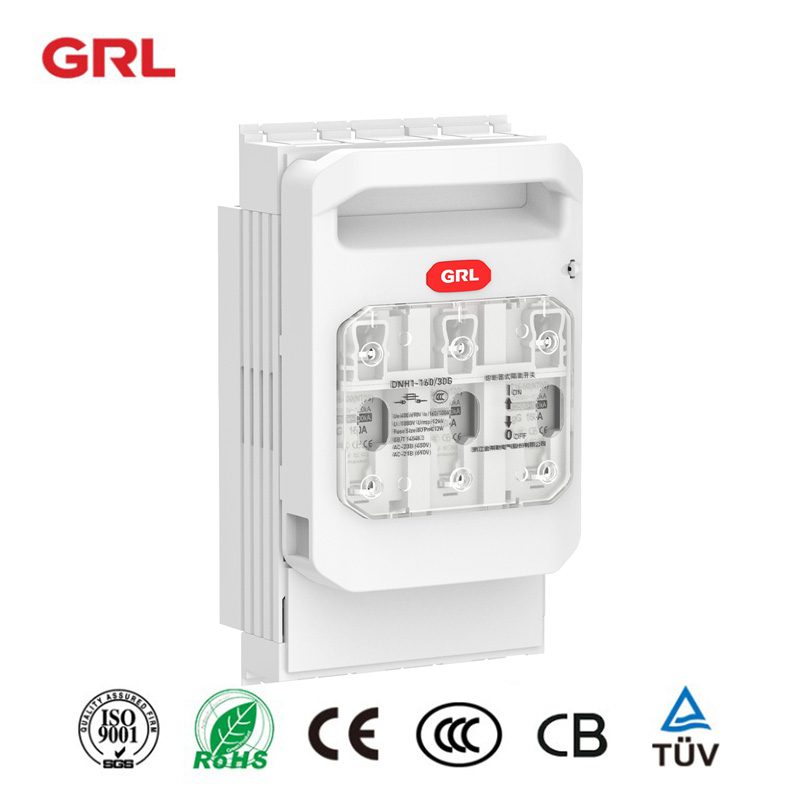

Parámetros del producto:DNH1 – 160/30g

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Tipo normal	00	Tipo fijo	DNH1 – 160/30g	DN31001
Con contacto auxiliar 1no + 1NC	00	Tipo fijo	DNH1 – 160/30g	DN31011

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380	AC660
	Corriente nominal	Es decir,	A	160	100
	Corriente térmica convencional	Ith	A	160	100
	Calificación corta – tiempo de resistencia a la corriente		Ka	100	50
	Tensión nominal de aislamiento	UI	V	800
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	8
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 160/31g

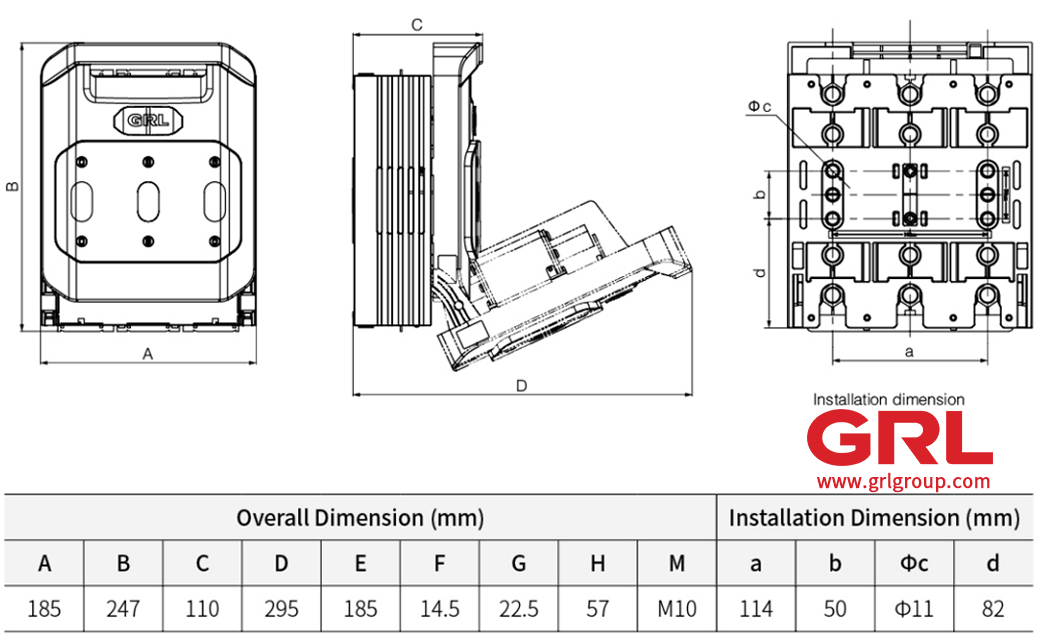

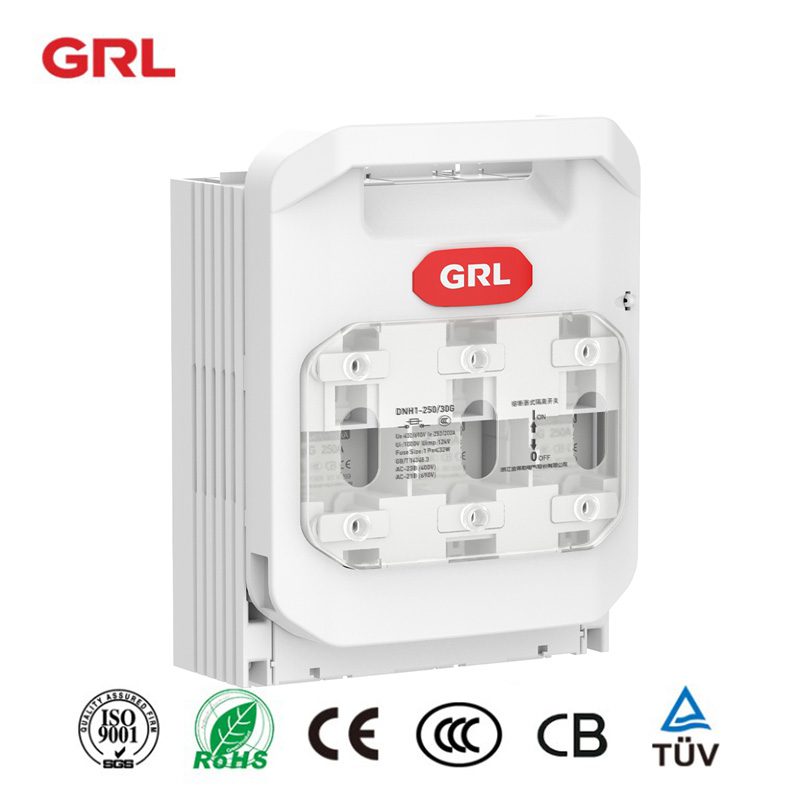

Parámetros del producto: DNH1 – 250/30g

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Tipo normal	1	Tipo fijo	DNH1 – 250/30g	DN31101
Con contacto auxiliar 1no + 1NC	1	Tipo fijo	DNH1 – 250/30g	DN31111
Con 2 (1no + 1NC contactor auxiliar)	1	Tipo fijo	DNH1 – 250/30g	DN31121

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380	AC660
	Corriente nominal	Es decir,	A	250	200
	Corriente térmica convencional	Ith	A	250	200
	Calificación corta – tiempo de resistencia a la corriente		Ka	100	50
	Tensión nominal de aislamiento	UI	V	800
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	8
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

& nbsp;

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 250/31g

Parámetros del producto: DNH1 – 400/30g

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Tipo normal	2	Tipo fijo	DNH1 – 400/30g	DN31201
Con contacto auxiliar 1no + 1NC	2	Tipo fijo	DNH1 – 400/30g	DN31211
Con 2 (1no + 1NC contactor auxiliar)	2	Tipo fijo	DNH1 – 400/30g	DN31221

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380
	Corriente nominal	Es decir,	A	400
	Corriente térmica convencional	Ith	A	400
	Calificación corta – tiempo de resistencia a la corriente		Ka	50
	Tensión nominal de aislamiento	UI	V	690
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	12
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 400/31g

Parámetros del producto: DNH1 – 630/30g

Ayuda de selección.

Descripción de la estructura	Coincide con la mecha	Método de montaje	Modelo de producto	Tema No.
Tipo normal	3	Tipo fijo	DNH1 – 630/30g	DN31301
Con contacto auxiliar 1no + 1NC	3	Tipo fijo	DNH1 – 630/30g	DN31311
Con 2 (1no + 1NC contactor auxiliar)	3	Tipo fijo	DNH1 – 630/30g	DN31321

Descripción del parámetro

Con fusible	Tensión nominal	Ue	V	AC380
	Corriente nominal	Es decir,	A	630
	Corriente térmica convencional	Ith	A	630
	Calificación corta – tiempo de resistencia a la corriente		Ka	50
	Tensión nominal de aislamiento	UI	V	690
	Impulso nominal de resistencia a la tensión	Uimp@item: inlistbox	KV	12
	Categoría de utilización			Ac – 23B
				Ac – 22B
				Ac – 21B
				Ac – 20B
	Tiempos de resistencia eléctrica		Tiempos	200

& nbsp;

Leer GRL 3 Conmutador de desconectado de faseTipo de barra de bus DNH1 – 630/31g

Capacidad de apoyar:

Capacidad de apoyar:50000 PC/sets al mes

Conmutador de desconexión de 15 y fusionado, interruptor de desconexión de 20 y fusionado, interruptor de desconexión de 30 y fusibles,

Interruptor de desconexión de 60 & fusibles, interruptor de desconexión de 100 & fusión, interruptor de desconexión de 200 y fusionado,

Conmutador de desconexión de 250 & fusibles, interruptor de desconexión de 400 y fusionado, interruptor de desconexión de 600 y fusionado,

Conmutador de desconexión de 630 y fusionado, interruptor de desconexión de 800 & fusibles, interruptor de desconectado fusionado 1000a,

Conmutador de desconexión de 1600 y fusionado, interruptor de desconexión de 1200 y fusionado, interruptor de desconexión de 2000 y fusionado

Obtener la última GRL NH Fusible Disconector Disconector Product cataloge ahora

3 Fase Desconectar interruptores desconexión Detalles de empaquetado internacional Carton + Palet

16A interruptor fundido, 20a interruptor fusionado, 30a interruptor de desconexión fusionado, 100A interruptor de desconexión fusionado, 160a interruptor de desconexión fusionado 18pcs/carton

125a Interruptor de desconexión fusionado, Interruptor de desconexión fusionado de 200A, interruptor de desconexión fusionado de 250a, interruptor de fusible de 250a, 6PCS/carton

Conmutador de desconexión de 400 & fusibles, interruptor de desconexión de 630 y fusionado, interruptor de desconexión de 800 & fusionado 4PCS/ Carton

3 Conmutador de desconexión fusionado de fase se divide en instalación fija e instalación de busbar

Nuevo desarrollo con funciones electrónicas. Al mismo tiempo, hay dos tipos de métodos de cableado, uno puede ser conectado por pernos tradicionales, y el otro puede ser conectado por clips.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales como IEC 60947-3 y DN60269-2.

Los interruptores de espoleta se fabrican de acuerdo con normas internacionales tales como IEC 60947-3.

Leer artículo GRL sobre<>¿Qué es un interruptor de desconexión fusionado¿Por qué?

3 Tipo de interruptor de desconexión fusionado de faseDNH1G:Se puede equipar con accesorios de microswitch, función de bloqueo, función de detección de fusibles y función de control remoto.

& nbsp;

Interruptor de desconexión de 600 V fusionado Interruptor de desconexión de 200 y fusionado

DNH1G

DNH1

3 Tipo de interruptor de desconexión fusionado de faseDNH1:Tiene la función de bloqueo, accesorios de microswitch, y no hay controlador de detección de fusibles, por lo que no puede llevar a cabo la función de control remoto.

& nbsp;

600V Interruptor desconectado fusionado Interruptor de desconexión 250 y fusionado

3 Phase Fused Disconnect Switch Fuse disconnect switch type DNH7: it can be equipped with microswitch accessories and has no locking function.

Haga clic para ver grlDNH7-160· Producto > >

& nbsp;

600v fused disconnect switch 400 amp fused disconnect switch

DNH7

3 Phase Fused Disconnect Switch wiring

DNH1G: matching terminal 160A M8 bolt, 250a-400a M10 bolt, 630A M12 bolt, bolt 8.8 grade

DNH1: matching terminal 160A M8 bolt, 250a-400a M10 bolt, 630A M12 bolt, bolt 8.8 grade

DNH7: matching terminal 160A M8 bolt, 250a-400a M10 bolt, 630A M12 bolt, bolt 8.8 grade

DNH1G: matching cable square number 160A 16-70 mm², 250A -400a 25-150 mm², 630A 25-240 mm²

DNH1: matching cable square number 160A 16-70 mm², 250A -400a 25-150 mm², 630A 25-240 mm²

DNH7: matching cable square number 160A 16-70 mm², 250A -400a 25-150 mm², 630A 25-240 mm²

600v fused disconnect switch 600 amp fused disconnect switch

DNH1G switch type fuse : 100 amp fused disconnect switch,200 amp fused disconnect switch, 250 amp fused disconnect switch,400 amp fused disconnect switch, 600 amp fused disconnect switch,800 amp fused disconnect switch

DNH1 switch type fuse : 60 amp fused disconnect switch, 100 amp fused disconnect switch, 200 amp fused disconnect switch,400 amp fused disconnect switch, 630 amp fused disconnect switch。

DNH7 switch type fuse : 160 amp fused disconnect switch,250 amp fused disconnect switch, 400 amp fused disconnect switch,630 amp fused disconnect switch, 800 amp fused disconnect switch

600V Interruptor de desconexión fusionado Interruptor de desconexión 800 y fusionado

Fused electrical switch selection principle of fuse:

Fuse NH00 matching specifications 100A fused disconnect switch, 125A fused disconnect switch, 160A fused disconnect switch
Fuse NH1 matching specifications 200A fused disconnect switch, 250A fused disconnect switch and 250A fuse switch
Fuse NH2 matching specification 400 amp fused disconnect switch
Fuse NH3 matching specifications 630 amp fused disconnect switch, 800 amp fused disconnect switch

Note: the selection principle of isolating knife is consistent with the fuse standard.
