Parámetros de fusa de cilindros
| Artículo del producto | RT32 RT32 RT18 – 63 RT18 – 125 |
| Tamaño | 10* 38 mm 14* 51 mm 22* 58 mm |
| Corriente nominal | 2A – 50A |
| Tensión nominal | 500VAC/690VAC |
| Capacidad de ruptura (Ka) | 100kA (500VAC) / 50kA (690VAC) |
| Estándar | IEC 60269 – 6 GB/T 13539.6 |
| Aplicaciones | Sistema de control de potencia, Equipo eléctrico de la industria |
Seguir leyendo¿Qué es el enlace de fusibles?> >
¿Qué es un fusible de cilindro?
El fusible de cilindro es un tipo rápido de dispositivo de seguridad eléctrica que se utiliza para proteger cables, líneas de energía y equipo eléctrico contra sobrecargas y cortocircuitos en sistemas eléctricos.
Es un dispositivo de seguridad que se inventa para proteger el equipo eléctrico de la corriente excesiva, igual que otros tipos de pequeñas espoletas eléctricas.
La función principal de un fusible de cilindro es proteger los sistemas y la vida humana.
Seguir leyendo¿Qué es el enlace de fusibles fotovoltáicos?> >

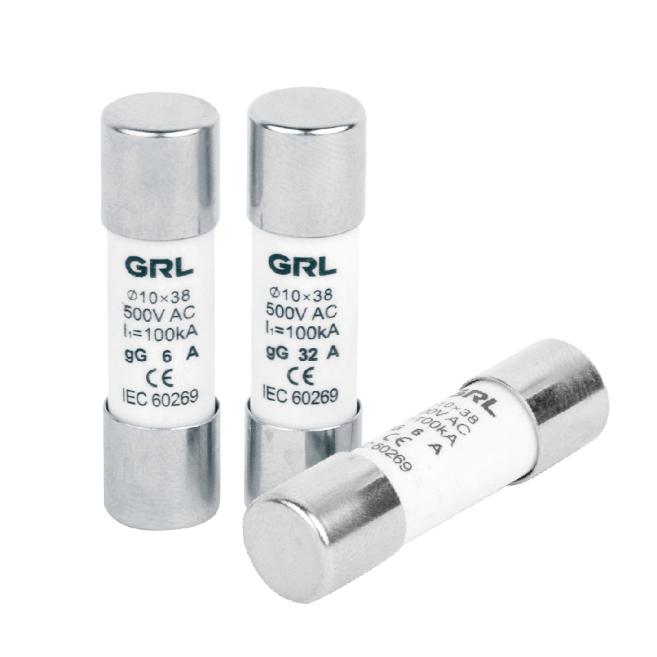

Construcción y funcionamiento de una fusa de cilindro
* Tal como su nombre indica, la forma de un fusible cilíndrico se ve como un cilindro. El cuerpo de fusible del cilindro está hecho de cerámica, porcelana o vidrio.
Hay un alambre de cobre delgado o alambre de plata, o una tira de aleación de metal en medio de la mecha. Y también tiene tapa metálica en cada extremo de fusible, que se utilizan como contactos cuando se inserta (en serie) en el circuito eléctrico.
Por lo general, el capuchón de metal está hecho de cobre rojo chapado de níquel o plata – cobre rojo chapado que tiene alta conductividad.20 y fusa de cilindro
* Body de fusible cilíndrico se llena con materiales granulares o en polvo conocidos como rellenos. Hay varios tipos de materiales utilizados como relleno como arena, carbonato de calcio, cuarzo, etc.
* El conductor del alambre delgado está diseñado para fusionarse a una temperatura específica cuando el circuito lleva más de la corriente nominal.
Cuando el cable se fusiona, el circuito se rompe y no fluye corriente. El polvo en el cartucho de fusible condensa y enfría el vapor y apaga el arco allí interrumpiendo la corriente de flujo.
* Las espoletas de cilindros son ampliamente aplicadas en muchos tipos diferentes de equipos eléctricos y electrónicos. No sólo protegen el equipo del peligro, sino que también evitan incendios peligrosos causados por el sobrecalentamiento de los circuitos.20 y Fusa de cilindros.
Una vez que el fusible cilíndrico ha sido sobrecalentado y el alambre se ha fusionado, ya no funciona. Se debe instalar un nuevo fusible para restaurar la corriente a través del circuito. Se reemplazan las espoletas de cilindro dentro de un soporte. Esto se llama portador de fusibles de cartucho, interruptor de fusibles o soporte de fusibles.
¿Cómo seleccionar el tamaño adecuado de la fusa de cilindro?
Mientras que la selección de la fusible adecuada y su tamaño nominal para los aparatos eléctricos se basa en diferentes factores y ambientes. Pero la siguiente fórmula básica muestra cómo elegir el tamaño correcto de la mecha?
Calificación de fusibles = (Power/Voltage) x 1,25
Por ejemplo, tienes que encontrar el tamaño correcto de fusible para el enchufe de dos pines de 10A.
(1000W/230V) x 1,25 = 5,4A
Aplicación de fusa de cilindro
* Fusa cilíndrica de cerámica:
* Gabinete de control industrial;
* Caja de combinadores fotovoltaicos;
* Protección de los instrumentos de medida;
* Protección de transformadores aislados;
* Protección de los detenidos en caso de sobretensión.
* Motor, etc.
